五加仑桶装饮用水PC水桶结构设计

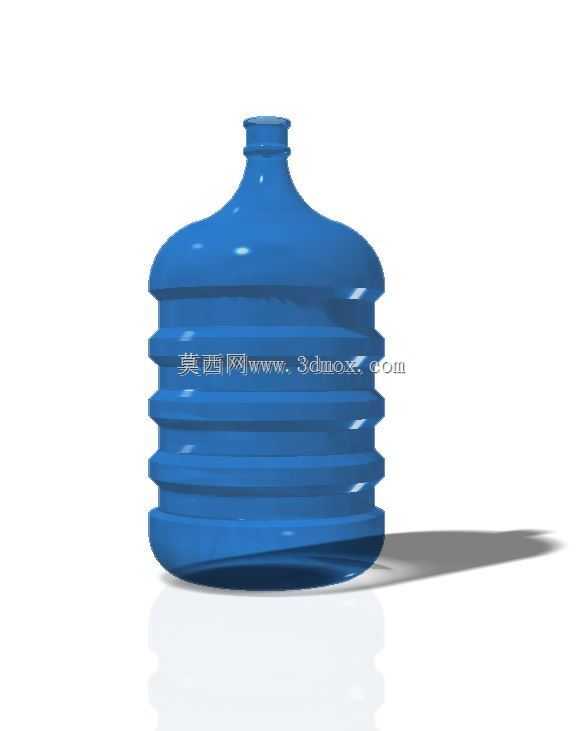

　　日常饮用水配送场景中，五加仑容量的PC水桶是商用、家用桶装水配送体系的核心承载容器，这类容器的结构设计直接影响灌装效率、堆叠运输安全性、终端使用适配性以及全生命周期的周转复用率。从结构设计维度拆解，该水桶整体采用回转体对称构型，顶部设置标准口径的螺纹瓶口，瓶口尺寸严格匹配通用桶装水饮水机的进水顶杆结构，安装时无需额外转接件，顶杆刺入瓶口密封塞后即可实现水路导通，瓶口的螺纹段长度、螺距参数经过多轮适配验证，可兼容市面上绝大多数自动灌装线的旋盖头，保证灌装环节的密封可靠性，避免运输过程中出现漏液问题。桶身主体采用多道环形加强筋结构，相邻加强筋之间预留均匀的变形缓冲区间，这种设计一方面可以提升桶身的径向抗挤压能力，在多层堆叠仓储时，

　　单桶可承受上方3-4个满装桶的垂直载荷而不发生不可逆形变，另一方面环形筋的圆弧过渡设计可以分散吹塑成型过程中的内应力，避免PC原料在冷却定型后出现应力集中导致的开裂问题，同时筋位的凹凸结构也能在人工搬运时提供额外的摩擦力，减少湿手搬运时的滑脱风险。桶底采用内凹式球面结构，边缘设置整圈的支撑凸缘，放置时凸缘与接触面形成环形支撑，相比平底结构可大幅降低放置时的应力集中，即使地面存在微小不平整，也能保证桶身放置平稳，不会出现倾斜晃荡的情况，内凹的球面结构还能在桶身受到侧向撞击时提供一定的变形余量，吸收冲击能量，避免桶底开裂。从设计思路来看，这类水桶的壁厚分布经过严格的吹塑工艺仿真优化，瓶口位置壁厚最大，保证螺纹连接的结构强度，

　　桶身主体壁厚均匀控制在1.2-1.5mm区间，既可以满足满装状态下的结构强度要求，又能尽可能控制原料用量，降低单桶的生产成本，桶身靠近肩部和底部的位置做了渐变加厚处理，应对搬运、堆叠过程中这两个位置的应力集中问题。在实际应用场景中，这类水桶需要适配从水厂灌装、仓储堆叠、物流运输、终端配送、上机使用全流程的工况要求：灌装环节，桶身的回转体构型可适配自动化灌装线的旋转工位，定位精度高，灌装速度快；仓储运输环节，桶身的最大外径经过尺寸优化，可刚好适配标准物流托盘的排布尺寸，单托盘可堆放的桶数达到最优值，提升物流周转效率；终端使用环节，桶身的高度尺寸与常规立式饮水机的放置腔高度匹配，安装时无需调整饮水机结构，用户可自行完成换水操作。另外，

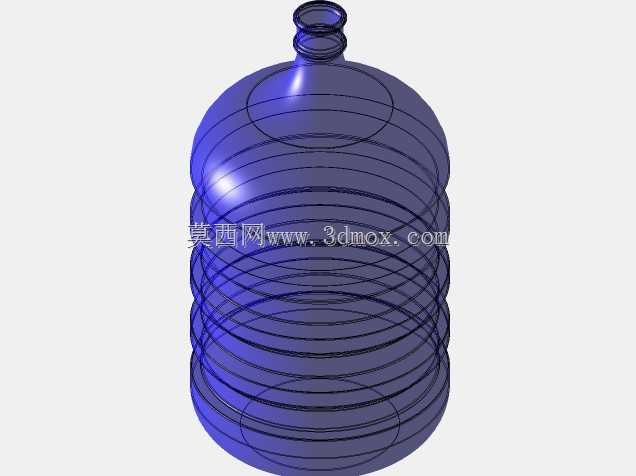

　　桶身的蓝色配色并非随意选择，一方面蓝色PC原料可以有效阻隔可见光中的紫外线波段，减少桶内饮用水滋生藻类的概率，延长桶装水的保质期，另一方面统一的蓝色标识也方便水厂在周转回收环节快速识别自有桶具，减少不同品牌桶具混流的管理成本。在建模过程中，这类回转体结构优先采用旋转凸台生成基础构型，再通过环形阵列生成加强筋结构，所有过渡位置均采用R3以上的圆角处理，避免吹塑成型时出现原料堆积或者壁厚不均的问题，瓶口的螺纹采用标准梯形螺纹设计，建模时需要预留0.2-0.3mm的密封余量，保证与密封盖、饮水机顶杆的配合精度。需要注意的是，桶身的所有棱角位置都不能存在尖角结构，否则不仅吹塑成型时容易出现应力开裂，在人工搬运过程中也可能划伤操作人员，同时尖角位置在反复周转清洗过程中容易残留清洗液，造成饮用水的二次污染。从安装边界来看，该水桶的最大外径控制在270mm左右，总高度控制在490mm左右，瓶口外径55mm，这些尺寸参数完全适配现有桶装水产业链的所有通用设备，不需要对现有灌装线、运输设备、饮水机产品做任何改造，可直接投入量产使用，这也是这类标准化容器设计的核心要点，即通过统一的尺寸标准降低全产业链的适配成本，提升产品的通用适配能力。
