化工管廊配套立式塔器稳定支撑结构

　　这套支撑结构主要服务于石油化工、精细化工厂区内的立式工艺塔器配套安装场景，在厂区管廊交汇区域，立式塔器往往需要和多根工艺管线、操作平台做刚性衔接，常规的塔器地脚固定仅能覆盖底部约束，塔器中上部因为连接多根带介质载荷的工艺管道，加上厂区户外风载、管线热胀冷缩产生的附加推力，很容易出现局部应力集中的问题，这套稳定装置就是针对这类工况做的配套结构设计。从实际用途来看，该结构并非独立承载塔器全部重量，而是作为塔器中上部的辅助约束构件，将塔器和周边的管廊钢架做柔性衔接，既可以限制塔器在风载、管线振动下的横向摆动幅度，又不会因为刚性过强阻碍塔器自身的热胀冷缩位移，避免塔器筒体、连接法兰处出现疲劳裂纹。结构设计上，

　　核心的支撑抱箍采用分段式圆弧结构，和塔器外壁接触的位置预留了3mm的橡胶垫安装槽，安装时可以根据塔器实际外径调整抱箍的拼接间隙，不需要在塔器筒体上额外焊接支座，避免焊接热应力对塔器筒体材质造成影响。支撑臂采用H型钢和圆管组合的桁架结构，和管廊立柱连接的一端设计了长圆孔安装位，允许支撑臂沿着管线轴向有±15mm的位移余量，抵消工艺管线通热介质时产生的线性膨胀量。操作平台部分的格栅踏板采用镂空设计，平台护栏高度设置为1.2m，完全满足厂区操作巡检的安全规范，平台和塔器人孔的位置做了对齐处理，巡检人员可以直接从管廊步道走到平台上，完成塔器阀门操作、仪表点检的日常工作。管线排布上，黄色的工艺管线沿着支撑结构的预留管卡位置布置，

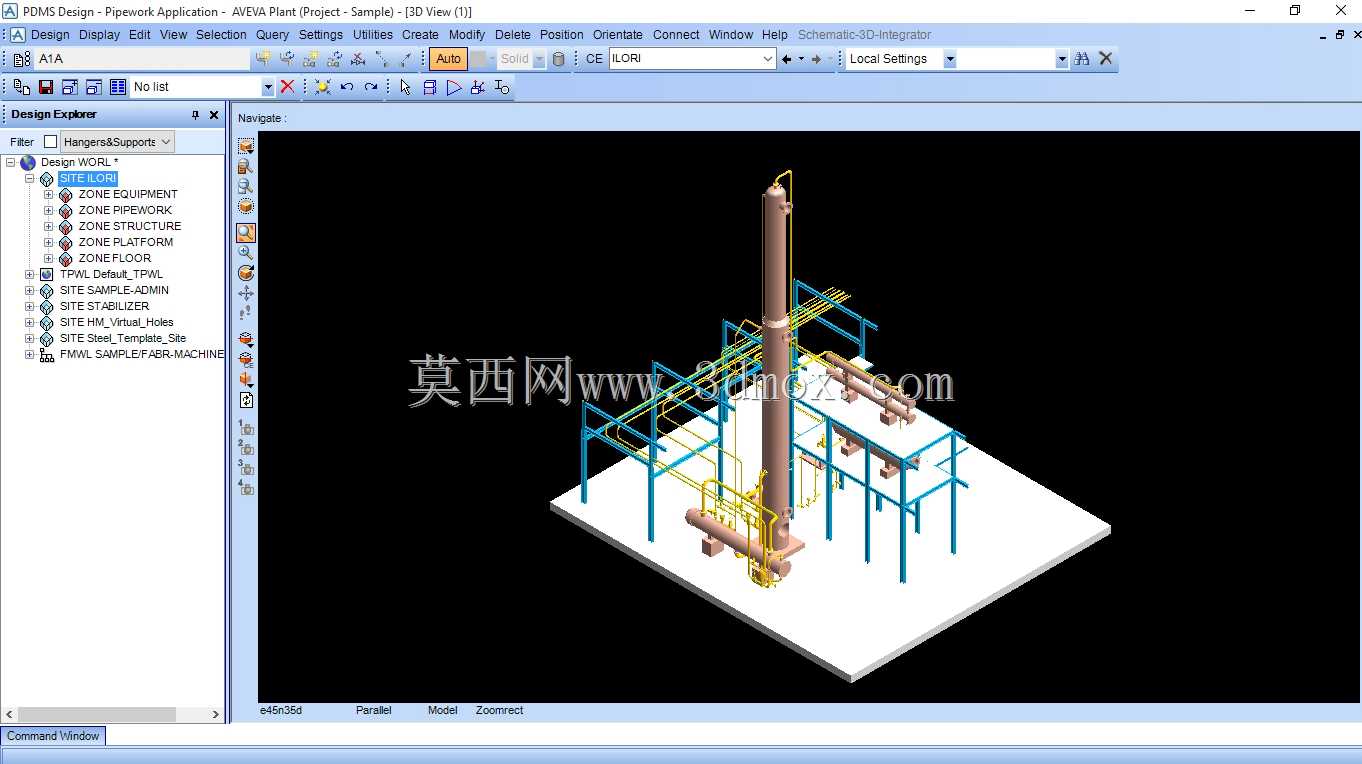

　　每根管线的固定管卡都设置在支撑节点正上方，避免管线自重对支撑臂产生额外的弯矩，蒸汽伴热管线和主工艺管线保持150mm的安装间距，既满足伴热要求，也预留了后期保温层施工的操作空间。从安装边界来看，整套结构的底部固定在管廊的基础承台之上，承台预埋螺栓的位置偏差允许范围控制在±5mm以内，支撑结构安装完成后，塔器的横向摆动量在满载荷工况下不超过塔器总高度的1/1000，完全满足化工装置的抗震、抗风载设计要求。结构的所有外露构件都做了防腐涂装处理，底漆采用环氧富锌漆，面漆采用耐候性聚氨酯漆，可以适应厂区户外的腐蚀环境，减少后期维护的工作量。在建模过程中，所有构件的连接节点都做了干涉检查，抱箍和塔器外壁、支撑臂和管廊立柱、

　　管线和结构横梁之间都预留了足够的安装间隙，现场施工时不需要额外做切割修改，能够直接按照三维模型的定位完成装配，大幅缩短现场安装的工期。另外这套结构的模块化程度较高，支撑臂、平台踏板、护栏都可以拆分成独立构件运输，到现场后只需要用螺栓拼接即可，不需要在现场做大量焊接作业，尤其适合在已有厂区的改造项目中使用，不会因为现场动火作业影响厂区的正常生产运行。
