卡丁车转向指节连接结构实体设计

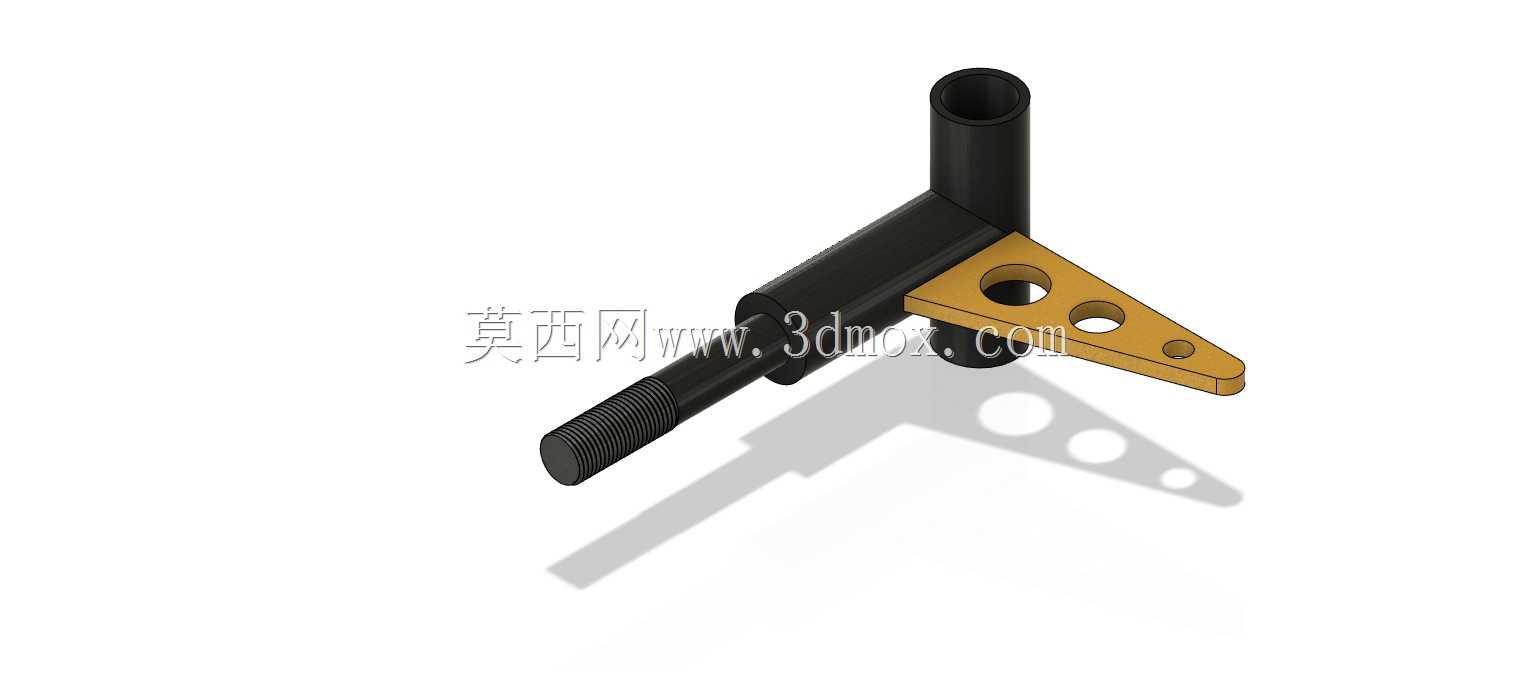

　　在休闲娱乐场地的小型卡丁车运维与改装场景中，转向指节是连接转向拉杆、前轮轴与车架立管的核心受力构件，直接决定转向操作的响应精度与行驶过程中的结构可靠性，不少场地卡丁车长期在颠簸、频繁转向的工况下运行，原厂指节易出现连接位磨损、受力变形的问题，这类实体结构的设计需要完全匹配实车的安装边界，才能直接用于替换改装或者小批量加工生产。这个指节构件采用分体组合式结构设计，主体承力部分为黑色金属质感的柱状承力基体，一端加工有外螺纹段，用于和轮端的调节螺母配合，实现前轮前束的微调，螺纹段的长度预留了足够的调节行程，可适配不同磨损程度的旧车改装需求，避免调节量不足导致的前轮定位参数失准；基体中部为垂直贯通的空心立管结构，

　　内径尺寸与卡丁车车架的转向立柱外径保持间隙配合，装配时可在接触面加装润滑衬套，减少转向转动时的摩擦阻力，立管的壁厚经过受力校核，在频繁承受路面冲击载荷时不会出现管壁开裂的问题。与黑色基体配合的三角状连接片为金色饰面的冲压成型件，三个开孔分别对应不同的连接点位：靠近立管的大孔径孔位用于穿装固定螺栓，将连接片与承力基体锁止为整体，避免转向受力时连接片出现相对转动；中间的开孔用于连接转向横拉杆的球头销，孔位的位置精度直接影响转向梯形的几何参数，设计时严格按照卡丁车的转向阿克曼角几何关系定位，保证转向时内外轮的转角差符合设计要求，减少轮胎的异常磨损；最远端的小孔位用于安装限位缓冲块，当转向角度达到设计最大值时，缓冲块与车架上的限位凸台接触，

　　避免转向过度导致的构件碰撞损坏。从安装边界来看，整个构件的装配空间完全适配常规娱乐型卡丁车的前轮舱布局，螺纹段的伸出长度不会与轮辋、刹车卡钳产生运动干涉，三角连接片的轮廓边缘做了圆弧过渡处理，没有尖锐棱角，既避免装配时划伤操作人员，也防止行驶过程中勾挂场地内的线缆、防护网杂物。设计过程中优先考虑了构件的受力传递路径：路面传递的垂直冲击通过轮轴传递到螺纹段，再顺着承力基体分散到立管与车架连接位，转向时的横向拉力通过三角连接片传递到横拉杆，整个传力路径没有应力集中的锐角拐点，所有转角位置都做了圆角过渡处理，能有效降低长期交变载荷下的疲劳断裂风险。针对场地卡丁车维护频率高的特点，这个指节结构的所有连接孔位都采用了等直径通用规格，

　　不需要专用工具即可完成拆装更换，维护时不需要对车架原有结构做任何切割、焊接改动，直接替换原有损坏的指节即可完成维修，能大幅缩短场地车辆的停机维护时间。在结构细节上，承力基体的外螺纹采用标准粗牙螺纹，通用性强，市面上常规的锁紧螺母、调节螺母都可以直接配套使用，不需要定制特殊规格的紧固件；三角连接片的厚度经过承重验算，在承受最大转向拉力时不会出现翘曲变形，孔位周边做了局部加厚处理，避免球头销长期拉扯导致的孔位失圆。立管的上下端面都做了平切处理，装配时与衬套的端面完全贴合，不会出现偏载导致的衬套异常磨损；螺纹段的末端做了倒角导向，装配轮端组件时可以顺利穿入轮毂的安装孔，提升装配效率。整个构件的外形没有多余的装饰性结构，所有轮廓都服务于功能需求，既控制了构件的整体重量，减少转向时的转动惯量，让转向操作更轻盈，也减少了加工时的材料去除量，降低小批量生产的加工成本。对于卡丁车改装从业者来说，这类实体结构可以直接作为加工参照，根据不同车型的安装尺寸微调对应孔位的位置与管径参数，快速适配不同型号的娱乐卡丁车、儿童越野卡丁车的转向系统改装需求，也可以作为机械结构教学的实例，帮助初学者理解转向系统的受力传递逻辑与连接结构设计要点。
