内螺纹十字四通管路连接件结构设计

　　日常做管路排布设计时，十字四通是绕不开的基础连接件，这类零件主要用在需要四路介质汇通或者分流的管路节点，不管是民用建筑的冷热水供水管网、车间压缩空气分支管路，还是小型液压系统的回路排布、消防喷淋系统的管线分叉位置，都能见到这类四通接头的应用。和普通三通相比，十字四通可以同时实现两个垂直方向的管路连通，在管线需要十字交叉布设的位置，用单个四通就能替代两个三通加一段短接的组合方案，既减少了管路的连接密封点，降低介质泄漏的概率，也能压缩管路排布占用的空间，让整体管线布局更紧凑规整。

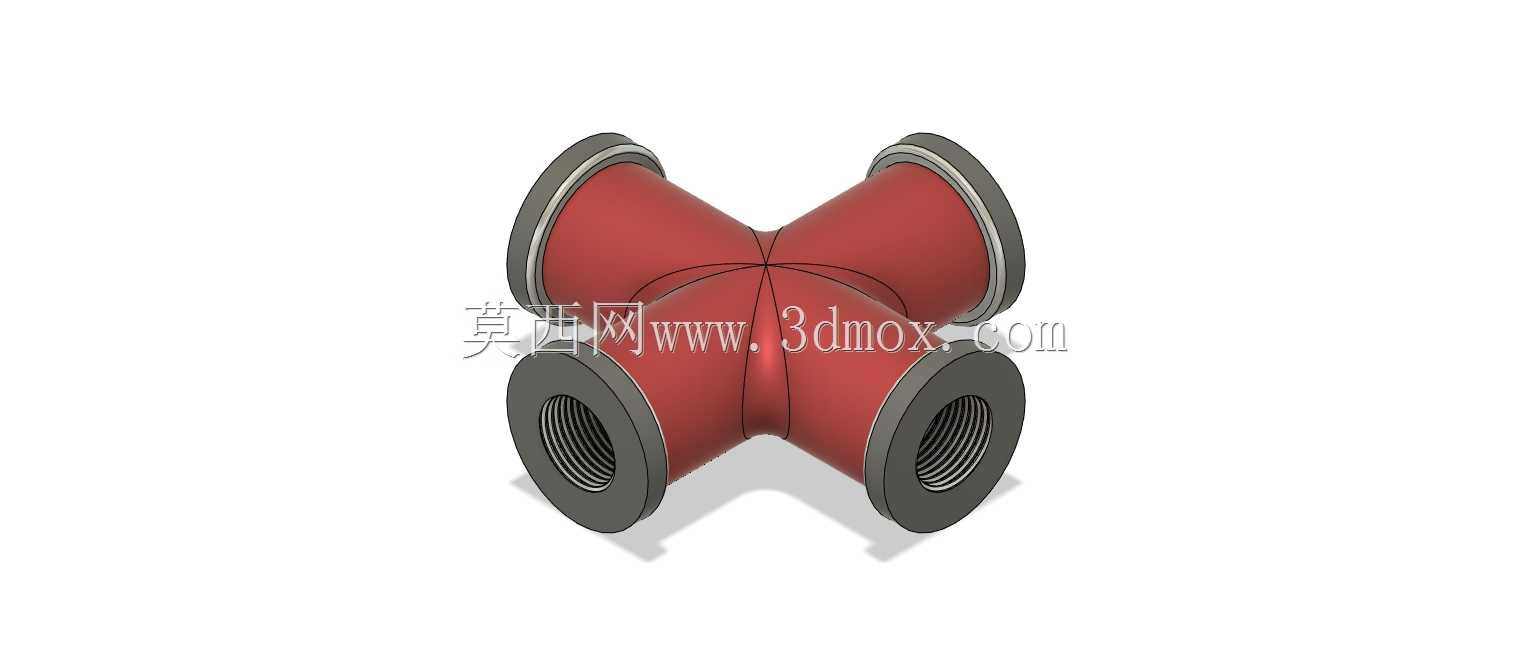

　　这次设计的内螺纹十字四通，四个接口采用等径内螺纹结构，接口端面做了加厚凸缘设计，螺纹段长度符合常规管路拧入深度要求，能保证和外螺纹管道连接时，螺纹啮合长度足够，不会因为啮合过短导致连接强度不足，也不会因为螺纹过长造成安装时拧入过量顶坏接头内部流道。接头主体采用十字对称的流线型过渡结构，四个接口交汇的中心腔体做了圆弧顺滑过渡，没有直角突变的结构，一方面能减少介质在腔体内部流动时的阻力，降低流道内的紊流和压力损失，另一方面也能避免直角位置的应力集中，提升接头整体的承压能力，不管是输送液态水还是气态压缩空气，都能减少介质在拐角位置的冲蚀，延长零件的使用寿命。

　　建模过程中首先确定四个接口的中心轴线处于同一平面，且两两垂直相交于同一点，保证四个接口的同轴度和垂直度公差符合管路安装要求，避免安装时因为接口偏斜导致管道别劲，产生额外的装配应力。主体壁厚按照常用公称压力下的管路配件标准取值，螺纹采用标准管螺纹参数建模，螺纹牙型、螺距、牙高都符合通用管螺纹规范，能和市面上同规格的外螺纹管道、阀门直接适配，不需要额外加工转换。接口外端的凸缘厚度比主体壁厚略大，一方面是给螺纹加工留出足够的余量，另一方面在安装拧动时，凸缘位置可以承受管钳的夹持力，不会因为夹持力过大导致接头主体变形，影响内部流道的通畅性。

　　安装边界上，这类四通接头因为是十字对称结构，安装时需要预留四个方向的管道拧入操作空间，每个接口方向至少要留出和管道直径相当的操作距离，方便管钳或者扳手操作拧紧。接头的整体外轮廓尺寸控制合理，四个接口的外圆直径比螺纹大径略大，不会因为外形过大导致相邻管线安装时产生干涉。内部流道直径和接口通径保持一致，没有缩径结构，能保证介质通过时的流量不受损失，适合对流量稳定性有要求的管路场景。密封方面，这类内螺纹接头安装时配合生料带或者密封胶使用，就能满足常规压力下的密封要求，因为流道过渡顺滑，介质在接头内部不会形成滞留区，输送带少量杂质的流体时也不容易出现积渣堵塞的问题，日常维护的成本很低。

　　从结构强度角度考虑，十字交汇的位置是整个零件应力最高的区域，建模时特意在四个臂和中心腔体的连接位置做了大圆角过渡，分散内部介质压力产生的拉应力，同时也能降低铸造或者注塑成型时的工艺缺陷，避免冷却过程中在拐角位置产生缩孔或者应力裂纹。四个接口的端面做了平切处理，保证和管道连接时，管道端面能和接头内的限位台阶贴合到位，不会出现拧入深度不一致的问题，也能辅助提升密封效果。整个零件没有多余的结构特征，外形简洁，不管是采用金属铸造还是工程塑料注塑加工，都能很方便地开模生产，加工工艺性好，量产时的成品率高，适合作为通用管路配件批量应用在各类管线布设场景中。
