多通孔铰接式连接支座结构设计

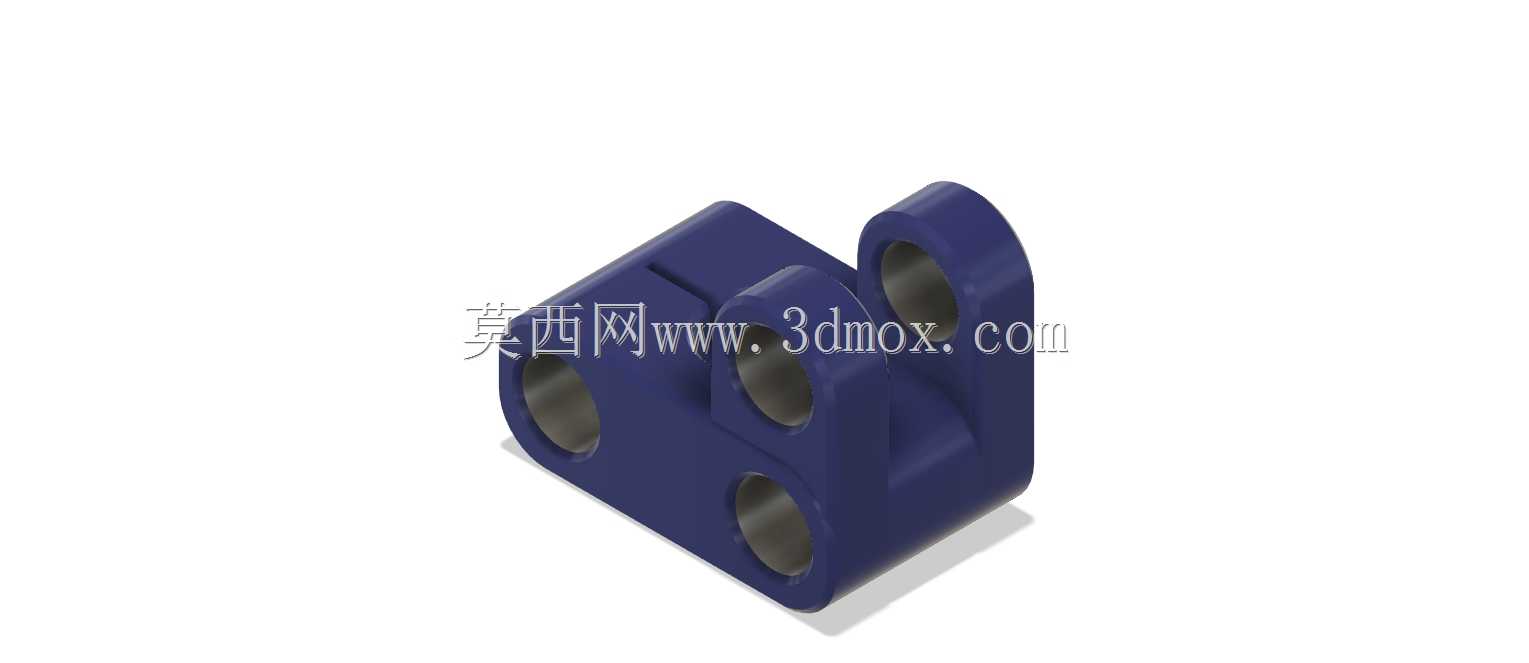

　　在工业装配与非标自动化设备搭建场景中，这类多通孔铰接支座是承担载荷传递、运动副铰接的核心基础零件，常见于工装夹具的定位支撑模块、小型连杆机构的中间连接节点、输送线侧挡的可调安装位，以及手动工装的铰接受力点位，其结构合理性直接决定整套机构的运行稳定性与服役寿命。从结构功能来看，该支座采用一体化块状基体设计，四个带沉孔的通孔分别承担不同的连接功能：其中两个同轴度要求较高的通孔用于穿装铰接销轴，实现与相邻连杆或摆臂的转动配合，孔内壁预留的加工余量可满足后续铰孔工艺要求，保证销轴转动时的间隙控制在0.02-0.05mm区间，避免铰接处出现旷量晃动；另外两个垂直分布的通孔用于支座自身的安装固定，可通过内六角螺栓将支座锁紧在安装基板上，

　　孔位周边的加厚凸台设计，能够分散螺栓锁紧时的压应力，避免基体出现应力开裂。设计过程中首先要明确受力边界，这类支座通常承受径向铰接载荷与轴向的倾覆力矩，因此基体采用等强度过渡设计，所有孔位与基体的连接处均设置R2-R3的圆角过渡，避免直角处的应力集中，在三维建模阶段需要先确定铰接孔的中心距尺寸，这个参数直接决定配套连杆的运动行程，通常会根据实际机构的摆角需求反推中心距数值，再围绕孔位向外延伸构建基体轮廓，保证最薄处的壁厚不小于孔径的1.2倍，满足铸铁或工程塑料注塑成型的工艺要求。安装边界方面，该支座的底部为平整安装面，平面度要求控制在0.03mm以内，保证安装后与基板的贴合度，避免锁紧后出现基体变形；

　　铰接孔的轴向端面需要与相邻连杆的侧面保留0.1-0.2mm的间隙，防止转动时出现端面摩擦，建模时需要提前预留这个装配间隙，同时要考虑销轴的防脱结构空间，在铰接孔的外端预留卡簧槽的加工位置，保证销轴装配后不会轴向窜动。从实际使用场景出发，这类支座如果用于轻载手动工装，可采用POM或尼龙材质加工，具备自润滑特性，无需额外添加润滑油即可长期运行；如果用于自动化设备的受力铰接点，则采用45号钢调质处理，表面做发黑防锈处理，铰接孔内可加装铜套提升耐磨性能。建模过程中需要重点校验各个孔位的位置度公差，尤其是两个铰接孔的平行度要求，若平行度超差，会导致销轴装配后出现卡滞，转动阻力大幅提升，严重时会造成连杆弯曲变形；同时要核算基体的受力变形量，

　　在额定载荷下，铰接孔处的最大变形量需控制在0.01mm以内，保证机构的运动精度。这类零件看似结构简单，但在实际设备中往往是容易被忽略的薄弱点，很多设备运行中出现的异响、定位精度丢失问题，根源都在于连接支座的孔位设计不合理、壁厚不足导致的变形，因此在建模阶段就需要结合实际受力情况做结构优化，避免单纯追求外观规整而忽略力学性能，比如在非安装面的基体侧面设置减重槽，既可以降低零件重量，又能减少注塑或铸造过程中的缩孔缺陷，同时不会影响整体结构强度。
