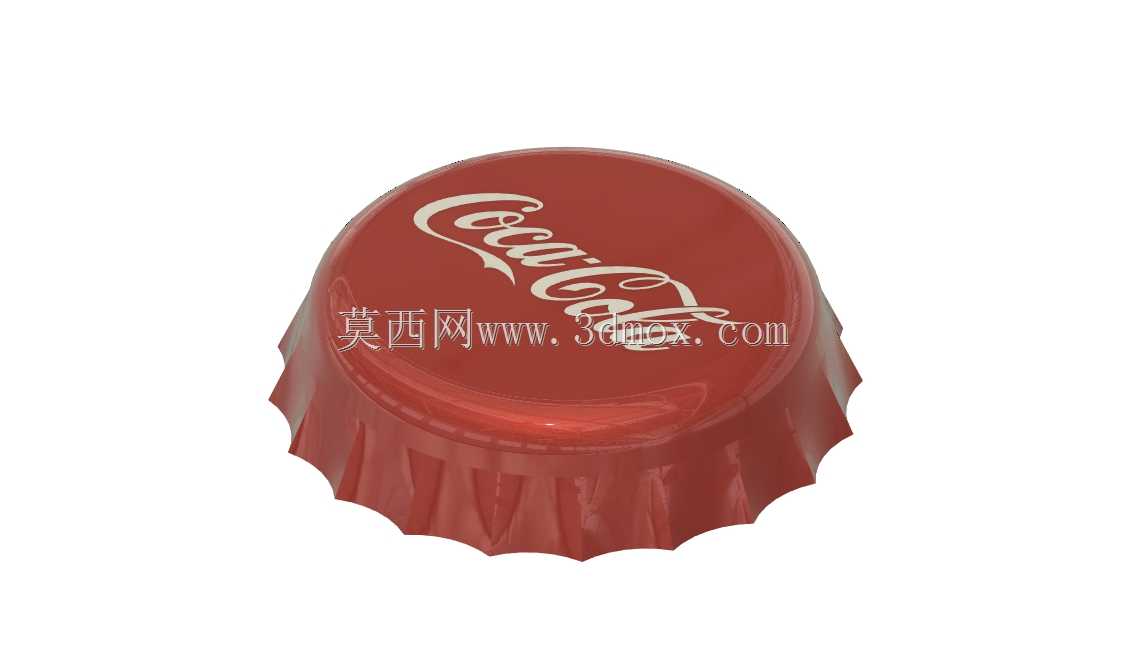

可口可乐瓶盖密封结构三维设计

　　日常快消品的密封包装结构看似简单，实则在批量生产、运输存储、终端使用全链路中都有严苛的工程要求，这款可乐瓶盖的三维建模，完全还原了量产金属皇冠盖的核心结构特征。从实际应用场景来看，这类皇冠盖主要用于碳酸饮料的玻璃瓶封装，需要在灌装生产线的高速压盖工序中实现快速扣合，同时在长达数月的货架期内维持瓶内二氧化碳的压力值，避免出现漏气、内容物变质的问题，还要兼顾消费者开启时的施力手感，既不能过紧导致开启困难，也不能过松出现密封失效。

　　从结构设计思路来看，建模时首先还原了瓶盖顶部的平面区域，该区域除了印刷品牌标识外，更核心的作用是为压盖机的压头提供平整的受力面，确保压合时压力均匀分布在整个瓶盖端面，不会出现偏压导致的密封变形。瓶盖边缘的21个锯齿褶皱是整个结构的核心，建模时严格还原了每个齿的倾斜角度与弯折半径，这些锯齿在压合时会卡在玻璃瓶口的锁环凹槽内，形成均匀的周向锁紧力，每个齿的受力偏差需要控制在极小范围内，否则运输过程中的颠簸振动就会导致个别齿脱开，引发漏气问题。

　　瓶盖内侧的密封胶层结构在建模中也做了等效还原，这层弹性衬垫在压合后会紧密贴合瓶口的端面密封区，填补玻璃表面的微观凹凸，配合锯齿的锁紧力形成两道密封屏障，一道阻挡瓶内二氧化碳向外溢出，一道阻挡外界的微生物、水汽进入瓶内。建模过程中特意还原了胶层的厚度梯度，靠近瓶口中心的区域厚度略薄，边缘与锯齿衔接的区域厚度稍厚，这种设计可以让压合时胶层的形变更加均匀，不会出现局部胶料堆积导致的密封间隙。

　　从安装边界尺寸来看，这款瓶盖的外径适配标准29mm口径的碳酸饮料玻璃瓶，压合后的总高度控制在6mm左右，锯齿末端的收口直径略小于瓶口锁环的外径，确保压合后有足够的扣合量。建模时特意校验了锯齿与瓶口凹槽的配合间隙，正常压合状态下每个锯齿的内侧面与凹槽侧壁的贴合率要达到85%以上，既保证锁紧力足够，也不会因为过盈量太大导致压盖时瓶口破裂。在运输场景的模拟中，这类瓶盖需要承受至少6bar的内部压力而不脱开，同时在-5℃到40℃的存储温度区间内，密封胶层的弹性变化不会超出密封允许的范围，低温下不会因为胶层变硬失去密封效果，高温下也不会因为胶层软化导致锁紧力下降。

　　很多刚接触包装结构设计的工程师容易忽略皇冠盖的细节设计，比如锯齿之间的过渡圆角，如果圆角过小，压合时褶皱处的应力集中会导致金属涂层开裂，长期存储时容易出现锈蚀；如果圆角过大，锯齿的锁紧强度会不足，容易出现滑牙脱盖。建模时每个锯齿根部的圆角都做了参数化设置，可以根据不同板材的厚度、硬度调整圆角大小，适配不同的生产线压盖速度。另外瓶盖顶部的轻微内凹弧度也做了还原，这个弧度不是装饰性设计，而是为了平衡瓶内压力对瓶盖的向外推力，当瓶内二氧化碳压力升高时，内凹结构可以产生微小的弹性形变，分散压力对边缘锯齿的拉扯力，避免长期受压下锯齿出现疲劳松脱。

　　从终端使用的角度来看，瓶盖的边缘弯折处做了卷边处理的结构还原，这个细节是为了避免消费者开启时被锋利的金属边缘划伤，同时卷边结构也能提升瓶盖整体的结构强度，在堆叠运输时不会因为上层货物的压力出现边缘变形。建模时卷边的直径控制在1.2mm，既保证边缘足够圆滑，也不会因为卷边过粗导致压盖时与压盖头出现干涉。整个模型的结构参数完全匹配量产皇冠盖的行业标准，可以直接用于包装结构的受力仿真、灌装生产线的压盖工位匹配调试，也可以作为快消品包装设计的参考案例，帮助设计人员理解金属密封瓶盖的工程逻辑，避免只关注外观造型而忽略实际生产、使用中的结构要求。
