方管焊接式墙面承重支撑托架结构

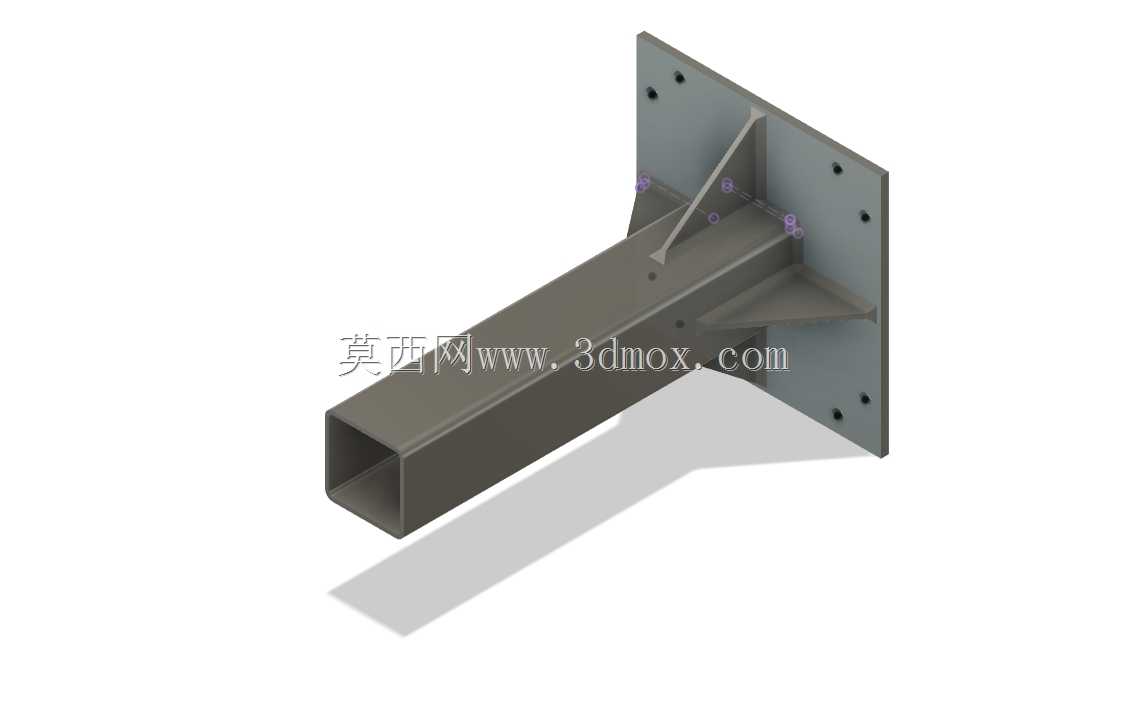

　　这类带安装法兰的方管支撑构件，在现场施工的管廊架设、设备侧装固定、轻型管线架空场景里十分常见，日常做厂区管线排布、车间外围设备附墙安装时，经常需要用到这类承力支架来替代落地式支撑，减少地面空间占用，也能规避地面积水、杂物磕碰对支撑结构的侵蚀。从结构本身来看，主体采用矩形空心方管作为承力主梁，相比同重量的角钢、槽钢构件，方管的双向抗弯截面特性更均衡，不管是承受竖向的静载荷，还是管线运行带来的水平方向微振动，都能保持更好的结构稳定性，不会出现单侧抗弯不足导致的长期形变。尾部的安装法兰板采用整块钢板裁切，法兰板上预留的安装孔位按照均匀排布设计，孔位间距匹配常规的膨胀螺栓安装规格，现场施工时不需要二次打孔定位，

　　直接在墙面或者混凝土立柱上标记对应孔位打膨胀螺栓即可完成固定，法兰板和方管主梁之间焊接了多块三角形加强筋板，筋板分别贴合方管的两个相邻侧面与法兰板面，焊缝沿着筋板的两个连接边满焊，能有效分散方管根部的集中应力，避免长期承重后法兰与方管连接位置出现焊缝开裂、方管下挠的问题。做这类结构的三维设计时，首先要确认的是现场安装面的平整度边界，如果安装面是现浇混凝土墙面，法兰板的平面度公差可以适当放宽，要是安装在钢结构立柱的翼缘板上，法兰板的背面需要额外做铣平处理，保证安装后法兰和立柱面完全贴合，不会出现局部虚接导致螺栓受力不均。方管的伸出长度需要根据现场的架空需求确定，要预留出管线安装、后期维护的操作空间，同时要核算伸出长度对应的弯矩值，

　　匹配对应的方管壁厚，避免选型过薄导致承重不足，也不会因为壁厚过大造成材料浪费。安装孔的孔径要比选用的膨胀螺栓直径大1-2mm，抵消现场打孔时的位置误差，降低安装对位的难度，筋板的厚度不需要和法兰板等厚，通常取方管壁厚的1.2-1.5倍即可，既能满足加强承力的需求，也能减少焊接时的热输入量，降低法兰板因为焊接热变形出现的平面翘曲。实际应用中，这类支架除了用来架设管道，也可以用来侧装小型的仪表箱、接线柜、轻型输送线的侧边支撑，只需要根据实际承载的重量调整方管的截面规格、法兰板厚度以及筋板的数量即可，不需要大幅改动整体的结构形式。设计时还要注意方管的自由端需要做封堵处理，避免施工过程中杂物、雨水进入方管内部造成内壁锈蚀，

　　延长构件的整体使用寿命，焊缝位置在焊接完成后需要做焊渣清理，涂刷防锈漆做防腐处理，如果是在户外腐蚀环境使用，还需要额外做镀锌或者喷涂防腐涂层，匹配现场的环境防护要求。这类构件的加工门槛不高，常规的钣金切割、焊接设备就能完成制作，三维建模时把各个零件的配合间隙、焊接收缩余量提前预留好，下料后不需要额外修配就能直接组焊，能大幅减少现场加工的工作量，提升施工安装的效率。
