带U型槽凸台的铰接式连接支座结构

　　这类带U型开槽与同轴凸台的铰接支座，在轻工输送线、小型工装夹具、通讯设备安装支架领域应用十分广泛，核心作用是作为转动副的承载基座，实现相邻构件之间的铰接摆动连接，同时承担径向载荷与一定的轴向限位作用。从实际使用场景来看，这类零件常被用在小型自动化设备的摆臂连接位、通讯基站天线的角度调节支架、便携检测设备的翻转支撑结构上，相比一体式焊接支座，它的加工精度更容易控制，铰接间隙可以通过配套的销轴公差调整，后期维护更换也更便捷，不需要整体拆解相连的结构件。

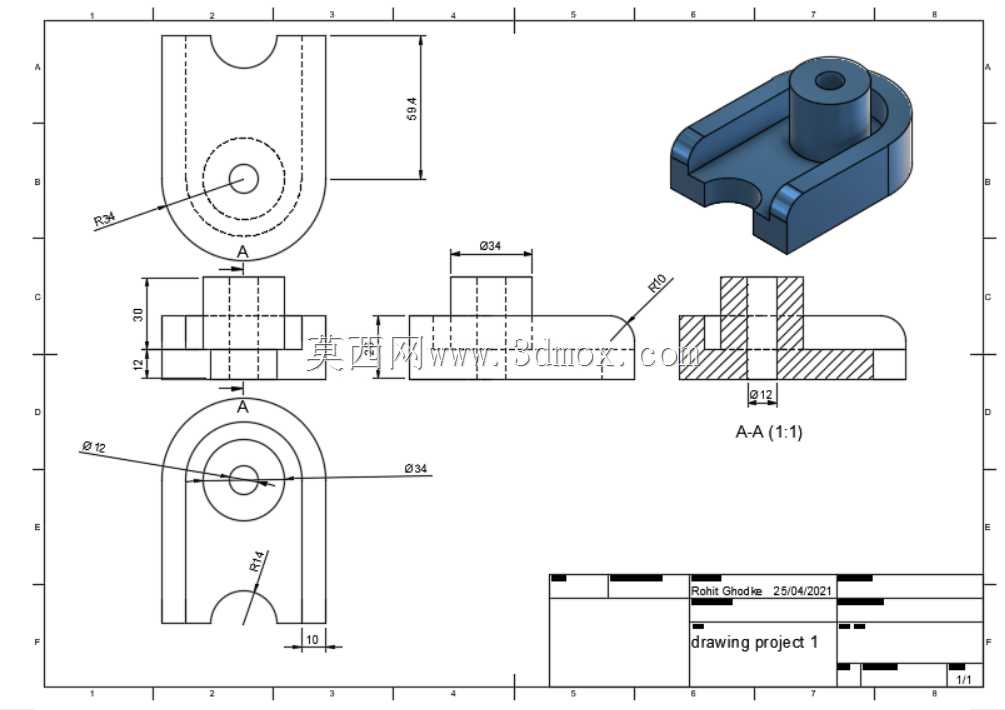

　　从结构功能特性上拆解，零件主体为带圆弧过渡的U型弯板结构，一端设置同轴的双层凸台，凸台中心开有贯穿的光孔，用于穿装铰接销轴，凸台的台阶面可以作为铰接件的轴向定位面，避免相连的摆臂直接摩擦支座本体，降低长期摆动带来的磨损；U型槽的开口端做了圆弧过渡处理，既可以避让摆动件的运动轨迹，防止构件转动时出现结构干涉，也能减少开槽位置的应力集中，避免受冲击载荷时出现根部开裂的问题。零件底部的平直安装面设置了两个对称的安装孔，用于通过螺栓将整个支座固定在安装基准面上，安装孔的位置公差直接决定了铰接中心的位置精度，设计时需要根据配套设备的安装基准做公差匹配。

　　设计这类零件的时候，首先要确定的是铰接中心的高度，也就是凸台中心到安装底面的垂直距离，这个尺寸需要匹配相连摆臂的转动半径，保证摆臂在设计的摆动角度范围内不会触碰安装基面；其次是凸台的高度与内孔直径，内孔直径要根据所选销轴的直径做公差配合，一般间隙配合选H7/g6即可满足常规的手动调节或低速摆动场景，凸台的总高度要大于被铰接件的安装厚度，留出0.5-1mm的间隙避免转动卡滞；U型槽的宽度要大于被铰接件的厚度，同时槽的内侧边缘要做倒角处理，既方便装配时引导铰接件对位，也能去除加工毛刺避免划损配套零件。

　　从尺寸边界来看，零件的整体外轮廓长度控制在60mm级，宽度在35mm左右，总高度不超过40mm，属于小型安装支座范畴，安装孔的中心距为24mm，适配M4或M5的内六角圆柱头螺栓安装，凸台的外圆直径为24mm，中心铰接孔直径为12mm，这个尺寸规格可以承载最大100N级的径向载荷，满足小型通讯设备、轻工工装的使用需求。零件的所有棱边都做了R1左右的圆角过渡，尤其是U型槽的根部位置，设置了R4的内圆角，能有效降低应力集中系数，在承受交变摆动载荷时，疲劳寿命相比直角开槽结构提升40%以上。

　　从加工工艺角度考虑，这类零件如果采用金属切削加工，一般选用铝合金6061材质做批量生产，毛坯选用型材下料后，通过数控铣一次装夹完成安装面、凸台、U型槽的加工，最后做表面阳极氧化处理提升耐磨与防腐蚀性能；如果是用于承重要求更高的场景，可以选用Q235钢加工后做发黑处理，或者采用不锈钢304材质用于户外潮湿的通讯设备安装场景。建模过程中需要重点关注剖视图里的内部结构，凸台与主体连接位置的壁厚要保持均匀，避免出现壁厚突变导致的加工变形或者注塑生产时的缩痕问题，如果采用工程塑料注塑生产，还要在安装孔位置设计镶件衬套，提升螺纹连接的强度，避免多次拆装后出现滑牙问题。

　　实际装配时，需要先将支座通过螺栓固定在安装基准面上，保证安装面与基准面完全贴合，避免出现倾斜导致铰接中心偏移，之后将相连的摆臂放入U型槽内，对齐铰接孔后穿入销轴，在销轴两端加装卡簧或者轴端挡圈做轴向限位，装配完成后需要手动测试摆臂的摆动顺畅度，确认全程无卡滞、无异常摩擦异响，再根据使用需求在铰接位置添加少量润滑脂，降低长期转动的磨损速率。这类结构的设计难点在于平衡结构紧凑性与承载能力，在有限的安装空间内，通过合理的圆角过渡与壁厚设计，让小尺寸的支座也能满足对应的载荷需求，同时兼顾加工经济性，不需要复杂的工序就能完成批量生产。
