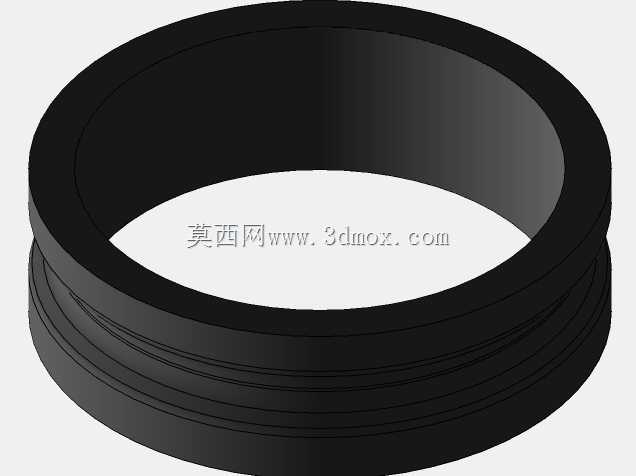

15kg液化气瓶用黑色橡胶密封环结构

　　日常民用燃气配送场景里，15kg规格液化石油气钢瓶的角阀连接位置，是燃气泄漏风险防控的核心节点，这个位置的密封件长期接触液化石油气组分、承压状态随充装和用气过程波动，还要耐受户外存放时的高低温交替、紫外线老化，对密封件的结构和材质匹配度要求极高。这款黑色橡胶密封环就是针对该工况设计的静密封元件，区别于普通O型圈的单一圆弧截面，它的外侧设计了多道平行的环形凹槽结构，安装时这些凹槽会在压紧力作用下产生阶梯式的形变补偿，既可以填充阀座与瓶体连接面的微观加工凹凸缺陷，又能在长期使用出现橡胶轻微蠕变时，依靠凹槽两侧的橡胶凸起持续维持密封比压，避免普通平垫圈容易出现的应力松弛泄漏问题。从安装边界来看，

　　该密封环的内径匹配15kg LPG钢瓶角阀的对接基座外径，安装时不需要额外涂抹密封胶，依靠橡胶本身的弹性形变即可实现密封，多道环槽的设计还能在装配时留存少量的硅脂润滑层，减少安装过程中橡胶被金属锐角划伤的概率，同时避免润滑脂被挤压流失导致的装配卡涩。设计这类密封件的时候，首先要考虑的是橡胶材料的溶胀率，液化石油气中的丁烷、丙烷组分会对普通橡胶产生溶胀作用，长期接触后会导致橡胶体积膨胀、硬度下降，失去密封能力，因此选材时匹配了耐液化石油气的专用橡胶配方，硬度控制在邵氏65-70度区间，既保证足够的弹性补偿能力，又避免硬度过高导致装配时需要过大的压紧力，损坏角阀的铜质基座。从结构尺寸的匹配逻辑来说，密封环的轴向厚度要比安装槽的深度大0.

　　3-0.5mm，这样在角阀拧紧到规定扭矩时，密封环能产生足够的压缩形变，压缩率控制在15%-20%区间——压缩率过小会导致密封比压不足，容易出现界面泄漏；压缩率过大则会导致橡胶内部应力过大，长期承压下容易出现永久变形，缩短使用寿命。外侧的多道环槽还有一个实际作用，就是当出现极微量的燃气渗透时，气体会在环槽位置形成节流降压，经过多道环槽的逐级降压后，渗透到外侧的气体压力已经远低于燃气爆炸下限，进一步提升密封可靠性。在实际运维场景中，这类密封件属于钢瓶定期检验时的必换件，每次钢瓶送检拆解角阀后，旧的密封件无论外观是否完好都需要更换，因此该结构在设计时也考虑了拆装便利性，密封环的内侧边缘做了小尺寸的倒角导向，装配时可以顺利套入角阀基座，

　　不会出现橡胶边缘被剪切破损的问题。不同于动密封件需要考虑相对运动的磨损问题，这类静密封件的失效形式主要是橡胶老化、压缩永久变形、介质溶胀，因此结构设计上没有额外的耐磨补强结构，整体为一体化模压成型，没有拼接接缝，避免接缝位置出现泄漏隐患。在三维建模过程中，需要重点还原外侧环槽的圆角过渡细节，所有的槽底和槽顶位置都做了R0.2的圆角处理，避免模压生产时出现应力集中导致的橡胶开裂，同时也能减少装配时的应力集中点，让压紧力在整个密封环面上分布更均匀。很多新手设计这类密封件时容易忽略环槽的尺寸比例，槽宽过窄会导致橡胶形变空间不足，压紧时橡胶无法顺利填充槽内空间，导致密封面起皱；槽宽过宽则会失去阶梯密封的作用，和普通平垫圈的密封效果没有区别，这款密封环的环槽宽度和凸起宽度比例控制在1:1.2，槽深控制在0.4mm，经过实际工况验证，在1.6MPa的水压试验压力下可以保持无泄漏，在0.8MPa的日常工作压力下使用寿命可以达到一个钢瓶检验周期，也就是4年时间。另外，密封环的两个端面都做了镜面级的模压面设计，表面粗糙度控制在Ra1.6以下，减少端面的微观泄漏通道，不需要额外的端面加工即可满足密封要求，适合大批量模压生产，降低单件生产成本，适配民用燃气配件大规模量产的成本控制需求。
