烟囱通风口防雨防鸟罩结构设计

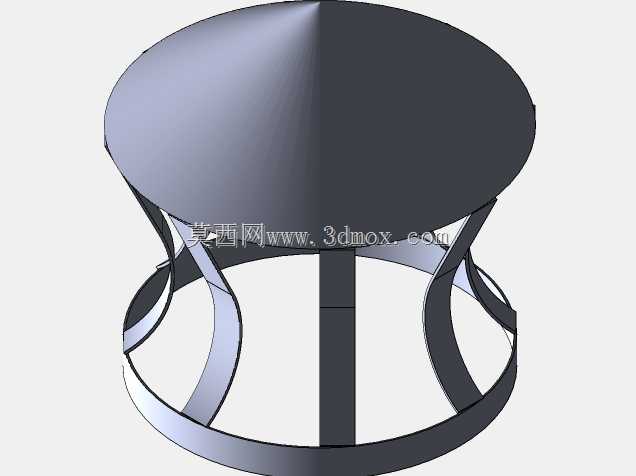

　　不会对管道的排风效率造成明显影响。从结构设计逻辑来看，顶部锥面的倾斜角度经过了实际工况验证，既能够保证落在顶盖上的雨水顺着锥面边缘快速滴落，不会出现积水漫流的情况，同时锥面的高度也控制在合理范围内，不会因为顶盖过高导致排风气流出现不必要的折流阻力。支撑肋采用弧形流线型设计，一方面是为了提升结构的整体抗风性能，在户外遭遇强风时，弧形结构能够更好地分散风载荷，避免出现应力集中导致的结构变形；另一方面弧形支撑肋的间隙尺寸经过严格控制，既能够保证通风流量满足管道排气要求，又能够阻挡体型较大的鸟类、落叶以及其他空中杂物进入管道内部，不需要额外加装防护网就能够实现防杂物侵入的功能。下部的安装固定环采用与标准竖向管道外径匹配的尺寸设计，在民用建筑排烟系统、工业厂房排气管道、舰船通风竖井等场景中，外露竖向管口的防护一直是容易被忽略但直接影响系统使用寿命的细节。这类竖向管口如果没有做遮挡防护，雨天时雨水会顺着管道内壁灌入，轻则造成管道内壁锈蚀、缩短排风烟道的使用寿命，重则导致下方连接的设备进水损坏；同时露天的竖向管口也容易成为鸟类筑巢的落脚点，枯枝、羽毛等杂物一旦落入管道内部，会造成通风截面减小、排烟排气阻力升高，甚至引发烟道堵塞的安全隐患。这款防雨帽的结构设计，正是针对这类竖向通风管口的防护需求开发，整体采用无额外紧固件的一体化支撑结构，顶部为锥面导雨顶盖，通过三根均匀分布的弧形支撑肋与下部的安装固定环连接，支撑肋之间预留了足够的通风间隙，

　　安装时可以直接套在管道顶端外侧，通过点焊、抱箍或者自攻螺钉就可以完成固定，不需要对原有管道做额外的切割或者改造，适配性较强。在实际工程应用中，这类防雨帽的适配场景非常广泛，民用自建房的燃煤烟囱、燃气热水器排烟管顶端可以安装小尺寸的同结构产品，避免雨水灌入导致的管道腐蚀或者一氧化碳倒灌风险；工业厂房的除尘排气管道、通风竖井顶端安装对应尺寸的该结构防雨帽，能够有效减少雨天管道进水造成的滤料受潮、除尘效率下降问题；甚至在舰船的露天通风口位置，经过防腐材质调整后的同结构防雨帽，也能够在高盐雾、强风的海洋环境下稳定工作，阻挡海浪溅水和海鸟进入通风管道。从建模细节来看，整个结构的壁厚设计充分考虑了不同材质的加工需求，如果采用薄钢板冲压焊接工艺，

　　整体壁厚可以控制在1.5-2mm，既能够保证结构强度，又不会过多增加产品重量；如果采用铸铝或者工程塑料注塑工艺，壁厚可以根据材料特性调整到2.5-3mm，避免加工过程中出现缩痕或者强度不足的问题。支撑肋与顶盖、下部固定环的连接位置都做了圆弧过渡处理，没有尖锐的直角结构，一方面能够减少焊接或者注塑过程中的应力集中问题，提升结构的抗疲劳性能，另一方面也能够避免安装维护过程中尖锐边角造成的划伤风险。在安装边界方面，这款防雨帽的下部固定环内径比适配管道的外径大2-3mm，预留了足够的安装调整间隙，即使管道顶端存在轻微的圆度误差或者安装垂直度偏差，也能够顺利完成套装固定；顶盖的外边缘直径比下部固定环的外径大出15%-20%，

　　能够保证雨水从顶盖边缘滴落时，不会顺着支撑肋流到管道外壁或者进入管道内部，导水边界完全覆盖管道的截面范围。通风间隙的总流通面积经过测算，比所适配管道的横截面积大30%以上，即使在支撑肋占据部分截面的情况下，也不会对管道的排风能力造成节流影响，完全满足常规排烟、排气系统的流量要求。不同于市面上常见的直片支撑防雨帽，这款弧形支撑的结构在抗风性能上有明显优势，当户外出现横向强风时，弧形肋条能够引导气流顺着曲面流过，减少结构承受的正面风载荷，在沿海等大风地区使用时，不容易出现顶盖被吹变形甚至吹落的问题。同时整个结构没有易损的活动部件，不需要定期做润滑或者部件更换，安装完成后可以长期免维护使用，大幅降低了后期的运维成本。在实际选型过程中，只需要根据待防护管道的外径选择对应尺寸的型号即可，不需要额外核算通风阻力，因为结构设计阶段已经按照对应管径的最大排风流量做了匹配验证，能够覆盖绝大多数竖向排风、排烟管道的防护需求。
