带双爆裂阀的安全防护管道三维设计

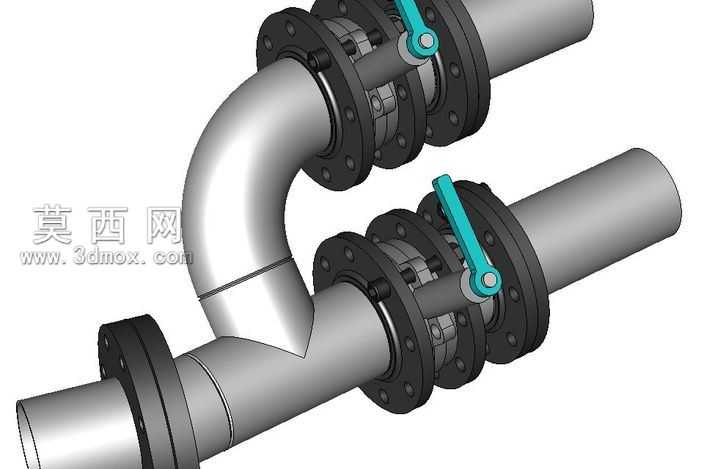

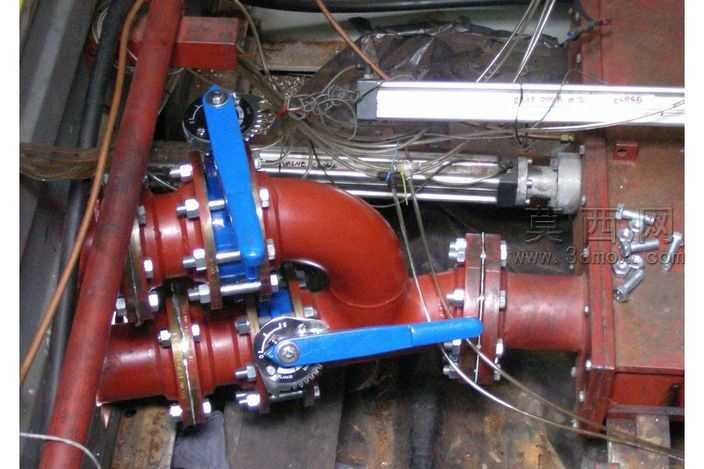

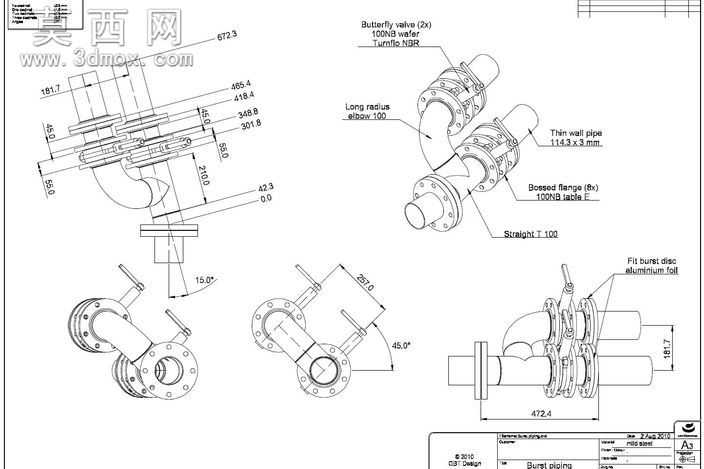

本模型为带双爆裂阀的安全防护管路结构，建模阶段以实际工业场景的安装空间约束为核心依据，首先完成主管道的弯管段、直通段的曲面建模，严格匹配工业管路的通径参数与壁厚标准，确保管路内部流道的平滑过渡，避免建模过程中出现流道突变的结构误差。针对双爆裂阀组件，建模时拆分了阀体法兰、阀杆、操作手柄、爆裂盘安装座等独立零件，每个零件的装配基准严格对齐管路的同轴度要求，法兰连接部位的螺栓孔位完全匹配对应压力等级的法兰标准，螺栓、螺母等紧固件按照实际装配顺序完成阵列装配，还原真实的管路连接逻辑。材质渲染阶段，主管道部分采用工业消防管路常用的红丹防锈漆材质，调整材质的粗糙度参数还原漆面的半哑光质感，同时添加轻微的使用痕迹纹理，模拟实际工业环境中管路表面的轻微积尘与氧化效果；阀门操作手柄采用亮蓝色工程塑料材质，通过调整高光参数突出塑料件的表面质感，金属阀件、螺栓部分采用镀锌金属材质，还原镀锌层的淡金属光泽与细微的表面纹理，法兰密封垫部分采用黑色橡胶材质，调整材质的凹凸参数模拟橡胶垫的受压形变痕迹。结构设计上，两个爆裂阀分别布置在弯管段的上下游位置，爆裂盘安装座预留了标准的爆破片安装空间，确保超压工况下爆破片能够精准动作，快速泄放主油箱内部的超压介质，避免内部出现爆炸或者燃烧的风险，整体管路布局充分适配狭窄的安装空间，所有操作手柄的布置位置预留了足够的操作空间，方便后期的手动操作与维护检修。建模过程中对所有装配配合面做了干涉检查，确保阀门动作过程中不会与周边管路、固定结构产生碰撞，管路的固定支架位置也做了对应的结构预留，还原实际安装时的固定逻辑，整体模型完整还原了该安全防护管路的全部结构细节，可用于管路安装模拟、安全防护方案验证等场景。
