热动力式1寸蒸汽疏水阀三维结构设计

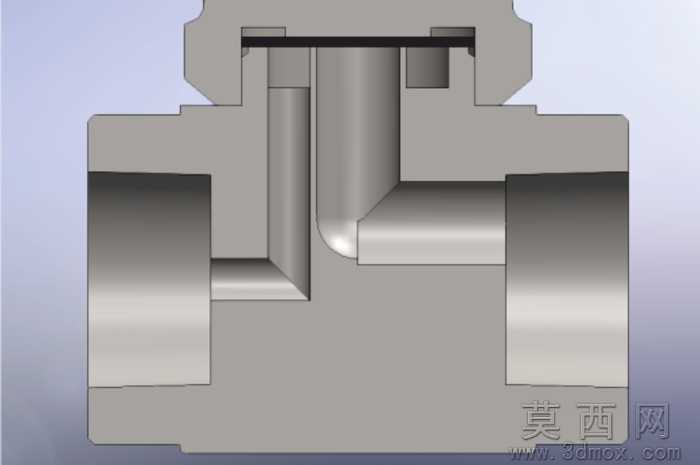

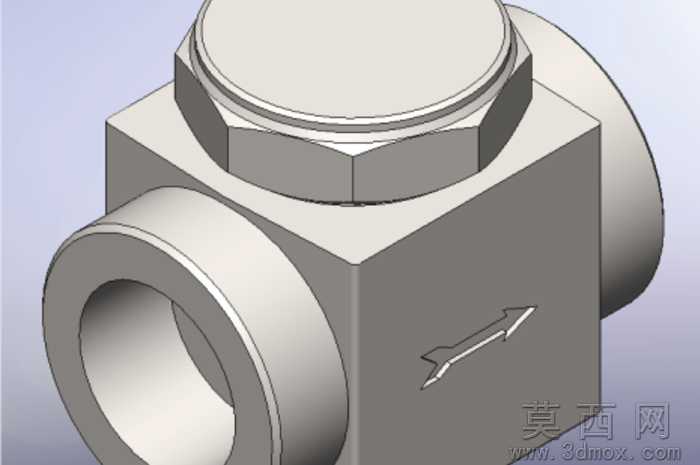

本作品为1英寸规格热动力式蒸汽疏水阀的三维参数化建模成果，建模过程依托三维机械设计软件完成全流程结构搭建，严格遵循工业疏水阀的实际尺寸规范与装配逻辑开展设计。建模初期先梳理热动力蒸汽疏水阀的核心工作原理，依托蒸汽与凝结水的热力学特性差异，确定阀体、阀盖、启闭件、密封副、进出通道的整体布局，采用自底向上的装配建模思路，先完成单个零件的特征建模，再通过同轴、面重合、间隙配合等装配约束完成整体组装，确保各运动部件预留合理活动间隙，符合实际产品的动作逻辑。外观材质渲染阶段，针对阀体采用铸造碳钢的哑光金属材质，调整粗糙度、金属度参数还原铸钢件的细腻磨砂质感，阀盖的六角锁紧部位做边缘倒角的光影强化处理，凸显机加工面的平整光洁特性，阀体表面的流向标识采用蚀刻纹理效果，既保证标识清晰可辨，也还原工业产品的标识工艺细节。结构设计上，阀体采用方体加侧向通口的布局，三个通口分别对应入口、出口与检修端，通口内壁做阶梯式密封槽设计，匹配管路连接的密封需求；顶部阀盖采用外六角结构，方便实际安装时的扳手夹持操作，阀盖与阀体的连接部位设计多层密封台阶，兼顾连接强度与密封性能；阀体内部预留变压腔、启闭阀片的安装空间，流道做圆弧过渡处理，减少凝结水排放过程的流阻，同时避免蒸汽泄漏的结构隐患。建模过程中对所有棱角做符合工业制造规范的倒角、倒圆角处理，既消除应力集中的结构缺陷，也还原实际金属加工件的工艺特征，所有配合面的尺寸公差按照机械设计通用标准预留，确保模型可直接用于后续的工程图导出、结构仿真验证、3D打印样件制作等场景，整体模型结构完整，细节还原度高，完整呈现了热动力式蒸汽疏水阀的工业设计特征与装配关系。
