外六角紧固螺栓精密结构三维建模

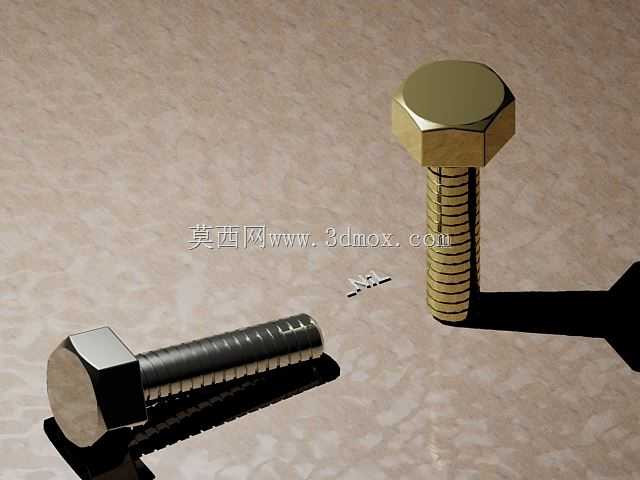

　　在各类机械装配、电子设备组装、通讯设施搭建场景里，螺纹紧固件是应用基数最大的基础连接元件，外六角螺栓作为其中通用性最强的品类，几乎覆盖了从民用家电到工业重型设备的全场景紧固需求。本次建模的两款外六角螺栓，分别做了发黑与镀彩锌两种常见表面处理的外观还原，建模过程中严格遵循公制外六角螺栓的结构逻辑，没有做夸张的艺术化变形，完全贴合实际量产零件的结构特征。从结构设计逻辑来看，螺栓头部采用标准外六角构型，对应的对边宽度、头部厚度均匹配常用公制螺栓的尺寸规范，能够适配常规开口扳手、套筒扳手的拧紧作业，头部与螺杆衔接处做了标准的过渡圆角，避免应力集中导致的头部断裂风险，这也是实际量产螺栓必须保留的结构细节，很多非工程向建模常会忽略这个过渡特征，

　　导致模型无法用于实际的装配干涉校验。螺杆部分的螺纹采用真实的螺旋切除特征建模，而非贴图模拟，牙型角严格遵循60度公制三角螺纹规范，牙距、牙高均对应常规粗牙螺纹的参数，螺纹收尾处做了合理的退刀结构，还原实际车削加工螺纹的工艺特征，避免螺纹与光杆衔接处出现突兀的几何断裂。两款螺栓的长度规格做了差异化设置，长款螺栓适配需要穿透多层叠合构件的紧固场景，比如通讯设备的机架层板连接、钣金机柜的框架拼接，短款螺栓适配薄板类零件的紧固，比如小型电子设备的外壳固定、五金支架的拼接。建模时充分考虑了装配边界的还原，螺栓头部的承压面做了平面度的特征还原，能够真实模拟拧紧时头部与被连接件表面的贴合状态，螺杆末端做了标准的倒角处理，既方便装配时的对中导入，

　　也避免末端锐边划伤装配人员或者配套零件。在实际应用中，这类外六角螺栓的选型需要匹配被连接件的总厚度、螺纹孔的深度、所需的预紧力等级，建模时保留了所有关键配合面的几何精度，可直接用于装配仿真中的干涉检查、预紧力受力分析的前置模型，也可用于产品说明书的拆装演示动画制作。表面处理的差异也对应不同的使用场景，发黑处理的螺栓多用于室内干燥环境的设备内部装配，成本更低，镀彩锌处理的螺栓具备更好的防锈能力，可用于户外通讯设施、暴露在普通潮湿环境下的结构连接。建模过程中没有省略螺杆光杆段与螺纹段的直径差特征，光杆段直径略大于螺纹大径，这一细节能够保证螺栓穿入光孔时的定位精度，避免装配时出现螺杆晃动的问题，同时光杆段的长度设置也符合标准螺栓的规范，

　　适配带沉孔的被连接件安装需求。很多入门建模者做螺栓模型时，常会把整个螺杆都做成螺纹结构，忽略光杆段的存在，这样的模型在实际装配校验中会出现干涉误判，因为实际工况中光孔部分是和光杆段配合，而非和螺纹配合。本次模型的螺纹部分做了合理的收尾，没有出现螺纹延伸到头部的错误结构，还原了实际螺纹加工的不完整牙收尾段，这部分结构虽然不影响主要配合，但在高精度装配仿真中，会影响螺栓拧入过程的动画真实性。从安装边界来看，两款螺栓对应的扳手空间预留也符合标准规范，头部周围的操作空间尺寸匹配常规套筒的作业半径，可直接用于设备装配阶段的工具可达性校验，帮助结构设计师在排布紧固件位置时，提前判断是否存在扳手操作空间不足的问题。
