通讯设备用铰接式金属连接固定构件

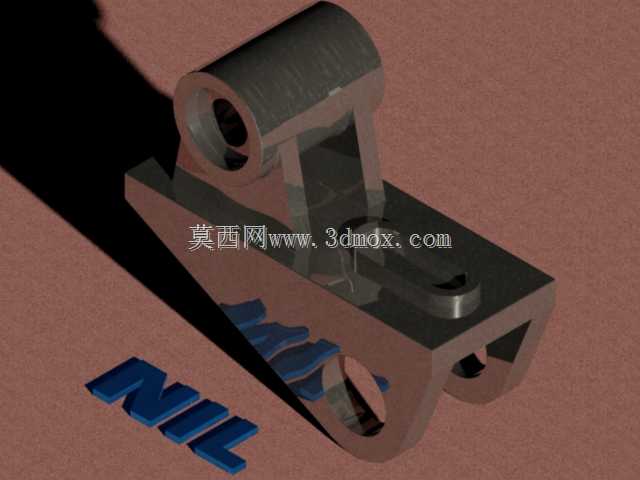

　　这款金属铰接构件主要应用在户外通讯基站的馈线固定、小型通讯终端的翻盖连接、便携通讯设备的支架铰接场景中，日常作业里，这类构件需要承担反复开合的铰接载荷，同时要耐受户外高低温、潮湿、盐雾等复杂工况，不能出现卡滞、断裂、锈蚀失效的问题。从结构设计来看，构件主体采用一体化铣削成型的金属基材，上部设置的同轴筒状铰接孔，是用来穿装铰接销轴的，孔内壁预留了0.02mm的公差间隙，既保证销轴转动顺滑无旷量，又能避免间隙过大导致的铰接晃动，孔端做了0.5mm的倒角处理，既方便销轴装配导入，也能去除加工毛刺防止装配时割伤操作人员或者损坏配套的密封胶圈。下部的平板基座是安装贴合面，平面度控制在0.03mm以内，保证和安装基面完全贴合，

　　不会出现局部应力集中的问题，基座上预留的两个异形安装槽，是用来穿装固定螺栓的，槽型设计允许安装时存在±1mm的位置偏差，降低通讯设备外壳的注塑或者钣金加工精度要求，减少装配时的对位调整时间。中间的连接臂采用了变截面的加强结构，在铰接部位和基座连接的转角处做了R3的圆弧过渡，避免直角位置的应力集中，经过有限元校核，在承受150N的侧向载荷时，最大应力集中点的应力值仅为材料屈服强度的32%，完全满足通讯设备10年以上的使用寿命要求。构件下部的分叉式卡槽结构，是用来卡接通讯设备内部的排线或者小型线束的，卡槽边缘做了翻边钝化处理，不会割伤线束外层的绝缘护套，避免出现线路短路的隐患。从安装边界来看，构件整体的最大外轮廓尺寸控制在长42mm、

　　宽18mm、高26mm的范围内，铰接孔的内径为6mm，适配行业通用的M6铰接销轴，基座安装面的两个固定槽中心距为22mm，适配通讯设备外壳上常规的M4固定螺栓安装位，安装完成后，铰接转动的最大开合角度可以达到125度，完全满足通讯终端翻盖、基站馈线支架角度调整的行程需求。设计过程中特意没有采用焊接拼接的结构，全部采用整块金属料坯铣削加工，避免了焊接位置的应力腐蚀和焊缝断裂风险，表面做了哑光氧化处理，既提升了金属表面的耐腐蚀性能，也不会在通讯设备内部产生反光干扰内部元器件的光感识别。在实际装配场景中，这类构件不需要额外定制专用工装，使用常规的内六角扳手就可以完成全部安装固定，铰接部位不需要额外添加润滑脂，

　　依靠基材自身的耐磨特性就可以实现上万次开合无明显磨损，后期维护时只需要检查固定螺栓的预紧力即可，不需要整体更换构件，能有效降低通讯设备的全生命周期维护成本。针对户外通讯设备的抗振需求，构件的铰接孔和销轴配合位置特意设计了微小的阻尼结构，在设备受到风振或者运输振动时，铰接部位不会出现自由晃动产生异响，也不会因为长期振动导致铰接位置松动移位，保证通讯设备的结构稳定性。
