笔式流体喷射执行构件结构设计

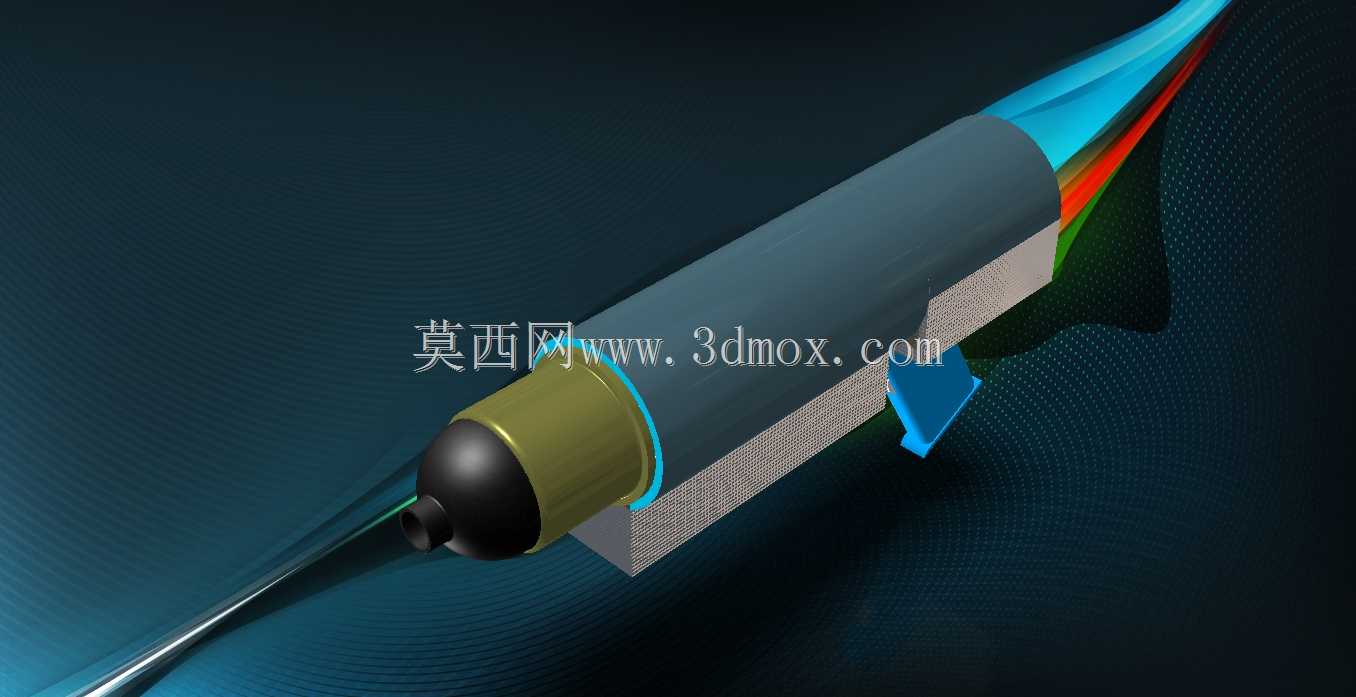

　　这款笔式流体喷射执行构件的设计，最初是面向便携精密点胶、小型工件表面标记、窄缝位置润滑注剂这类需要手持精准操作的作业场景开发的，区别于传统固定式喷射装置，它的整体形态完全贴合单手握持操作的人机工程逻辑，主体圆柱段直径控制在16mm，整体长度132mm，握持区域做了1.2mm深度的网纹滚花处理，即便操作人员佩戴薄款丁腈防护手套，也能稳定握持不会打滑，不会出现长时间操作后手部滑脱的问题。从结构布局来看，构件前端是收敛式喷嘴结构，喷嘴出口直径0.3mm，喷嘴与主体腔体之间采用黄铜材质的过渡连接段，这个部分一方面做了密封锥面设计，和主体腔体的配合面粗糙度控制在Ra0.8，保证高压流体输送过程中不会出现渗漏，

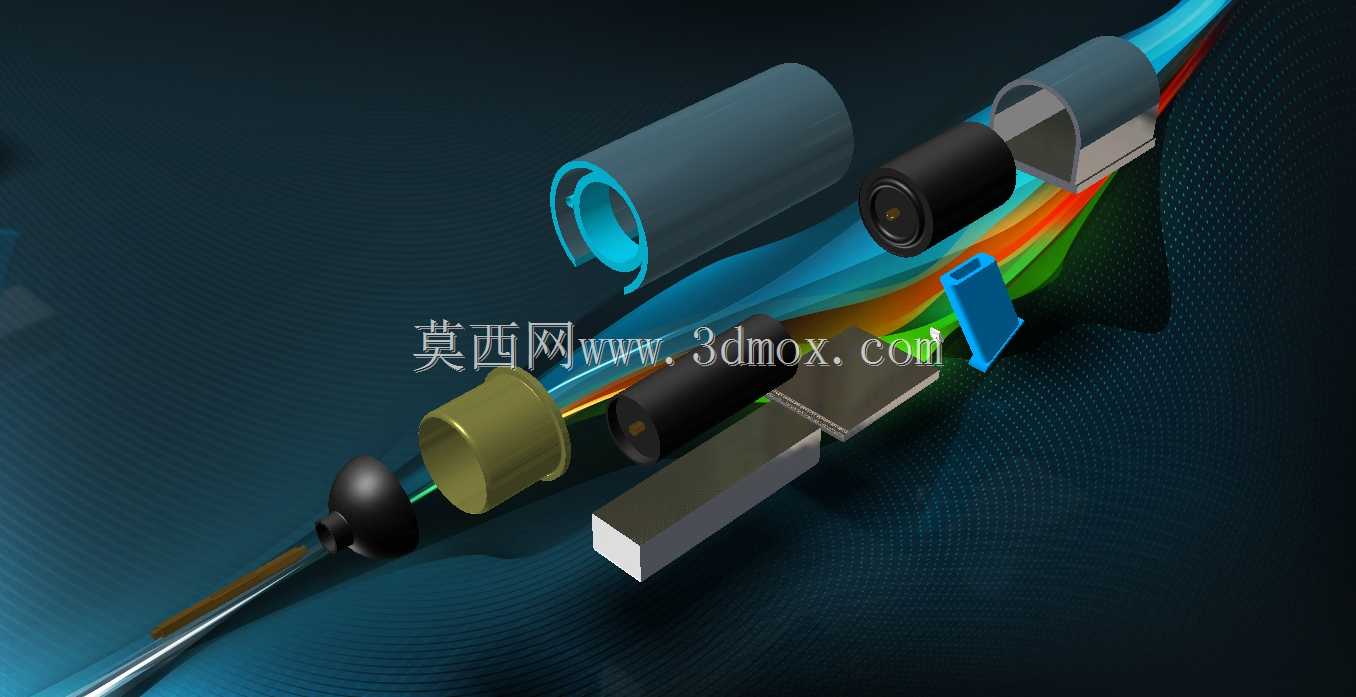

　　另一方面黄铜材质的抗腐蚀性能可以适配多数低粘度工业流体，包括快干胶、标记油墨、轻质润滑油等常见作业介质，不会出现短时间内介质腐蚀结构导致喷嘴堵塞的问题。主体腔体采用分段式设计，中段的矩形握持块是整个构件的操作受力区，内部集成了流体通道的启闭控制结构，侧面伸出的蓝色拨块是手动控制扳机，拨块的操作行程设置为4mm，按压力度控制在8N左右，操作人员单手握持时用拇指就可以轻松按压控制喷射启停，不需要额外的手指大幅度动作，在狭窄的设备内部走线槽、小型电子元件引脚间隙这类操作空间受限的场景下，这个操作逻辑的优势非常明显，不需要调整握持姿势就可以完成连续的点射或者持续喷射作业。尾部的锥形导流结构是为了适配外接的流体输送管路设计的，锥度采用1:

　　10的标准密封锥度，可以直接和通用的快插式气管、流体管对接，不需要额外加装转接头，对接后的密封耐压能力可以达到0.6MPa，满足多数低压流体喷射作业的压力需求，不会出现管路脱开或者接口漏液的问题。设计过程中特意做了结构的轻量化处理，整体构件不含外接管路的重量控制在28g，长时间手持作业不会给操作人员带来明显的手部负荷，同时所有的结构棱边都做了R0.5的圆角处理，没有尖锐的边角，避免操作过程中刮碰到工件表面或者划伤操作人员手部。在安装边界上，这款构件不需要复杂的固定支架，既可以手持操作，也可以通过配套的卡箍固定在自动化移动平台上，作为自动化点胶、标记设备的执行端使用，固定时只需要夹持主体圆柱段即可，

　　夹持位置避开了内部的流体通道和控制结构，不会因为夹持力导致腔体变形影响流体输送。结构内部的流体通道做了全流线型过渡设计，没有直角拐角，避免流体在通道内部残留堆积，尤其是使用快干型介质的时候，不容易出现通道堵塞的问题，日常维护只需要在作业完成后通入清洁介质冲洗30秒就可以完成通道清洁，不需要完全拆解结构，降低了现场维护的时间成本。喷嘴部分采用可更换设计，当喷嘴出现磨损或者堵塞无法疏通的时候，只需要拧下前端的黄铜连接段就可以更换同规格喷嘴，不需要更换整个构件，降低了使用过程中的耗材成本。针对不同的作业需求，喷嘴还可以更换不同出口直径的规格，从0.1mm到0.8mm区间的喷嘴都可以兼容，适配不同粘度的流体和不同喷射幅宽的作业要求，不需要改动主体结构就可以完成功能切换。整个结构的配合公差全部按照精密机械构件的要求设计，活动部件的配合间隙控制在0.02mm，既保证拨块操作的顺畅性，又不会出现流体从活动缝隙渗漏的问题，所有密封位置都采用了耐溶剂的丁腈橡胶密封圈，长期接触工业溶剂也不会出现密封件溶胀失效的问题。
