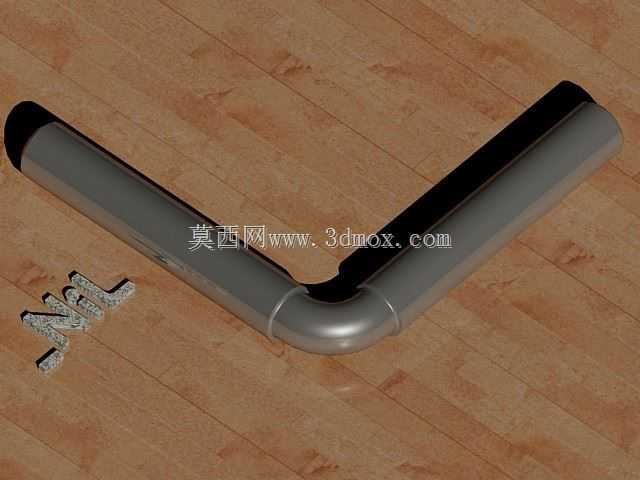

90度弯角式气动管路连接活塞构件

　　不会因为流道结构问题产生额外的压力损耗或者管路振动。构件两端采用等径直管段设计，端部预留了标准的密封件安装槽位，可以适配常规的快插接头、卡套接头或者焊接连接方式，安装时不需要额外加工转接结构，直接对接同管径的管路即可，两端的直管段长度经过精准核算，既能够保证密封件安装后有足够的配合长度，不会出现松脱泄漏的问题，又不会因为管段过长浪费安装空间，在设备内部的狭小布线区域里，能大幅降低管路排布的难度。活塞部分集成在弯角的转角位置，和流道做了同轴度匹配，活塞的密封面采用锥面配合结构，相比平面密封的结构，锥面密封在启闭过程中能实现更线性的通断控制，不会出现突然通断带来的管路冲击，同时密封面的接触压强分布更均匀，在气动控制回路、小型低压流体输送系统的现场布设中，经常会遇到管路需要直角转向同时兼顾通断调节的需求，常规的直角接头加独立活塞阀的组合方案，不仅会增加管路的连接节点数量，提升泄漏风险，还会占用更多安装空间，在紧凑排布的设备气路、小型液压支路中适配性较差，这款弯角一体式活塞构件正是针对这类场景开发的集成式管路部件。从结构设计逻辑来看，该构件将90度弯通流道与活塞启闭结构做了一体化整合，主体流道采用等径圆弧过渡设计，转弯处的内壁曲率经过反复校核，完全避免直角弯折带来的流道突变，能有效降低流体经过转向位置时的压损，减少紊流产生的概率，不管是输送压缩空气还是低粘度液压油，都能保证介质流动的平顺性，

　　长期反复启闭也不容易出现密封面磨损不均导致的内漏问题。活塞的行程做了限位设计，完全开启时活塞不会凸入流道内部，不会对介质流动产生额外阻挡，完全关闭时密封面能完全贴合阀座，实现零泄漏截断，不需要额外加装独立的截止阀就能实现管路的直角转向加通断控制。从实际使用的场景来看，这类构件常应用在小型自动化设备的气动控制回路、小型液压工作站的支路管路、便携气动工具的内部气路中，比如台式气动打标设备的内部气路，因为设备内部空间紧凑，气路需要多次转向同时还要在不同支路设置通断控制点，使用这种集成式的弯头活塞，能减少至少两个连接节点，每个连接节点都是潜在的泄漏点，节点数量的减少直接提升了整个气路的可靠性，同时节省的空间可以用来排布其他线路或者元器件，

　　让设备内部结构更紧凑。在设计建模过程中，首先需要确定适配的管路通径，根据通径核算弯角处的圆弧半径，圆弧半径一般取管路通径的1.5倍，这个数值是兼顾转向空间和流道平顺性的最优值，半径过大会增加构件整体尺寸，半径过小则会导致流道转向处压损骤升。之后需要匹配活塞的直径，活塞直径要略大于流道通径，保证密封面有足够的密封比压，同时活塞的导向段长度要满足行程要求，避免启闭过程中出现卡滞。建模时需要重点关注流道内壁的顺滑度，转角位置不能出现建模棱边，否则实际加工后会在棱边位置产生流道扰流，同时要注意端部密封槽的尺寸公差，槽宽和槽深需要匹配对应规格的密封圈，公差范围控制在±0.1mm以内，过大会导致密封圈安装后出现松脱，

　　过小则会导致密封圈压缩量过大，长期使用后出现永久变形失效。安装边界方面，该构件安装时需要在转角外侧预留至少等于活塞行程的操作空间，方便后期对活塞组件进行维护更换，两端管路对接时要保证同轴度，偏差不能超过1度，否则会在连接位置产生额外的安装应力，长期使用后可能出现构件开裂或者密封失效的问题。构件的主体壁厚根据使用压力等级核算，常规1MPa以下的气动场景，壁厚取通径的十分之一即可满足强度要求，如果应用在更高压力的液压场景，需要对应增加壁厚，同时做强度仿真校核，保证承压时的应力分布在材料许用范围内。和传统的分离式接头加阀门的方案相比，这种集成式结构的流道阻力更低，因为减少了接头和阀门之间的连接段，整体流道更连贯，介质流动的沿程阻力也更小，在相同的气源压力下，末端执行元件能获得更高的工作压力，提升气动系统的工作效率。同时集成式结构的零件数量更少，装配工序更简单，批量生产时的成本也更低，不管是设备原厂装配还是后期的维修替换，都有更好的经济性。
