通讯设备用鸽子尾型导向连接结构件

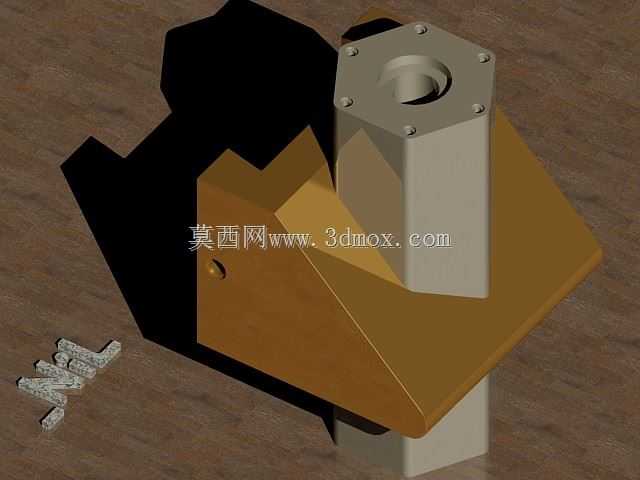

　　该结构件最初的设计切入点，是解决户外通讯基站天线馈线系统里，馈线沿抱杆转角走线时的导向与固定问题——常规的馈线卡具只能实现直线段的夹持，遇到抱杆与走线架呈斜向交汇的转角位置，馈线容易出现弯折半径过小、长期风载下外皮磨损的问题，这个带斜向导向面的结构，就是针对这类转角场景做的定制化支撑件。从实际使用场景来看，这类构件多部署在城区楼顶基站、山区塔架的馈线转角位，除了承托馈线的走向，还需要兼顾自身的安装便捷性与长期户外使用的结构强度，因此在结构设计上做了多维度的考量。上部的六角基座是整个构件的安装基准面，六个均匀分布的安装孔位，适配M6规格的标准紧固件，不管是固定在镀锌角钢的预制孔位，还是搭配抱箍固定在圆形抱杆上，都能找到对应的锁紧点位，

　　不需要额外做打孔改装；基座中心的通孔是走定位销或者穿装馈线接地引线的通道，孔径做了1mm的倒角处理，避免穿线时刮伤引线外皮，也能减少安装时销件的对位难度。中部的斜向承托面是整个构件的核心功能面，倾斜角度经过实际走线测算，刚好匹配通讯馈线最小允许弯折半径的导向需求，馈线搭在这个斜面上时，自然形成的弯折弧度不会超过线缆的允许弯曲阈值，斜面表面做了0.8mm的圆角过渡，没有尖锐棱边，即使长期与馈线外皮接触，也不会因为风振产生的微动摩擦磨破线缆防护层；斜向块体侧面预留的小圆孔，是用来扎带固定的穿装位，馈线搭放到位后，用不锈钢扎带穿过这个孔位就能把线缆牢牢固定在承托面上，不需要额外的卡具配件，减少高空作业时的零件携带量。

　　下部的圆柱段是构件的对位插接段，直径与通讯走线架上的标准安装孔做了间隙配合设计，安装时先把圆柱段插入走线架的预留孔，就能实现整个构件的预定位，作业人员不需要全程手扶构件就能拧紧紧固件，大幅降低高空安装的操作难度，圆柱段的长度刚好匹配常规走线架的型材厚度，插接后不会突出型材背面，避免剐蹭其他敷设的线缆。从结构强度的设计逻辑来看，整个构件采用一体化铣削成型的结构，没有拼接焊缝，六角基座与斜向承托块、下部圆柱段之间都做了加强圆角过渡，避免应力集中，即使在沿海高盐雾、山区强风载的使用场景下，也不会出现连接处断裂的问题；构件的整体安装边界控制得十分紧凑，横向最大尺寸不超过120mm，纵向安装高度不超过150mm，

　　不会占用走线架上过多的敷设空间，相邻安装的同类构件之间不会产生干涉，适合在走线密集的基站转角位密集部署。在实际建模过程中，所有的安装孔位都做了位置度公差匹配，六个安装孔的中心距误差控制在0.1mm以内，保证不管是搭配标准紧固件还是定制抱箍，都能顺利对位安装；斜向承托面的平面度控制在0.2mm以内，保证馈线搭放时受力均匀，不会出现局部应力集中压伤线缆的情况；所有外露棱边都做了倒钝处理，既避免安装时划伤作业人员，也减少长期使用过程中的棱边锈蚀问题。这类结构件除了用在通讯馈线的走线导向场景，稍微调整尺寸参数后，也可以用在室内弱电井的线缆转角支撑、工业设备内部的线束导向固定场景，核心的斜向导向+六角安装基座+插接定位段的结构逻辑，能适配多数需要转角导向支撑的线缆敷设场景，结构简单可靠，安装维护便捷，不需要复杂的操作流程就能完成部署。
