通讯设备用开合式夹合盖帽结构设计

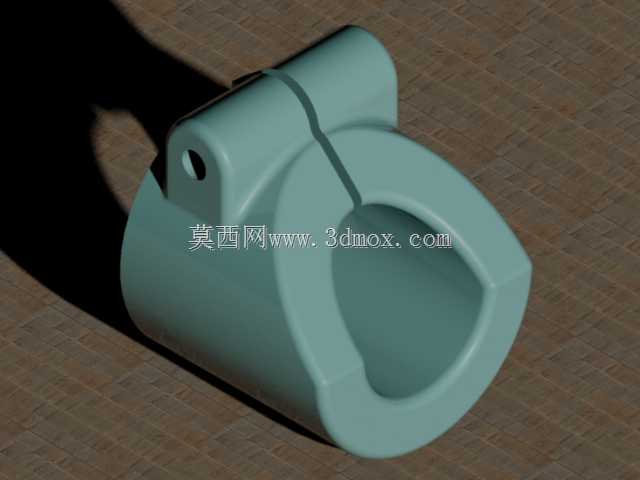

　　在通讯设备的布线与外设固定场景中，这类开合式夹合盖帽的应用覆盖了从户外基站布线防护到室内终端走线固定的多个细分环节，日常作业中经常会遇到线缆需要在不截断的前提下完成固定、防护或者点位标识的需求，传统的一体式护套需要穿线安装，后期维护调整时必须拆解整条线路的固定件，拆装效率极低，而这种对开式的夹合结构刚好解决了这个痛点。从结构功能上看，该零件采用对称对开的分体设计，合模后整体形成一端带铰接位、一端为环形包覆腔的结构，铰接位置预留的销轴孔可以穿装细销轴实现两瓣壳体的开合转动，开合角度可以根据安装需求调整，完全张开时可以直接卡入已经布设完成的线缆或者杆状构件上，不需要提前穿装，合紧之后环形内腔可以完整包覆在被固定件的外侧，

　　既可以起到绝缘防护的作用，也能作为线缆的应力分散件，避免线缆在弯折位置因为长期晃动出现线芯断裂的问题。设计过程中首先要考虑的是安装边界的适配性，环形内腔的直径需要匹配对应规格的通讯线缆外径，常规应用场景下适配6mm外径的通讯馈线或者信号线，因此内腔的公差需要控制在合理范围，既不能过松导致夹合后出现窜动，也不能过紧导致合模时夹伤线缆外被。铰接位的凸台高度需要和整体壁厚保持协调，壁厚均匀性是注塑成型时必须考量的点，整个零件的壁厚控制在2mm左右，避免出现壁厚差异过大导致的注塑缩痕、翘曲问题，铰接孔的位置要保证两瓣壳体合模之后的同轴度，否则穿装销轴之后会出现开合卡滞的问题。夹合面的分型线位置做了微小的错位止口设计，

　　合模之后两瓣壳体不会出现径向的错位偏移，不需要额外增加卡扣结构就能依靠自身的配合精度实现初步定位，部分应用场景下可以在合模之后在外圈缠绕绝缘胶带或者点胶固定，也可以根据需求在铰接对侧增加卡扣位实现免工具快速开合。从实际使用的工况来看，这类零件经常会用在户外环境，因此结构设计时没有尖锐的棱角，所有转角位置都做了R1以上的圆角过渡，既可以避免安装时划伤作业人员的手部，也能减少应力集中，提升零件在低温环境下的抗冲击性能，不会因为轻微的磕碰就出现开裂。安装时不需要复杂的工具，只需要将两瓣壳体对准卡入目标杆件，穿好销轴之后就可以完成固定，相比传统的一体式护线套，后期维护时只需要拔出销轴打开夹盖就可以调整线缆位置或者更换配件，

　　不需要拆解整条线路的固定结构，能大幅降低通讯线路维护的作业时长。在三维建模过程中，需要重点关注对开面的配合精度，两个分体件的合模面要完全贴合，铰接孔的同轴度公差要控制在0.05mm以内，环形内腔的圆柱度要保证，避免合模之后内腔出现错台刮伤线缆外被，同时要预留出注塑成型的拔模斜度，所有沿开模方向的面都做了1度左右的拔模角，方便后续开模量产。这类夹合件除了通讯线缆固定之外，也可以适配小直径的拉杆、细杆件的端部防护，只要调整内腔直径就可以适配不同尺寸的被固定件，结构的通用性较强，不需要做大幅的结构改动就能拓展到其他五金固定、线束防护的应用场景中。
