通讯设备用精密对齐定位支架结构

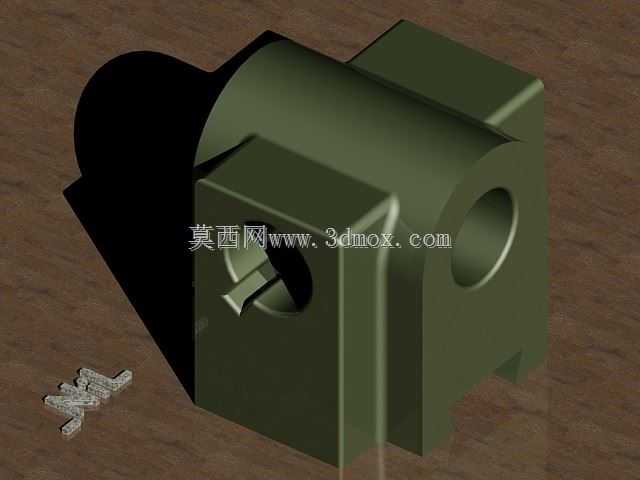

　　在通讯终端组装与精密调试产线中，这类对齐支架是保障内部组件同轴度、装配间隙一致性的核心定位构件，多数应用在小型通讯终端的内部模组对接工位，承担光轴、信号触点或者传动小轴的径向支撑与轴向对位功能，避免装配过程中出现组件偏斜、对接错位导致的信号传输损耗或者机械卡滞问题。从结构设计逻辑来看，该支架采用一体式块式基体设计，主体为带正交通孔的方块结构，主通孔为大直径光孔，用于穿装需要定位的轴类组件，孔壁做了轻微的倒角导入设计，方便装配时轴件顺利导入，不会出现孔口刮伤轴面的问题；侧部垂直方向开设的小直径通孔，用于穿装锁紧顶丝，装配到位后拧紧顶丝即可固定轴件的轴向位置，不需要额外设计复杂的锁紧结构，大幅压缩了零件的整体占用空间。

　　基体两侧延伸出的带定位凸台的安装边，是整个支架的安装基准面，凸台的平面度公差控制在0.02mm以内，安装时凸台与设备内部的安装基面完全贴合，通过两个侧边的安装孔穿装固定螺丝，即可完成支架的刚性固定，不会因为设备日常使用中的振动出现支架偏移的问题。从安装边界来看，该支架整体外形紧凑，轴向总长度适配6s规格通讯终端的内部安装腔，径向最大尺寸不超过安装腔的预留宽度，安装时不需要对周边其他组件做避让修改，可直接适配原有安装位，替换同功能的老旧支架结构。设计过程中特意将锁紧孔的位置设置在支架侧方的操作空间预留位，产线工人在装配时可以直接从侧方伸入螺丝刀拧紧顶丝，不需要拆解周边其他组件，大幅提升了装配与后期维护的效率。支架的边角全部做了R0.

　　5的圆角处理，一方面是避免加工过程中出现应力集中导致的零件开裂，另一方面也防止装配时锋利的边角划伤操作人员或者周边的柔性线路板。主通孔的内壁粗糙度控制在Ra1.6，既可以保证轴件穿装时的滑动顺畅度，又不会因为间隙过大导致轴件出现径向窜动，保障对位精度长期稳定在允许公差范围内。这类支架在实际使用中，除了基础的支撑对位功能，还可以承担部分限位作用，当轴件轴向移动到设计位置时，支架的端面可以作为硬限位面，阻挡轴件过度位移，不需要额外设置单独的限位零件，进一步精简了设备内部的零件数量，降低整体装配复杂度。在结构强度校核阶段，该支架的壁厚设计经过反复验证，既满足日常使用中的抗冲击、抗振动要求，又尽可能压缩了壁厚尺寸，实现零件的轻量化设计，不会给终端设备带来额外的重量负担。基体上的开槽结构是为了适配锁紧顶丝的压紧行程，当顶丝拧紧时，开槽位置可以产生微小的弹性形变，让主通孔轻微抱紧轴件，提升锁紧的可靠性，避免设备受振动时顶丝松动导致轴件移位。
