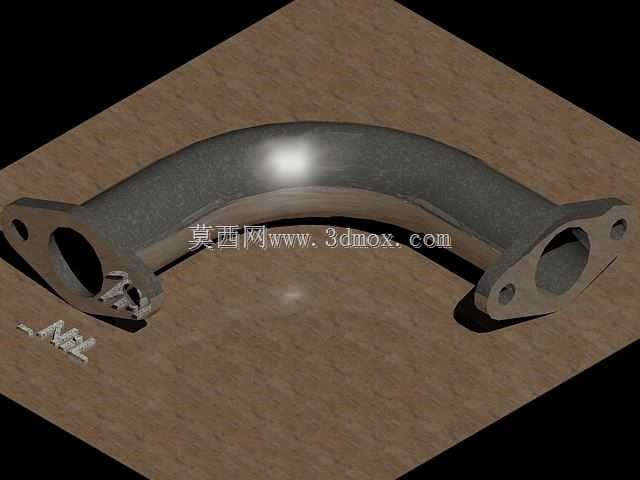

带安装法兰结构的90度弯管接头

　　这类带双侧法兰的90度弯管，在工业管路系统里承担着管路转向同时兼顾刚性连接的作用，常见于液压动力单元、压缩空气输送管网、低压流体输送管线以及部分内燃机的进排气支路布局中。不同于普通焊接弯头，法兰连接的结构不需要在安装现场做焊接作业，仅通过螺栓锁紧两侧法兰端面的密封结构就能完成装配，后期管路检修、部件更换时的拆装效率更高，也能避免现场焊接带来的焊渣残留、焊缝应力变形等问题。

　　从结构设计逻辑来看，弯管主体采用等通径的圆弧过渡结构，弯曲段的曲率半径经过匹配管路通径优化，既不会因为曲率过小造成流体转向时的局部阻力陡增，也不会因为曲率过大占用过多的安装空间。两端的法兰盘与弯管主体采用一体化成型结构，法兰盘上预留的螺栓过孔位置按照通用管路法兰的孔位标准排布，安装时不需要额外做孔位适配，能直接匹配同通径的标准法兰管路接口。法兰端面预留有密封件安装槽位，装配时配合对应规格的密封垫片，就能满足常规压力工况下的密封要求，避免管路输送介质出现渗漏。

　　在实际安装边界上，这类弯管的两个法兰端面分别朝向垂直的两个方向，安装时需要提前核算两个连接端的中心距尺寸，确认弯管安装后不会和周边的管路支架、设备壳体产生结构干涉。弯管主体的壁厚根据输送介质的压力等级做匹配设计，常规低压工况下的壁厚能满足1.6MPa以内的流体输送强度要求，管壁的过渡位置没有尖锐棱角，能减少流体在管路内部流动时的紊流产生，降低管路运行过程中的振动和噪音。

　　建模过程中需要重点关注几个结构细节：一是弯管弯曲段的壁厚均匀性，避免弯曲位置出现壁厚减薄过量的问题，影响整体结构强度；二是法兰盘上螺栓孔的位置度公差，需要保证安装时螺栓能顺利穿过孔位，不会出现错位卡滞的情况；三是法兰端面与弯管轴线的垂直度，若端面倾斜会导致密封面压合不均匀，使用过程中容易出现渗漏问题。另外弯管与法兰连接的过渡位置做了圆弧倒角处理，能减少该位置的应力集中，在管路承受压力波动、轻微振动时，避免应力集中位置出现开裂失效。

　　在不同的应用场景下，这类弯管可以根据输送介质的特性匹配不同的材质，输送常规空气、水类介质时可以采用普通铸铁或者碳钢材质，输送腐蚀性介质时可以更换为不锈钢或者工程塑料材质，法兰的连接尺寸保持通用标准即可实现互换。实际选型时需要根据管路的通径、工作压力、安装空间的尺寸限制来确认弯管的具体规格，避免出现选型不当导致安装失败或者流量不满足系统要求的问题。这类弯管在管路布局中属于转向类的基础连接件，虽然结构不复杂，但是尺寸精度、形位公差的控制会直接影响整个管路系统的装配效率和运行可靠性，建模时需要严格匹配通用法兰的安装尺寸标准，保证模型能直接用于实际的工程装配模拟和生产加工参考。
