双孔连接式传动连杆支撑结构件

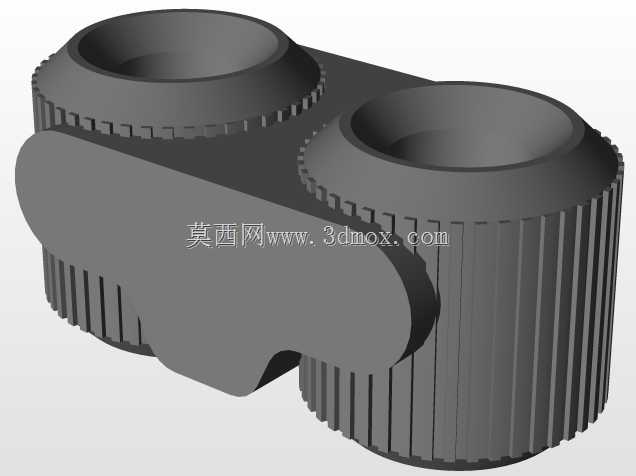

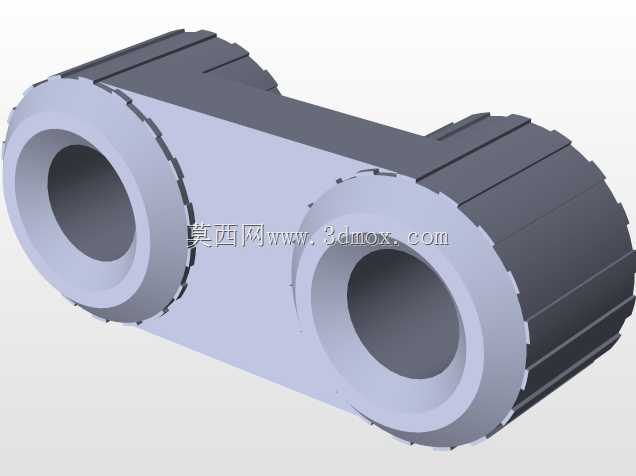

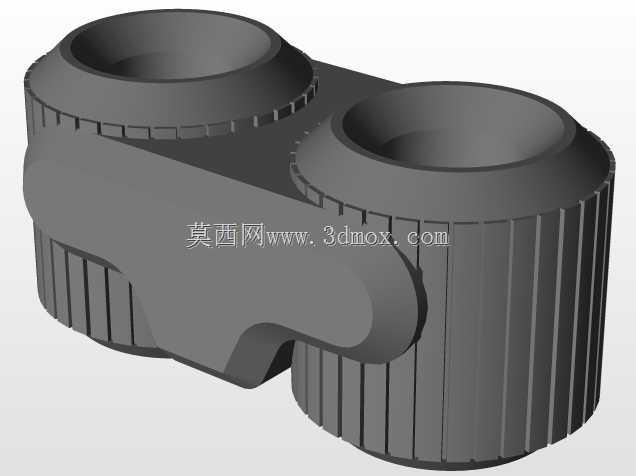

　　该结构件属于传动系统中的刚性连接支撑部件，常见于轻工自动化输送线、小型包装设备的连杆传动模组中，主要承担相邻两个回转部件的间距保持、扭矩传递以及运动轨迹约束作用。从结构设计来看，主体采用一体化铸造成型后做机加工精加工，中间连接臂为等截面矩形结构，在保证整体抗弯强度的前提下，通过去除非受力区域的冗余料厚实现整体减重，两端的同轴套筒部分做了加厚处理，套筒内壁预留了轴承安装位，可直接适配标准深沟球轴承的压装需求，套筒外圆设计的周向防滑齿槽，用于安装时配合止动垫片防止轴承外圈跟转，也可作为外接防尘端盖的定位卡接结构。设计过程中优先考虑了安装边界的适配性，两端套筒的中心距严格匹配配套传动副的回转中心间距，套筒内孔的公差带选取H7级精度，

　　可保证轴承压装后不会出现松旷或过盈量过大导致的轴承内圈变形问题，连接臂与两端套筒的过渡位置全部采用圆角过渡，避免应力集中导致的长期交变载荷下的断裂失效，外表面做喷砂氧化处理，提升构件的耐磨性能与抗锈蚀能力。实际应用场景中，这类构件多用于两平行轴之间的定距传动，比如小型输送机的张紧轮组支撑、自动化设备的门体启闭连杆机构、包装机械的物料推送摆臂组件，安装时仅需将轴承压入两端套筒内孔，再通过销轴与对应回转座连接即可，不需要额外做复杂的位置调整，构件本身的形位公差已经保证了两端轴的平行度要求，可大幅降低现场装配的调校工作量。从受力特性分析，该构件工作过程中主要承受径向的拉压载荷以及少量的弯曲力矩，

　　因此设计时将连接臂的截面厚度设置为套筒壁厚的1.2倍，保证受力薄弱位置的结构强度，同时套筒端面与连接臂侧面的垂直度控制在0.02mm以内，避免安装后出现偏载导致轴承过早磨损。不同于常规的焊接式连杆结构，该一体化结构不存在焊接变形、焊缝应力集中的问题，长期运行下的结构稳定性更优，适合在中低速、中等载荷的连续运转工况下使用，构件的外形尺寸紧凑，安装时不需要预留过大的操作空间，可适配安装空间受限的紧凑型设备内部布局，两端套筒的外圆齿槽还可拓展安装感应片，配合传感器实现连杆位置的实时检测，满足自动化设备的运行状态监控需求。
