轧钢机滚动导向辊组结构设计

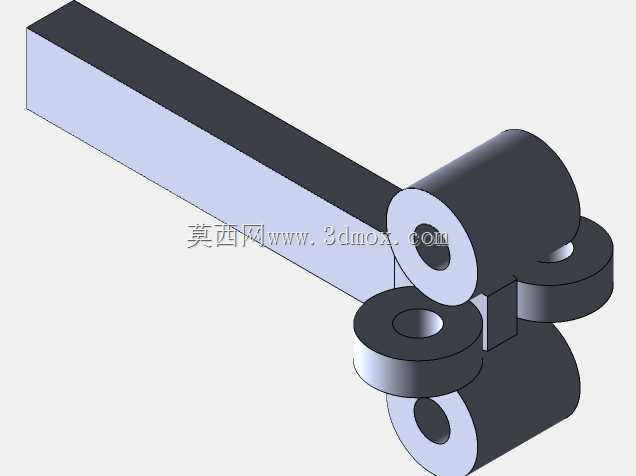

　　这套滚动导向辊组结构，主要应用在小型型材轧钢生产线的进料导向工位，承担坯料进入轧辊前的姿态校正、行进导向功能，避免长条形坯料在推送过程中出现偏斜、翘曲，保证坯料能够精准对准轧辊的轧制孔型，减少因进料错位导致的轧件废损、辊面异常磨损问题。从结构组成来看，整套构件包含长条形导向安装基座、三组错落布置的滚动辊体以及配套的铰接支撑座，安装基座采用矩形截面长条结构，可直接通过螺栓固定在轧机进料侧的机架安装面上，基座长度可根据生产线进料段的空间跨度灵活调整，安装时需保证基座上表面与轧辊进料基准面的平行度公差控制在0.1mm/m范围内，避免导向基准偏移。三组滚动辊体采用错位抱合式布置，其中两组辊体位于坯料行进路径的下侧，

　　单组辊体位于坯料行进路径的上侧，上下辊体之间预留的间隙与待轧制坯料的厚度尺寸匹配，辊体中心均设计有贯通安装孔，可通过销轴与支撑座形成转动配合，辊体表面做淬火硬化处理，硬度达到HRC55-60，能够承受坯料高速推送过程中的摩擦损耗，同时减少辊面与高温坯料接触时的变形量。支撑座与安装基座之间采用铰接连接结构，可根据坯料的实际厚度小幅调整上下辊体的开合间隙，适配一定尺寸范围内的坯料导向需求，无需频繁更换导向构件，提升生产线换型效率。设计过程中优先考虑了辊体的转动灵活性，销轴与辊体内孔之间预留合理的配合间隙，同时在辊体两端设计有防尘挡边结构，避免轧制过程中产生的氧化皮碎屑进入转动配合面，造成辊体卡滞、磨损加剧的问题。安装边界方面，

　　整套结构的横向安装宽度需匹配轧机机架的进料口宽度，辊组的最外侧轮廓不能超出机架的安装避让空间，避免与轧机的侧压调整机构、冷却喷淋管路产生运动干涉；基座上的安装孔采用长圆孔设计，可在安装时沿坯料行进方向调整整套辊组的前后位置，适配不同轧制工艺下的进料导向点需求。实际生产场景中，这类滚动导向结构相比传统的固定滑动导向槽，能够大幅降低坯料推送过程中的摩擦阻力，减少坯料表面的划伤缺陷，同时辊体的滚动摩擦形式能够降低推送机构的负载，减少进料推送设备的动力损耗。在冷加工轧制工况下，该结构还可适配不同截面形状的坯料导向，仅需更换对应轮廓槽型的辊体即可完成适配，无需整体更换导向基座，备件更换成本更低，维护操作也更为便捷。

　　结构的受力点主要集中在辊体与支撑座的铰接位置，设计时对该位置的销轴做了加粗处理，同时支撑座与基座的连接部位做了加强筋结构，能够承受坯料推送过程中产生的侧向冲击力，避免长时间受冲击出现结构变形、导向精度下降的问题。辊体的转动轴线均与坯料行进方向垂直，保证坯料在辊组之间行进时仅受沿行进方向的摩擦力，不会产生额外的侧向分力导致坯料扭转，进一步保障轧制前的坯料姿态稳定性。
