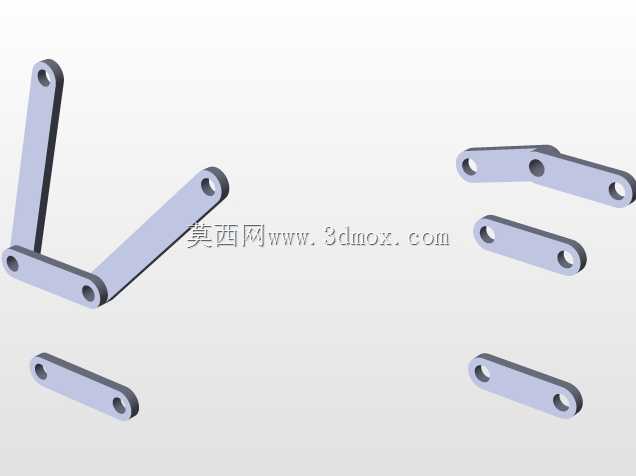

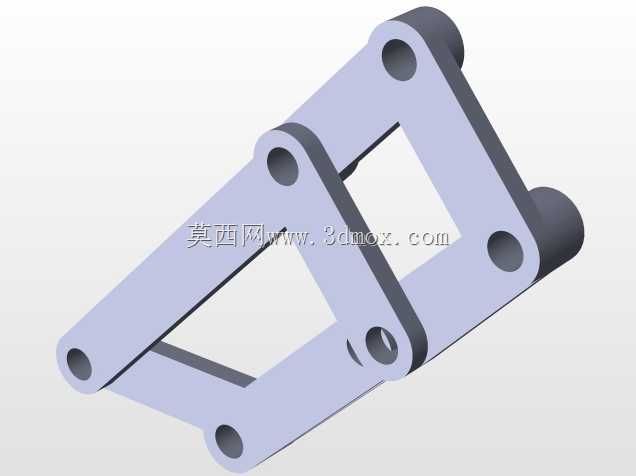

这类双孔长条形铰接连杆是机械传动系统里极为常见的传力构件,日常在轻工输送线的张紧调节机构、小型自动化设备的往复运动单元、通讯设备内部的启闭联动结构里都能见到它的身影,核心作用是在两个定距铰接点之间传递往复拉压力,完成既定轨迹的运动转换,不会单独作为功能件存在,必须配合两端的销轴、固定铰支座或者活动摆臂才能发挥作用。

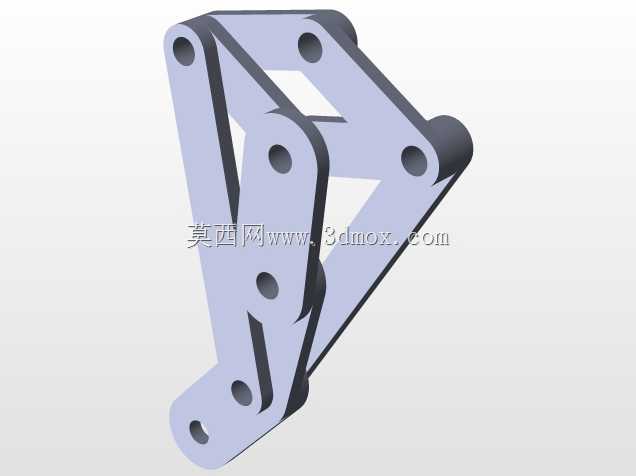

从结构设计逻辑来看,整体采用等厚度长板构型,两端做半圆头过渡,没有多余的凸台、减重槽或者异形结构,这种设计首先是规避了尖角带来的应力集中问题,在承受交变拉压载荷的时候,圆弧过渡区域的应力分布会比直角结构均匀30%以上,能有效降低长期往复运动下的疲劳断裂风险。两端的铰接孔采用同轴等径设计,加工时可以一次装夹完成两个孔的镗削工序,减少装夹带来的位置度误差,孔的内壁预留了足够的销轴配合面长度,不会因为接触面积过小导致销轴压溃或者连杆孔快速磨损。
实际选型应用的时候,首先要确认两个铰接孔的中心距尺寸,这个参数直接决定了联动机构的运动行程,中心距偏差超过0.1mm就可能导致机构卡滞或者运动轨迹偏移,安装时要注意连杆的平面必须和两端铰接件的回转平面保持平行,不能出现偏斜,否则运转过程中会产生额外的侧向弯矩,不仅会加速销轴和孔的磨损,还会让整个传动单元出现异常振动。连杆的厚度尺寸需要匹配传递的载荷大小,常规轻载联动场景下厚度在5-10mm即可满足使用要求,如果是重载传力场景,除了增加板材厚度,还需要在孔位位置加装衬套来提升耐磨性能。
从运动特性来说,这类连杆属于刚性铰接传力件,不存在挠性变形,运动传递的同步性非常好,只要两端铰接点的回转副间隙控制在合理范围,就能精准传递设定的往复运动,不会出现传动滞后或者轨迹偏移的问题。设计建模的时候,要重点关注两个孔的位置度公差、孔与连杆端面的垂直度公差,还有两端半圆头与杆身的相切顺滑度,避免建模时出现碎面、尖角或者几何重叠的问题,否则后续做运动仿真的时候会出现干涉报错,也会影响后续工程图导出和加工编程的准确性。
在通讯类设备的内部联动结构里,这类连杆常用来连接翻盖组件和锁止机构,依靠固定的孔距保证翻盖开合过程中锁止点的动作同步,不会出现卡壳或者半锁止的状态;在小型自动化送料机构里,它会连接凸轮输出端和送料滑台,把凸轮的回转运动转换成滑台的直线往复送料动作,因为结构简单,后期维护只需要定期检查铰接孔的磨损量、更换销轴即可,不需要复杂的调校流程,运维成本极低。建模过程中还要注意安装边界的预留,连杆摆动过程中扫掠的区域不能和周边的固定结构、管线发生干涉,所以在完成连杆本体建模后,需要做全行程的运动干涉检查,确认在最大摆角位置时,连杆的杆身、两端半圆头都和周边构件保留至少1mm以上的安全间隙,避免实际装配后出现运动碰擦的问题。
