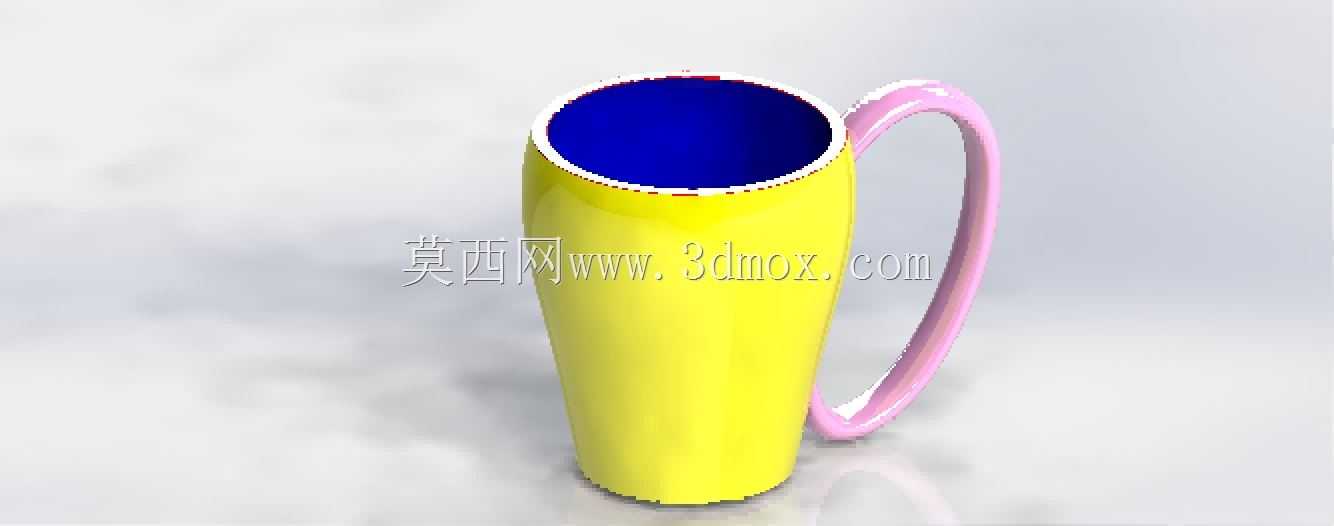

带把手撞色敞口饮水杯结构设计

　　这款带把手的敞口饮水容器，在日常民用场景中覆盖了办公桌面饮水、居家日常盛水、休闲场景饮品盛装等多个使用维度，区别于常规直身无柄水杯的设计逻辑，其结构设计全程围绕握持稳定性、盛装安全性、清洁便捷性三个核心工程目标展开。从杯身结构来看，整体采用上宽下窄的微锥度造型，锥度控制在3°以内，既保证了杯身堆叠收纳时的顺畅性，又避免了锥度过大导致的放置重心偏高问题，杯底设置了厚度1.2mm的平底支撑环，支撑环与放置平面的接触宽度控制在2mm，既能够保证放置时的摩擦力，避免桌面轻微水渍导致的杯体滑移，又不会因为接触面积过大导致杯底与桌面形成负压，拿起时产生吸附异响。杯口位置做了卷边处理，卷边的圆弧半径为1.5mm，该尺寸经过反复验证，

　　既能够保证饮用时唇部接触的贴合度，避免直口杯沿的锋利触感，又能够在杯口形成一圈加强筋结构，提升薄壁杯体的口部抗变形能力，即使日常使用中受到轻微侧向碰撞，杯口也不会出现凹陷变形的问题。把手部分采用与杯身差异化的配色设计，结构上采用C型大弧度曲面，把手内侧与杯身外壁的最小间隙控制在35mm，该尺寸能够适配绝大多数成年人的四指穿入握持需求，避免间隙过小导致的握持卡手问题，把手与杯身的连接位置设置在杯身总高度的1/3和2/3处，两个连接点的分布能够将握持时的力矩均匀分散到杯身壁面，避免单点连接导致的应力集中，长期盛接高温液体时也不会出现连接位置开裂的问题。杯体内壁采用光滑无死角的直弧过渡设计，内壁与杯底的过渡圆角为R5，

　　该尺寸既能够保证日常清洁时抹布或者杯刷可以无死角接触到所有内壁面，避免残留污垢，又不会因为圆角过大导致杯底实际盛装容积被过度占用。从壁厚设计来看，杯身主体壁厚均匀控制在1.8mm，该壁厚在采用常规食品级塑料或者陶瓷材质成型时，既能够保证足够的结构强度，日常手持捏压不会出现明显形变，又能够控制整体重量，满水状态下整体重量控制在500g以内，长时间单手握持不会产生明显的负重感。把手部分的壁厚略薄于杯身，控制在1.5mm，既能够保证把手的结构韧性，握持时带有轻微的弹性形变提升握持舒适度，又不会因为壁厚过大导致成型时出现缩痕问题，影响外观质感。杯体内腔的深度与杯口内径的比例控制在1.8:1，该比例下盛装液体时，

　　正常行走过程中液体的晃荡幅度不会超过杯口下沿10mm，即使盛装8分满的液体也不会出现晃荡溢出的问题，同时该比例也适配常规的杯刷长度，清洁时可以轻松触碰到杯底位置。在安装与适配边界上，该杯体的底部外径控制在70mm，能够适配绝大多数车载杯架、桌面杯垫的尺寸范围，不会出现底部过粗无法放入常规杯架的问题，杯身最大外径位置在杯口处，尺寸为78mm，搭配常规的杯盖时也能够找到适配的通用尺寸配件，无需单独开模制作专属杯盖。从使用场景的适配性来看，该结构既可以作为常温饮用水的盛装容器，也可以短时间盛装60-80摄氏度的热饮，杯身的壁厚能够起到一定的隔热作用，短时间握持不会出现烫手的问题，把手的隔热效果优于杯身主体，盛装热饮时握持把手可以完全避免高温触感。设计过程中还特意规避了常规带柄水杯容易出现的把手硌手问题，把手的所有外边缘都做了R2的圆角处理，没有任何尖锐的棱边结构，即使长时间握持也不会在手掌上留下压痕。杯身的外表面采用光滑面设计，没有额外的凸起纹理或者装饰结构，既能够降低成型时的模具复杂度，减少生产过程中的不良率，又能够避免外表面的凹凸结构残留污渍，日常擦拭清洁时可以一次性擦净所有外表面。
