双孔连杆式传动连接构件结构设计

　　这类双孔长条形连杆构件，是平面连杆传动机构里最常见的基础传力零件，在各类需要往复摆动、定距传动的机械场景里应用极广，从轻工包装设备的送料摆臂、通讯设备内部的小型联动机构，到通用输送线的挡料摆杆、小型工装夹具的锁紧联动结构，都能见到这类零件的身影。它的核心作用是在两个做定轴转动的铰接点之间传递既定行程的运动与扭矩，把主动端的旋转摆动转化为从动端的对应动作，传动过程中运动轨迹可控，传力路径直接，没有多余的传动间隙，只要安装孔位的同轴度、孔距公差控制到位，长期运行也不会出现明显的传动偏差。

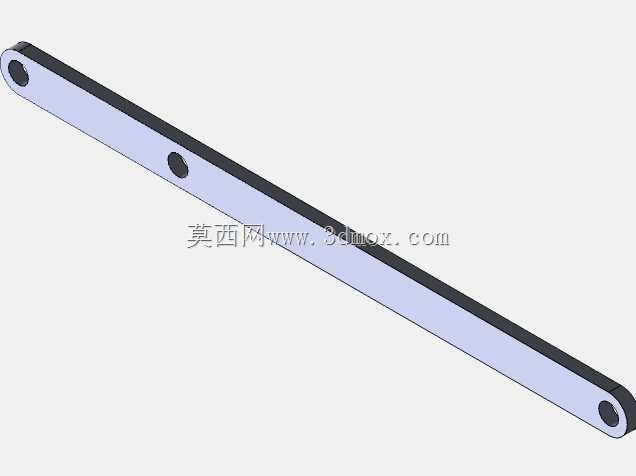

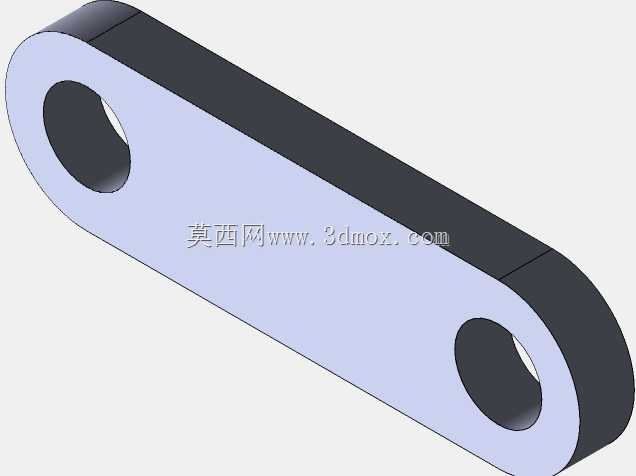

　　从设计逻辑上看，这类连杆的主体采用等厚度长条形板状结构，是为了在满足抗弯、抗扭强度要求的前提下，尽可能降低零件自身重量，减少传动过程中的惯性负载，两端的同轴等径圆孔是核心安装基准，孔的内壁需要做精加工处理，保证与配套铰接销轴的配合间隙控制在合理范围，既不能过紧导致装配卡滞、转动不畅，也不能间隙过大造成传动空程、运行异响。零件的棱边全部做了倒钝处理，没有尖锐的加工毛刺，一方面避免装配过程中划伤操作人员，另一方面也能减少应力集中点，避免长期交变载荷下从棱边位置萌生疲劳裂纹。主体截面采用矩形平直设计，没有多余的异形凸起或者减重凹槽，是因为这类小尺寸连杆的受力载荷不大，平直结构的加工工艺性更好，不管是采用板材铣削加工还是冲压成型，都能快速完成毛坯制备，后续的孔加工、表面处理工序也更易实现，批量生产时的成本控制优势明显。

　　从安装边界来看，这类连杆的核心安装尺寸是两孔的中心距，这个尺寸直接决定了传动机构的摆动行程与从动端的运动轨迹，设计时需要严格按照机构运动仿真得出的最优孔距来设定公差，通常孔距公差会控制在IT7级精度范围内，保证装配后机构的运动精度符合设计要求。两端安装孔的孔径需要和配套的铰接销轴、轴套尺寸匹配，孔的端面需要与孔轴线保持垂直，避免装配后销轴出现偏斜，导致连杆转动时出现卡滞、单侧磨损加剧的问题。零件的整体厚度需要根据实际传递的扭矩大小来核算，既要保证在最大传力工况下不会出现弯曲变形，也要避免厚度过大造成不必要的材料浪费与机构整体重量增加。安装时需要注意，两个铰接点的轴线必须保持平行，否则连杆运行过程中会承受附加的扭转力矩，轻则加快铰接位置的磨损，重则导致连杆变形断裂。

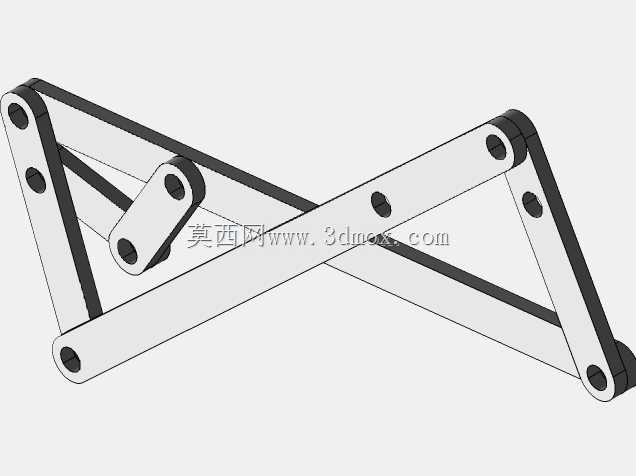

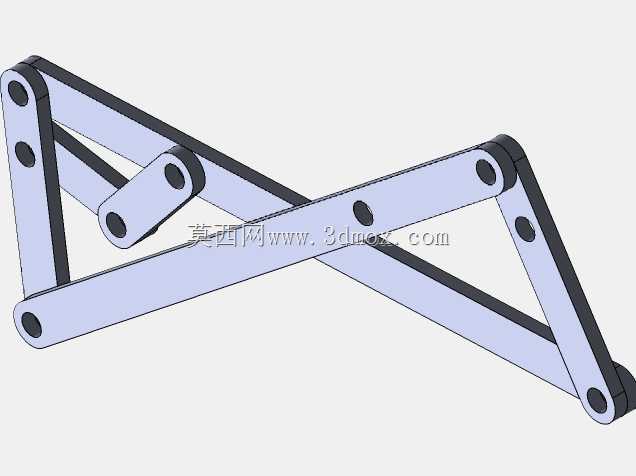

　　在实际使用场景中，这类连杆通常会配合铜套或者滚针轴承安装在铰接孔内，降低转动过程中的摩擦阻力，减少磨损量，延长零件的使用寿命。零件的表面通常会做发黑或者镀锌处理，提升防锈能力，适应不同工况下的使用环境，比如在有少量切削液、潮湿的加工设备内部使用时，表面处理层能有效避免零件锈蚀，保证铰接位置长期转动灵活。不同于异形结构的定制连杆，这种平直双孔连杆的通用性较强，只要孔距、孔径、厚度参数匹配，就可以在不同的机构里替换使用，维护更换时的备件成本也更低。设计这类零件的时候，不需要做过于复杂的力学仿真，只要按照常规的悬臂梁抗弯强度核算，结合实际工况的安全系数要求确定截面尺寸即可，重点要把控的是孔位的位置精度与孔的加工光洁度，这两个参数直接影响整个传动机构的运行平稳性与使用寿命。很多小型自动化设备里的联动机构，之所以会出现运行抖动、异响、定位不准的问题，往往不是因为动力源或者控制系统的问题，恰恰是这类基础连杆零件的孔位公差超差、安装配合间隙不合理导致的，所以在建模和加工阶段，对这类基础零件的精度把控不能掉以轻心。
