小型铝线材弯折成型工装结构

　　这套小型线材弯折结构，主要面向小直径铝线材的小批量弯折成型场景，常见于电子接插件引线、小型五金挂件线材、通讯组件内部连接铝线的预成型工序，区别于大型数控弯线设备的大占地、高投入特性，这类简易弯折结构可直接搭载在小型工作台面，适配多品种小批量的线材加工需求，不需要复杂的数控编程，操作人员仅需手动送料即可完成指定角度的弯折作业，在小型五金加工车间、电子组件预装工位的适配性极强。

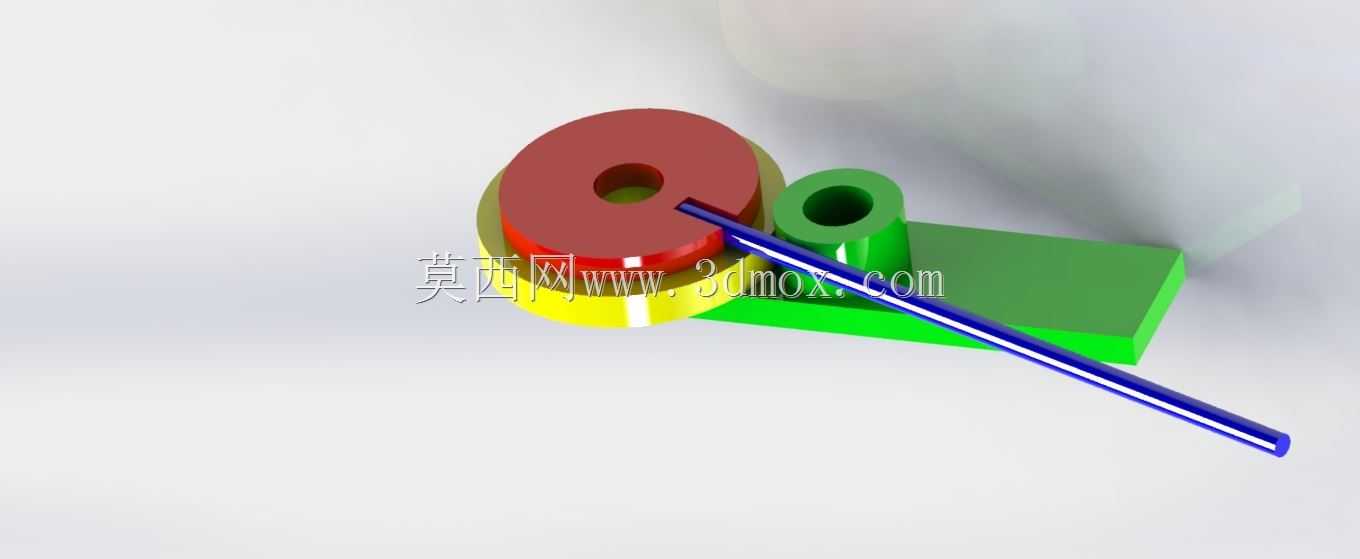

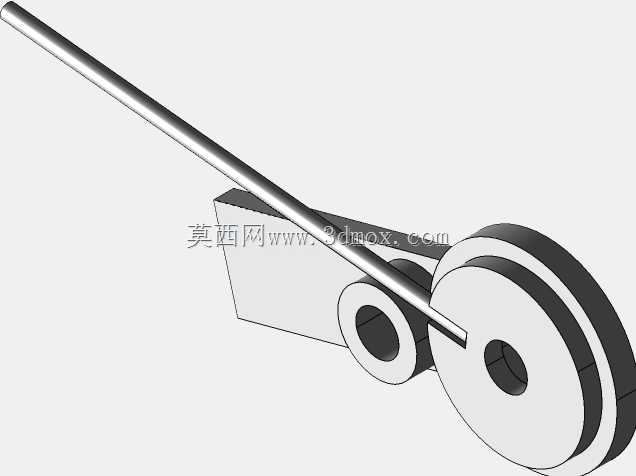

　　从功能实现逻辑来看，整套结构依靠定径轮与定位挡块的配合完成线材的弯折成型：带中心孔的红色轮体为弯折定径轮，中心孔用于穿装固定转轴，轮体的外圆尺寸直接决定线材弯折处的内圆角半径，设计时可根据不同线材的弯折圆角要求，快速更换不同外径的定径轮，无需拆解整套工装的主体安装结构；旁侧的绿色立式柱体为线材定位挡套，柱体内孔可根据待加工线材的直径做适配更换，送料时线材从挡套内孔穿入，端部抵到定径轮的限位位置后，转动摆臂即可带动线材沿定径轮外圆完成弯折，下方的绿色安装基板为整套结构的承载基体，基板上预留的安装孔可直接将工装固定在工作台面，避免弯折作业时结构移位影响成型精度。

　　设计过程中首先要明确待加工线材的材质与直径参数，针对铝线材塑性较好、弯折回弹量小的特性，定径轮的外圆粗糙度需要控制在Ra1.6以下，减少线材弯折过程中表面的刮擦损伤，避免铝线表面出现划痕影响后续的表面处理或装配使用；定位挡套的内孔与线材的间隙控制在0.1mm到0.2mm之间，间隙过大易导致送料时线材偏斜，造成弯折角度出现偏差，间隙过小则会增加送料阻力，提升操作人员的作业强度。摆臂的长度设计需要匹配常用的弯折角度范围，摆臂过长会增加操作行程，降低作业效率，摆臂过短则会导致弯折时需要施加的操作力过大，长期作业易造成操作人员疲劳。

　　安装边界方面，整套结构的基板采用平板式设计，整体占用台面尺寸不超过200mm*150mm，不需要额外的气源、电源接入，纯手动作业的模式使其可灵活布置在生产线的任意预装工位，不需要对现有生产线做大规模改造；定径轮与定位挡套均采用快拆式的轴装固定结构，更换不同规格的配件仅需松开顶部的紧固螺丝即可完成，换型时间可控制在1分钟以内，适配多规格线材的快速换产需求。

　　实际使用过程中，这类简易弯折结构可稳定完成0度到180度范围内的任意角度弯折，弯折角度的控制依靠基板上预设的角度定位块实现，操作人员将摆臂转动到对应定位块位置即可完成指定角度的弯折，不需要额外的角度测量，单次弯折作业的时长可控制在3秒以内，相比手工持钳子弯折的作业方式，成型后的线材弯折圆角一致性更高，角度偏差可控制在±1度以内，能有效减少后续装配时的适配调整工作量。针对铝线材弯折时易出现的表面压伤问题，定径轮与摆臂的线材接触位置均做了圆角倒钝处理，所有与线材接触的棱边都做了R0.5以上的圆角，避免硬棱刮伤铝线表面的氧化层，保障成型后线材的外观质量。

　　结构的受力设计上，固定转轴采用过盈配合压装在基板上，定径轮与转轴之间采用间隙配合，转动过程中无卡滞，长期使用后仅需定期在转轴位置添加少量润滑脂即可维持顺畅转动，整套结构没有易损的复杂传动部件，维护成本极低，适合小型加工场景的长期连续使用。定位挡套的安装位置可沿基板上的长条形安装槽做前后调整，适配不同长度的线材弯折定位需求，调整完成后拧紧紧固螺丝即可固定位置，不需要额外的定位工装辅助校准。
