双辊式轧制压合机构结构设计

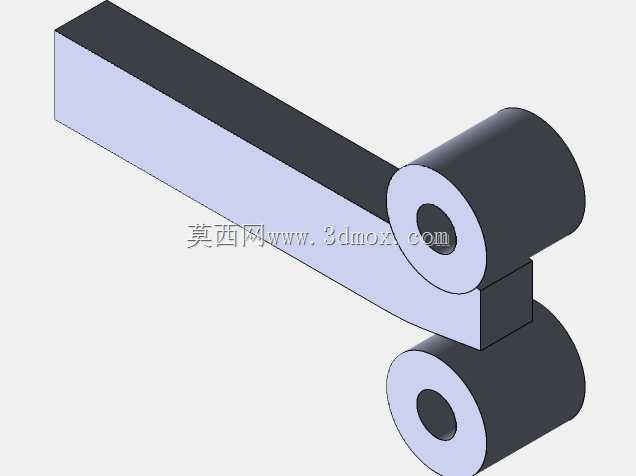

　　在金属型材冷加工、薄带材连续压延的生产场景中，这类双辊压合结构是轧制工序里的核心执行单元，不同于大型热轧产线的重型轧机，该结构更适配小截面坯料的常温压下作业，常见于五金配件坯料成型、窄带材精轧、复合金属层压合的中小型加工工位。从实际作业逻辑来看，上下两个平行布置的辊体是直接接触坯料的工作部件，辊体中心的通孔用于穿装芯轴与轴承组件，配合机架上的安装座实现辊体的定轴转动，两个辊体之间预留的辊缝尺寸根据待加工坯料的压下率提前调整，当坯料从两辊间隙送入时，依靠辊面与坯料表面的摩擦力拽引坯料持续通过辊缝，借助辊体施加的径向压力让坯料产生预期的塑性变形，完成截面减薄、表面压平或者多层材料复合压合的工序动作。

　　连接两个辊座的弧形摆臂是整个结构的受力承载件，设计时特意采用了变截面的弧形轮廓，而非直臂结构，一方面是为了避让坯料的进料路径，避免坯料输送过程中与臂体发生剐蹭干涉，另一方面弧形的力传导路径能更好地分散轧制过程中产生的径向反力，减少臂体根部的应力集中，相比等截面直臂，在同等用料重量下能获得更高的结构刚度，降低重载轧制时的臂体形变余量。从安装边界来看，两个辊体的同轴度公差需要控制在0.02mm以内，避免辊缝不均导致的坯料压延厚度偏差，摆臂上端的辊座与驱动端连接时，要保证动力输出轴与辊体芯轴的平行度，防止运转过程中出现辊面偏磨、轴承异常发热的问题。辊体的工作面采用了高硬度的耐磨材质设计，表面粗糙度控制在Ra0.8以下，

　　既可以减少坯料压延后的表面划痕，也能降低辊面的磨损速率，延长连续作业的维护周期。在实际产线适配中，该结构可以单独作为简易轧制单元使用，也可以多组串联布置，实现多道次连续压下，逐步将坯料加工到目标截面尺寸，相比大型成套轧机，这类紧凑结构的占用空间更小，安装调试的灵活度更高，非常适合小批量定制化型材加工、实验室材料轧制试验这类对设备占地、改造成本敏感的场景。设计过程中需要重点核算摆臂的抗弯截面模量，根据最大轧制力的载荷工况校核臂体的形变位移量，确保满载轧制时辊缝的形变量不超过工艺允许的厚度公差范围，同时辊体芯轴的直径要匹配对应的轴承承载能力，避免长时间重载下出现芯轴挠曲变形，影响轧制精度。另外，

　　摆臂与下辊座的连接部位采用了一体式的衔接结构，减少了装配式连接的间隙累积，保证上下辊的中心距调整精度，当需要适配不同厚度的坯料加工时，只需调整上辊座的压紧行程即可改变辊缝尺寸，无需整体拆装结构主体，换产调整的操作效率更高。在进料端的结构轮廓处理上，摆臂朝向进料方向的侧面做了圆弧过渡，没有尖锐的棱角凸起，既能避免操作人员送料时的磕碰风险，也不会勾挂坯料表面的氧化皮或者防护涂层，适配多种材质的坯料加工作业。
