彪马品牌标识轮廓线切割加工参考模型

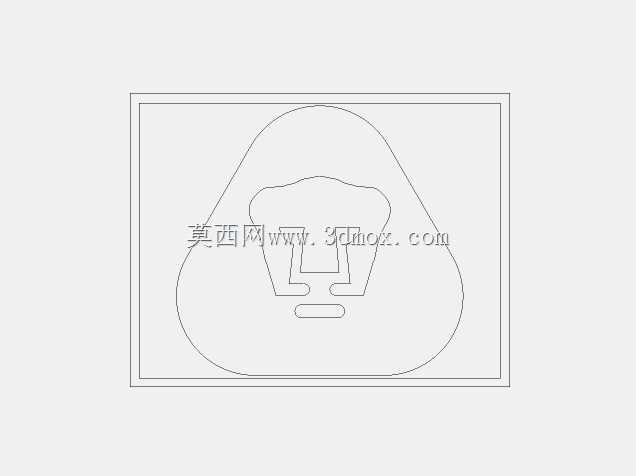

　　该标识轮廓模型主要面向标识标牌加工、品牌周边产品开模、装饰件切割等场景的结构设计参考，在实际生产环节中，这类平面轮廓类模型常作为激光切割、线切割、冲压落料的加工基准，也可作为品牌展示件三维建模的轮廓草绘基础。从结构设计角度看，模型整体采用闭合轮廓线构建，外轮廓为类三角的圆润弧面造型，边缘全部做了R角过渡处理，没有尖锐棱角，既避免了加工过程中应力集中导致的工件崩边问题，也能满足日常接触类标识件的安全使用要求，不会出现划手的情况。内部的美洲豹头部造型轮廓做了分层线条处理，区分了头部外轮廓与口鼻部的造型边界，下方预留了两个对称的卡扣安装位与一个长圆形定位孔，安装位的尺寸与常规卡扣的过盈配合公差相匹配，

　　长圆孔的设计可以抵消安装面的平面度误差，在实际装配时允许±0.5mm的位置调整量，降低安装对位的难度。设计过程中优先保证了轮廓线条的顺滑度，所有曲线段都采用G1连续过渡，没有出现拐点生硬、曲率突变的情况，在导入CAM加工软件生成刀路时，不需要额外做线条光顺处理，能直接生成连续的切割路径，减少加工前的预处理工作量。模型的整体外轮廓边界控制在矩形图框范围内，长宽比例接近1:1.2，适配常规的方形标牌安装基座，安装位的中心距与常见的小型装饰件安装孔位通用，不需要额外重新打孔适配现有安装基座。在实际使用场景中，这类轮廓模型可以直接导出为DXF格式用于平面切割加工，也可以基于该轮廓拉伸生成实体，做不同厚度的标识牌、装饰贴、

　　品牌周边配件的三维结构，拉伸时可以根据实际使用需求调整拔模角度，用于注塑开模时，外轮廓的拔模斜度设置为1.5°即可满足脱模要求，不会出现粘模的情况。模型内部的镂空区域线条也做了闭合处理，切割加工时不会出现断刀、路径错乱的问题，镂空区域的最小宽度控制在3mm以上，满足激光切割最小加工缝宽的要求，不会出现加工时材料烧穿、轮廓变形的问题。针对不同的加工场景，该轮廓模型可以灵活调整比例，当用于大型户外标识制作时，可以等比例放大轮廓尺寸，安装位的位置也会随比例同步调整，保证安装受力点均匀分布在标识件的下半部分，安装后不会出现重心偏移、晃动的情况；当用于小型数码产品表面的装饰标识时，可以等比例缩小到适配的尺寸，

　　内部的细节线条在缩小后依然保持清晰，不会出现线条重叠、无法加工的问题。从建模逻辑上看，该模型采用草绘轮廓的方式构建，所有线条都为单一闭合段，没有多余的重叠线、碎线，在不同三维软件之间转换格式时不会出现线条丢失、轮廓变形的问题，兼容性较强，不管是用于机械加工刀路生成，还是用于平面设计的矢量素材参考，都能直接调用，不需要重新描线。在结构强度方面，外轮廓的圆弧过渡设计让整个标识件在受到侧向冲击力时，应力可以沿着弧面均匀分散，不会在转角位置出现应力集中断裂的情况，下方的两个卡扣安装位做了加宽处理，卡扣卡入后受力面积更大，长期使用不会出现卡扣断裂、标识脱落的问题，长圆形定位孔的长度方向与安装时的调整方向一致，装配时可以快速对位，提升装配效率。
