37通道螺旋接线端子板结构设计

　　在工业测试测量、分布式数据采集系统的柜内布线场景里，多通道信号的规整转接一直是现场布线的核心痛点——大量传感器、执行器的线缆如果直接接入采集卡或IO模块，不仅布线杂乱，后期查线、维护的难度极高，还容易因为线缆拉扯导致接口松脱，引发信号中断故障。这款37通道的螺旋式接线端子板，正是针对这类高密度信号转接需求开发的转接部件，核心作用是在外部现场线缆与内部采集设备之间建立可靠的中转连接界面，把零散的多路线缆统一规整到板端，通过标准化的对接接口实现信号的稳定传输。

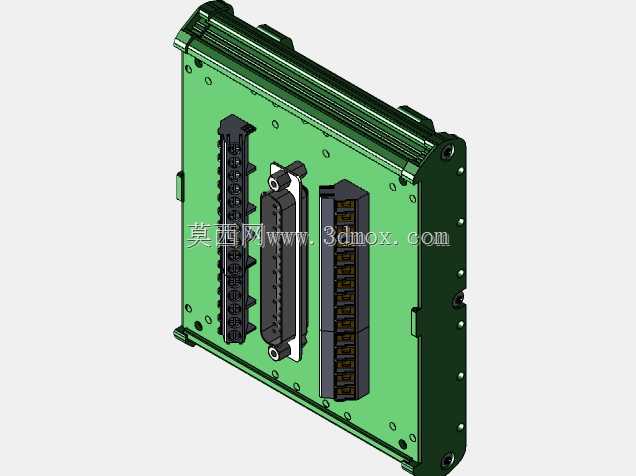

　　从实际使用场景来看，这类端子板常配套UEI系列数据采集板卡使用，适配工业现场37路模拟量、数字量信号的集中转接，不管是实验室测试台架的信号布线，还是工业控制柜内的IO信号分接，都能大幅降低布线的复杂度。设计上采用绿色FR4玻纤板作为基底，兼顾绝缘性能与结构强度，板载的螺旋压接端子排采用错位排布，每一路接线位都预留了足够的螺丝刀操作空间，现场接线时不需要额外倾斜工具就能完成螺丝锁紧，避免了高密度端子排常见的操作干涉问题。

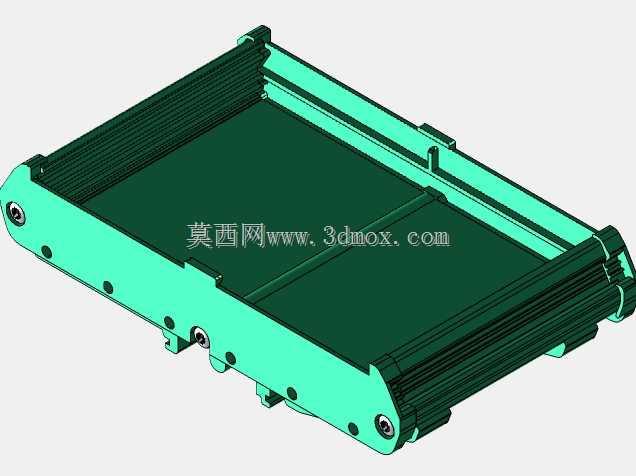

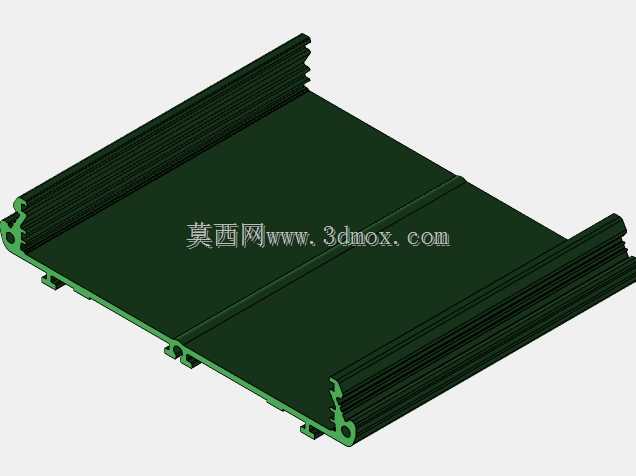

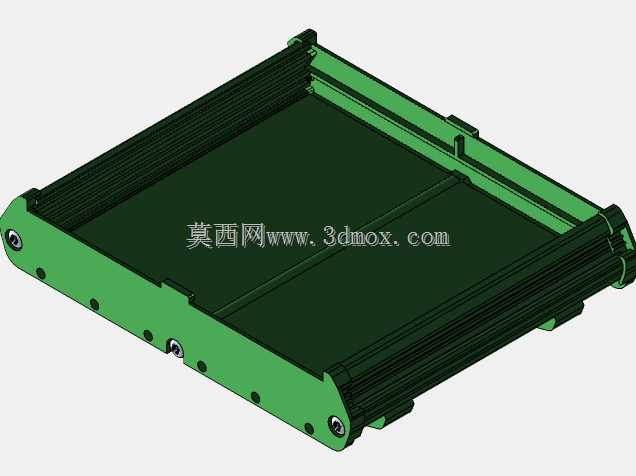

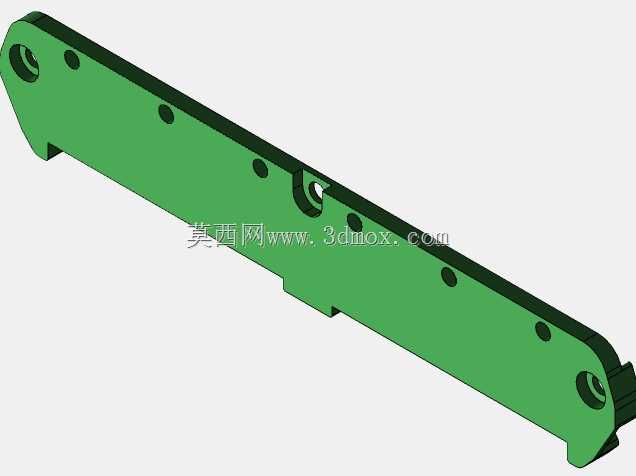

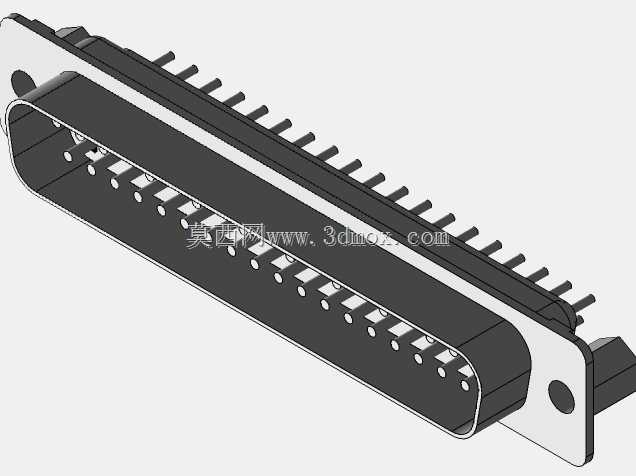

　　结构设计层面，板体四周设置了一体化的绿色金属安装围边，围边上预留了标准的安装孔位，既可以通过底部的塑料支撑脚实现导轨式安装，适配控制柜内标准DIN导轨的卡装需求，也可以通过围边的螺丝孔直接固定在安装平板上，两种安装方式覆盖了不同柜内布局的需求。围边的边角做了圆弧过渡处理，避免安装过程中划伤操作人员或线缆绝缘层，板体边缘的接插件位置做了定位凸台，对接配套排线或板卡时能快速对位，不会出现插反、插偏的问题。

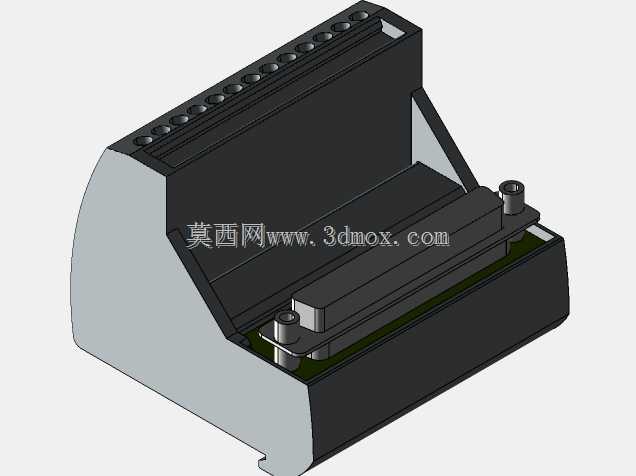

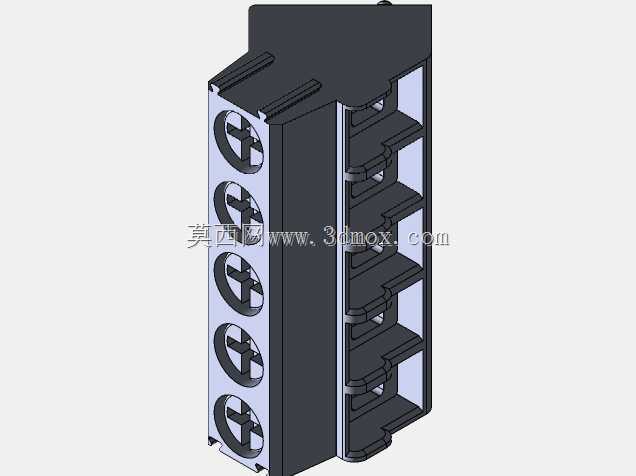

　　接线端子采用螺旋压接结构，相比弹片式端子，螺旋压接的锁紧力更大，在有振动的工业现场环境下，能长期保持线缆连接的可靠性，不会因为设备运行的微幅振动出现接线松脱、接触电阻变大的问题。端子的导电部分采用铜合金镀镍处理，兼顾导电性能与抗氧化能力，长期在工业环境下使用也不会出现接触件氧化导致的信号衰减。不同功能的端子排采用分区排布，信号端、公共端、屏蔽层接线位做了明确的区域划分，现场接线时可以快速区分不同功能的接线位，减少接错线的概率。

　　安装边界方面，板体整体为矩形结构，整体厚度控制在较低范围，安装时占用的柜内纵深空间小，适合在紧凑的控制柜内多层布置。底部支撑脚的高度经过核算，安装后板体底部与安装面之间预留了足够的走线空间，板底引出的短线缆可以直接从支撑脚之间的空隙走线，不会出现线缆被板体挤压的问题。板上的所有接线位的螺丝规格统一，现场接线只需要一把对应规格的螺丝刀就能完成全部接线操作，不需要频繁更换工具，提升现场施工效率。

　　在信号完整性设计上，板上的走线采用等长优化设计，对于高速模拟信号的传输，能减少不同通道之间的信号延迟差，保证多通道信号采集的同步性。板体预留了屏蔽层接线位，可以将现场线缆的屏蔽层统一接在板端的接地汇流位，再通过单点接地接入系统地，有效降低工业现场的电磁干扰对弱信号传输的影响，提升信号传输的稳定性。围边的金属结构也能起到一定的电磁屏蔽作用，减少外界电磁辐射对板上走线的干扰。

　　从维护角度来看，这种集中式的端子板把所有外接信号都集中在一个界面上，后期系统维护、通道更换时，只需要在端子板上操作对应的接线位，不需要插拔采集卡端的连接线，避免了频繁插拔采集卡接口导致的接口磨损，延长核心采集设备的使用寿命。同时板上的每一路接线位旁边都预留了标识位，可以粘贴通道标签，后期查线时可以快速对应通道号，大幅降低维护的时间成本。
