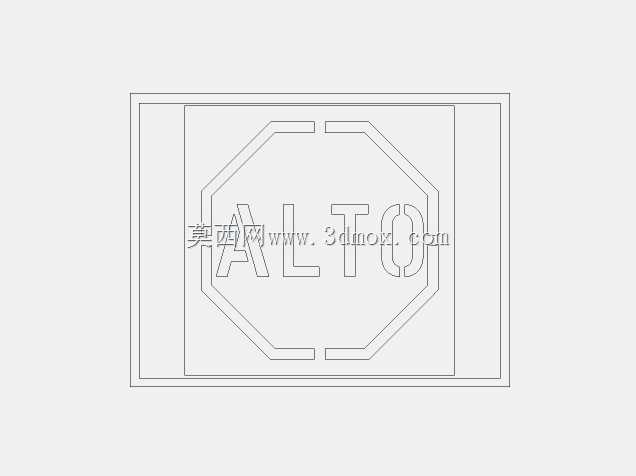

ALTO标识冲压成型模具结构设计

　　这套模具针对ALTO字样标识的薄板冲裁成型需求开发，主要应用于消费电子外壳标识、小型设备铭牌、装饰件的批量冲压加工场景，适配常见的0.3-1mm厚度的冷轧钢板、铝合金薄板、不锈钢带材等常用冲压基材，可直接安装在普通开式可倾压力机上完成单工序冲裁作业，无需额外搭配复杂的自动化送料结构即可满足中小批量的标识件生产需求。从结构设计逻辑来看，整套模具采用正装式单工序冲裁布局，凸模部分按照ALTO字样的轮廓做分体式镶拼处理，针对字母A、L、T、O的不同转角与窄边结构，单独拆分加工镶块后装入凸模固定板，既避免了整体式凸模在窄缝位置加工难度大、热处理易开裂的问题，也方便后续生产过程中出现刃口磨损时单独更换对应镶块，减少模具维护的成本与停机时间。

　　凹模部分则采用整体式凹模套结构，刃口位置按照冲裁间隙要求做直壁+漏料斜度的设计，直壁段高度控制在3-5mm，既保证冲裁过程中刃口的支撑强度，避免长期冲裁出现刃口倒锥导致的毛刺超标，也能让冲裁完成的标识件顺利通过漏料孔滑出模具工作区，不会出现积料卡模的问题。模具的安装边界尺寸适配常规16吨级开式压力机的工作台面，模柄采用标准直径的压入式结构，可直接装入压力机滑块的模柄孔完成快速装夹，上下模之间设置了对称布置的两个导柱导套结构，导柱采用SUJ2轴承钢淬火处理，表面硬度达到HRC60以上，配合铜合金导套实现无间隙滑动导向，保证合模过程中凸凹模的冲裁间隙均匀分布，避免出现啃模、冲裁毛刺过大的问题。在实际生产应用中，

　　这套模具可直接用于通讯设备外壳的品牌标识冲制、小型家电面板的LOGO成型、五金装饰件的图案冲裁等场景，针对不同厚度的基材，只需更换对应间隙的凸模镶块即可快速切换生产，无需重新制作整套模架，大幅提升了工装的复用率。模具的卸料结构采用弹性卸料板设计，卸料弹簧均匀布置在凸模固定板周边，保证卸料过程中压力均匀作用在板料表面，避免薄料冲裁过程中出现板料翘曲、标识件变形的问题，卸料板上对应凸模的位置做精准的导向让位孔，合模过程中卸料板先压紧板料再完成冲裁动作，能有效控制冲裁件的平面度，保证冲制完成的ALTO标识边缘平整、无塌角变形，后续无需额外的整平工序即可直接进入表面处理或装配环节。从设计细节来看，针对字母O的封闭轮廓结构，

　　凸模内部设置了专用的顶料销，配合背面的弹簧结构，在开模过程中将卡在凸模上的废料及时顶出，避免废料随凸模上行带料导致的下一次冲裁定位偏差；字母A的三角尖点位置，凸模刃口做了微小的圆角过渡处理，避免尖角位置热处理应力集中导致的崩刃问题，同时也能减少冲裁过程中尖点位置的毛刺生成，提升成品标识的外观质量。整套模具的闭合高度、开模行程都匹配常规小型压力机的参数范围，安装时无需对设备做额外改造，上下模的定位槽采用标准结构，车间操作人员可快速完成装夹调试，换模时间控制在15分钟以内，适配多品种小批量的柔性生产需求。在冲裁精度控制方面，导柱导套的配合间隙控制在0.01mm以内，凸凹模的冲裁间隙按照基材厚度的5%-8%选取，针对0.5mm厚度的常用铝板，单边间隙设置为0.03mm，可保证冲裁断面的光亮带占比达到80%以上，断面粗糙度满足后续阳极氧化、喷涂等表面处理的要求，不会出现断面锯齿、毛刺超标的问题。模具的模座采用45号钢调质处理，整体厚度足够承受冲裁过程中的冲击力，长期使用不会出现模座变形导致的间隙偏移问题，紧固螺钉、定位销都采用标准件，方便后续维护更换，降低工装的全生命周期使用成本。
