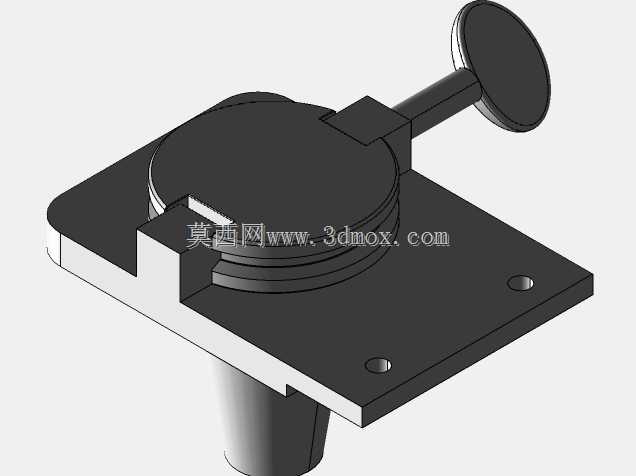

机加工工位手动压紧式旋转刀架夹具

　　这套手动旋转压紧夹具主要适配小型台式钻床、轻型铣床的工位装夹需求，针对小尺寸盘类、轴类零件的多面加工场景设计，可在单次装夹后通过旋转工位完成多个加工面的工序切换，减少重复装夹带来的定位误差，在小批量零件加工、教学实训工位、维修车间零散加工场景中实用性较强。夹具底座采用方形平板结构，四个角预留沉头安装孔，可直接通过内六角螺栓固定在机床工作台的T型槽上，安装时需保证底座上平面与机床主轴轴线的垂直度误差控制在0.02mm以内，避免加工时出现位置偏差。底座上方的旋转承载盘为圆形结构，盘面加工有平行定位槽，可配合压板、定位块装夹不同外形的工件，旋转盘与底座之间采用止口配合定位，旋转间隙控制在0.01mm以内，保证每次旋转后的重复定位精度，旋转到位后通过侧边的偏心压紧手柄实现锁紧，手柄操作力控制在150N以内，操作人员无需额外工具即可手动完成锁紧与松开动作，切换工位的操作时间可控制在5秒以内，大幅提升多工序加工的流转效率。

　　从结构设计逻辑来看，这套夹具没有采用复杂的气动或液压驱动结构，完全依靠纯机械结构实现装夹与旋转功能，维护成本极低，不存在气动元件漏气、液压元件漏油的故障隐患，适合无气源配套的小型加工场景使用。侧边的锁紧手柄采用偏心轮结构，锁紧行程为3mm，可补偿旋转盘长期使用产生的磨损间隙，当锁紧力出现衰减时，只需调整偏心轮的连接销轴位置即可恢复锁紧力矩，无需整体更换零部件。旋转盘的中心预留有通用定位孔，可安装弹簧夹头、心轴等定位元件，适配带内孔的盘类零件、小直径轴类零件的装夹需求，盘面的T型槽间距为12mm，可搭配标准M8螺栓的压板组件，兼容市面上多数通用机床夹具配件。

　　安装边界方面，这套夹具的底座外形尺寸为160mm×160mm，整体高度（含手柄抬起状态）为120mm，旋转盘直径为100mm，手柄伸出最大长度为85mm，安装时需在机床工作台预留至少250mm×200mm的操作空间，保证手柄旋转操作时不会与机床护罩、刀具主轴发生干涉。夹具的主要受力部件均采用45号钢调质处理，底座与旋转盘的配合面经过磨削加工，表面粗糙度达到Ra1.6，保证旋转动作顺畅无卡滞，锁紧接触位置镶嵌有硬质合金垫片，避免长期锁紧操作导致接触面出现压痕变形，延长夹具的整体使用寿命。

　　在实际加工应用中，这套夹具可承担钻孔、扩孔、铰孔、小型平面铣削等轻负荷加工工序的装夹任务，单次装夹可夹持的工件最大直径为90mm，最大装夹高度为60mm，可承受的最大切削力为800N，不适合重载铣削、大直径孔钻削的加工场景。设计时特意将操作手柄设置在夹具的侧前方，符合操作人员的手动操作习惯，锁紧时手柄向下压动即可完成锁紧，松开时向上抬起即可转动旋转盘，操作动作符合人体工程学，长时间重复操作也不易产生疲劳。旋转盘的圆周方向加工有四个等分定位凹坑，配合底座上的弹簧定位销，可实现90度等分的快速定位，针对需要四等分加工的零件，无需额外打表找正即可快速切换到对应加工工位，定位误差可控制在0.03mm以内，满足一般精度零件的加工要求。如果需要加工非等分角度的零件，也可以将定位销拔出，旋转到任意角度后再通过偏心手柄锁紧，适配不同加工角度的装夹需求。
