辐条式轨道走行轮结构设计方案

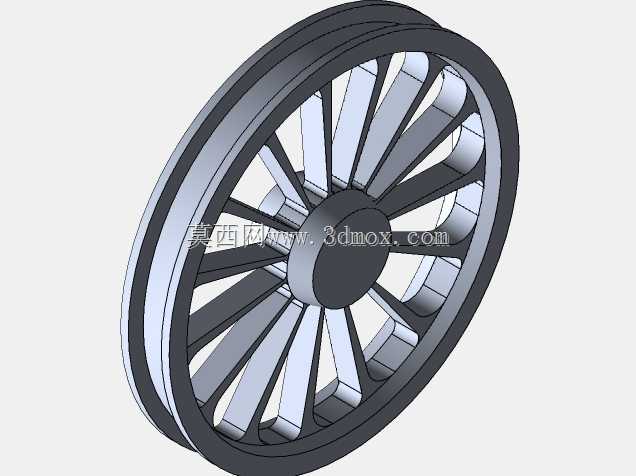

　　这类辐条式走行轮常见于轨道类行走机构中，区别于实心轮的厚重结构，辐条式设计在保证轮体整体刚性的前提下，大幅降低了旋转部件的自身惯量，对于频繁启停的走行工况来说，能有效降低驱动端的负载冲击，减少动力输出的冗余配置。从实际应用场景来看，这类轮体既可以适配小型轨道巡检设备的走行部，也能作为轻型输送线的从动轮使用，轮缘的凸起结构能够卡合在轨道侧面，避免走行过程中出现脱轨偏移，相比平轮结构的对中性更好，不需要额外加装侧向导轮就能维持直线走行的精度。

　　在结构设计层面，轮体采用等距分布的变截面辐条连接外圈轮辋与中心轮毂，每根辐条的截面从轮毂端向轮辋端逐步收窄，这种设计并非单纯为了造型美观，而是经过受力校核后匹配的应力分布逻辑：轮体承受垂向载荷时，轮毂位置的应力集中系数最高，更厚的辐条根部能够分散安装轴传递的支撑力，避免辐条根部出现疲劳断裂；靠近轮辋的辐条段受力更小，收窄截面可以减少不必要的材料冗余，同时降低轮体旋转过程中的风阻，对于高速走行的工况来说，均匀分布的辐条还能平衡旋转过程中的动平衡量，减少轮体转动时的径向跳动。轮辋部分采用双层台阶结构，外侧的轮缘高度根据适配的轨道宽度做了边界限定，安装时轮缘与轨道侧面预留1-2mm的间隙，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致走行晃动；轮辋与轨道接触的踏面做了微弧处理，接触应力分布更均匀，长期使用不会出现局部磨耗凹陷，延长轮体的更换周期。

　　中心轮毂的内孔是安装配合的核心边界，设计时根据适配的轴径做了公差匹配，通常采用H7/k6的过渡配合，保证轮体与转轴之间不会出现相对转动，轮毂的轴向长度略大于辐条的轴向厚度，两侧突出的部分可以作为安装定位面，装配时顶住轴上的轴肩或者锁紧挡圈，不需要额外调整轮体的轴向位置，就能保证轮体与轨道的对中精度。轮毂与辐条的过渡位置做了大圆角处理，避免直角结构带来的应力集中，在承受冲击载荷时，圆角能够将应力平滑分散到相邻的辐条上，不会出现局部应力超过材料屈服强度的问题。

　　从建模逻辑来看，这类轮体的设计首先要确定走行载荷上限，根据载荷计算轮辋的最小厚度、辐条的数量与截面尺寸，再结合安装空间确定轮体的最大外径、轮毂内孔直径与轴向安装尺寸。建模过程中优先采用圆周阵列的方式生成辐条结构，保证每根辐条的尺寸一致性，避免手动逐个绘制带来的尺寸误差，后续做有限元校核时，均匀的结构网格划分也能提升应力计算的准确性。轮体的所有棱边都做了倒角处理，不仅是为了去除加工毛刺，安装过程中也能避免锐边划伤操作人员，装配时倒角结构还能起到导向作用，方便轮体顺利压装到转轴上。

　　在实际选型匹配时，需要注意轮体的安装边界：轮毂内孔的尺寸要与驱动轴或者从动轴的轴径完全匹配，轮辋的踏面宽度要大于轨道顶面的宽度，保证接触面积足够，轮缘的内侧间距要比轨道头部宽度大出合理间隙，避免温度变化导致轨道热胀冷缩后出现卡轮。这类辐条轮相比同尺寸的实心轮，重量能降低40%左右，对于对自重有严格要求的轻型行走设备来说，这种轻量化设计能够提升设备的有效载荷占比，降低整体能耗。同时辐条之间的空隙也方便日常检查维护，能够直接观察到轮毂与轴的配合位置是否出现松动、辐条是否出现裂纹，不需要拆卸轮体就能完成常规巡检，维护效率更高。
