CSWA认证考核用L型定位连接支座

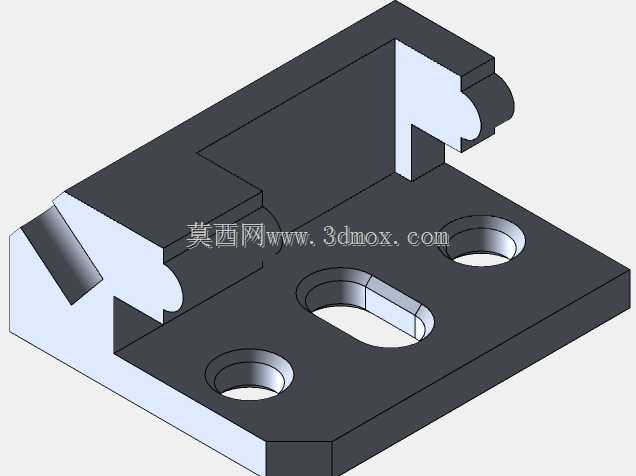

　　这款L型结构的定位连接支座，是机械设计能力考核场景中用于校验建模逻辑、工程图规范掌握程度的典型练习构件，同时也可作为小型工装夹具、桌面级实验设备、轻型传动模组中的基础连接固定件使用。从实际应用场景来看，这类带双侧卡接凸台的支座，常被用在小型自动化送料轨道的端部限位、检测工位的传感器安装基座、手动压合工装的工件定位靠模位置，依靠垂直立板与水平底板的垂直基准，为被安装部件提供稳定的定位支撑，避免装配过程中出现基准偏移导致的位置度超差。

　　从功能特性上看，水平底板上设置了两个圆形沉头安装孔与一个腰型调节孔，两个沉头孔用于穿装内六角圆柱头螺钉，将支座整体固定在设备安装基板上，沉头结构可保证螺钉安装后端面不高出底板平面，避免与上方安装的部件产生运动干涉；中间的腰型孔预留了一定的调节余量，在初次安装对位时，可沿腰型孔长度方向微调支座的固定位置，补偿安装基板上的孔位加工误差，降低装配对位的难度。垂直立板两侧设置的带圆弧过渡的卡接凸台，并非用于螺栓锁紧，而是为需要快速拆装的配套构件提供卡扣式定位，配套构件上对应开设的卡槽可直接卡入凸台完成预固定，无需额外拧紧紧固件即可实现快速拆装，适合需要频繁更换工装模组的小批量试制工位使用。

　　设计思路上，整个构件完全采用规则几何特征组合，没有复杂的曲面造型，所有棱边除了卡接凸台的导入圆弧外，均采用直角过渡，一方面是为了考核建模过程中草图几何约束、特征拉伸、切除、孔特征创建的规范性，验证建模者是否能正确建立特征之间的父子关系，避免后续修改尺寸时出现特征报错；另一方面这种直角结构也更符合实际加工工艺，采用常规的铣削加工即可完成全部特征制作，不需要特殊的成型刀具，加工成本低，量产一致性好。立板与底板的连接处做了等厚度的实体衔接，没有设置额外的加强筋，是因为这类支座承受的载荷主要是垂直于立板方向的轻载，等厚度的L型结构本身的刚性已经足够满足使用需求，省去加强筋特征也能减少加工时的走刀次数，缩短单件加工周期。

　　从安装边界尺寸来看，底板的长宽尺寸适配常规的50mm间距铝型材安装槽，两个沉头孔的中心距与标准铝型材的槽口间距完全匹配，不需要额外制作转接板即可直接安装在欧标2020或3030铝型材搭建的设备机架上；立板的高度控制在较低范围，安装后不会占用过多的垂直方向空间，适合安装在空间紧凑的桌面型设备内部。卡接凸台的突出尺寸经过匹配设计，卡入配套卡槽后留有0.02mm的间隙，既可以保证拆装时的顺畅度，又不会因为间隙过大导致安装后的部件出现晃动，保证定位精度在轻载工况下控制在0.1mm以内，满足大部分普通工装的定位精度要求。

　　实际建模过程中需要注意，腰型孔的两端半圆中心需要与底板的纵向基准面对称，避免安装调节时出现偏移；沉头孔的沉头深度需要匹配对应规格螺钉的头部高度，保证螺钉锁紧后端面与底板平面齐平；立板两侧的凸台圆弧需要与凸台的竖直平面保持相切，避免卡接时出现尖锐棱边刮伤配套构件的卡槽表面。整个构件的壁厚保持均匀，没有出现壁厚突变的位置，即便是采用3D打印方式制作样件，也不会因为冷却不均出现翘曲变形，可同时适配机加工与增材制造两种加工方式，适配不同场景下的样件制作需求。
