通讯设备用异形安装连接结构件

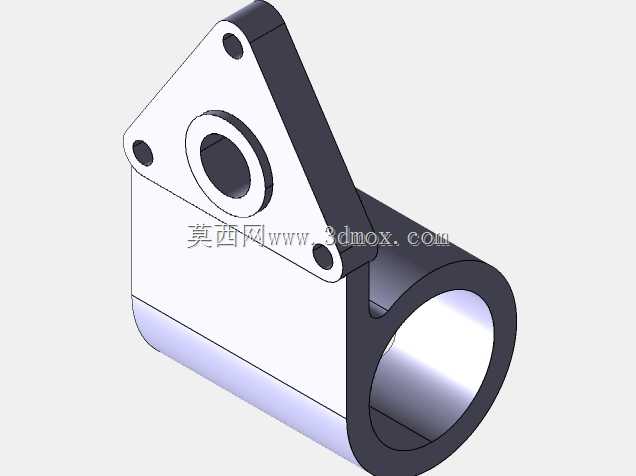

　　该结构件主要应用于手持通讯终端内部的功能模块安装场景，承担模块定位、载荷传递与周边部件连接的核心作用，在设备受跌落冲击、日常握持挤压时，可将局部应力均匀分散至机身主框架，避免内部精密模组出现移位、引脚脱焊等失效问题。从结构设计逻辑来看，主体采用半开放筒状腔体作为核心承载区，腔体内径匹配对应功能模块的外径公差带，内壁预留0.12mm的装配间隙，既满足模块快速装入的工艺要求，也能在模块外周包裹缓冲泡棉时提供足够的容纳空间，不会出现装配卡滞。腔体一侧延伸出三角状安装翼板，翼板上设置三个定位孔，其中靠近腔体根部的孔为基准定位孔，采用H7级公差设计，装配时先穿入基准销完成组件的初始定位，剩余两个孔为锁紧过孔，适配对应规格的自攻螺钉，

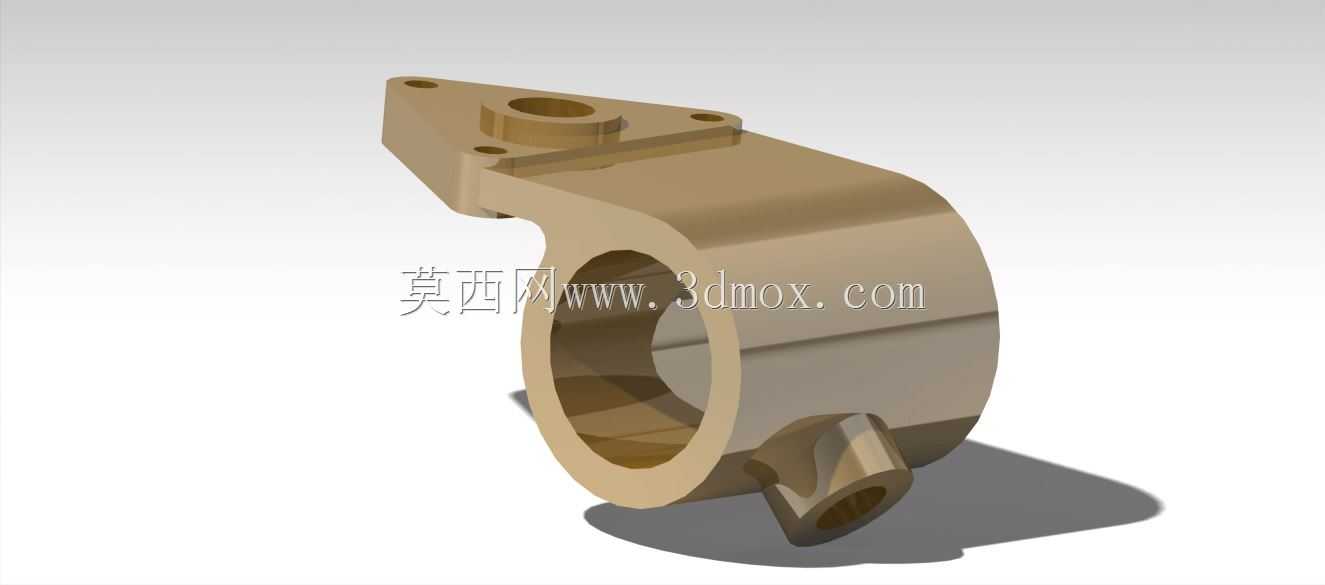

　　翼板与腔体衔接处做了R3的圆角过渡，避免应力集中导致翼板受冲击时断裂。腔体下方斜向伸出的管状接口为走线通道，内部通孔连通腔体内部，模块的信号排线、供电引线可从该通道穿出连接至主板，接口端面做了15度的倒角处理，防止穿线时划伤线材绝缘层，接口的倾斜角度经过空间校核，刚好避开相邻的电池仓侧壁，不会出现装配干涉。从安装边界来看，该组件装入机身时，筒状腔体的外圆与周边电池仓、中框加强筋的最小间隙为0.8mm，安装翼板的上表面与屏幕背盖的内表面间隙为0.3mm，刚好可以粘贴一层石墨散热片，将模块工作产生的热量传导至背盖散出。设计过程中针对壁厚做了差异化处理，腔体主体壁厚为1.8mm，保证足够的结构强度，

　　安装翼板的壁厚从根部的2mm渐变至端部的1.2mm，在保证安装孔位强度的前提下尽可能降低组件重量，符合手持通讯设备的轻量化设计要求。组件的所有棱边均做了0.2mm的倒钝处理，避免装配时划伤操作人员，也不会在长期使用中因棱边应力集中产生微裂纹。实际装配流程中，该组件先通过翼板的三个孔位固定在中框的安装柱上，再将功能模块从腔体开口端推入，到位后模块外周的卡扣与腔体内壁的卡槽卡合，无需额外打胶即可完成模块固定，后续维修拆卸时只需拨开卡扣即可取出模块，维护效率较高。针对跌落工况的仿真验证显示，当设备从1.5米高度以不同角度跌落至混凝土地面时，该组件的最大应力出现在翼板与腔体的衔接处，应力值远低于所选压铸铝合金的屈服强度，不会出现塑性变形，可保证内部模块的位置精度不受影响。组件表面采用喷砂氧化处理，既提升了表面耐腐蚀性，也避免金属屑脱落造成内部电路短路，管状接口的内孔做了光滑处理，穿线时阻力更小，不会出现线材卡滞的问题。
