三叶式流体传动螺旋桨结构设计

　　在小型水面航行器、水下探测设备、低流速流体输送装置的动力端设计中，螺旋桨是直接将轴系旋转扭矩转化为流体轴向推力的核心执行部件，其曲面精度、叶型分布直接决定动力转换效率与运行平稳性。本次设计的三叶式螺旋桨，针对小功率动力输出场景做了针对性的结构优化，适配直径10-20mm的输出轴安装需求，整体桨叶外圆直径控制在80-120mm区间，安装端采用带定位台阶的中心通孔结构，通孔内壁预留键槽加工余量，可根据实际配套轴系的平键尺寸做二次精加工，保证扭矩传递过程中无打滑、无偏心晃动问题。从设计逻辑上，首先确定桨叶的盘面比为0.45，该参数适配低转速、大扭矩的动力输出特性，避免高盘面比带来的启动负载过大问题，同时保证足够的推力输出面积；

　　每片桨叶从叶根到叶梢采用渐变翼型截面，叶根处截面厚度为5mm，保证与中心轮毂的连接强度，可承受额定转速下的流体冲击载荷不出现断裂变形，向叶梢延伸过程中截面厚度逐步递减至1.2mm，降低叶梢位置的流体紊流损耗，同时减少桨叶旋转过程中的惯量，降低动力端的启动负载。桨叶的螺距设计为等距1.2倍桨径，该参数兼顾低速推力与高速运行效率，在额定转速3000rpm工况下，可推动对应载体在流体中获得稳定的轴向推力，不会出现螺距过大导致的动力过载、螺距过小导致的推力不足问题。中心轮毂的轴向长度设计为15mm，两端做1×45°倒角处理，既方便安装时的轴系导入，也能减少轮毂端面的流体绕流阻力，轮毂外圆与桨叶连接位置做R3圆角过渡，

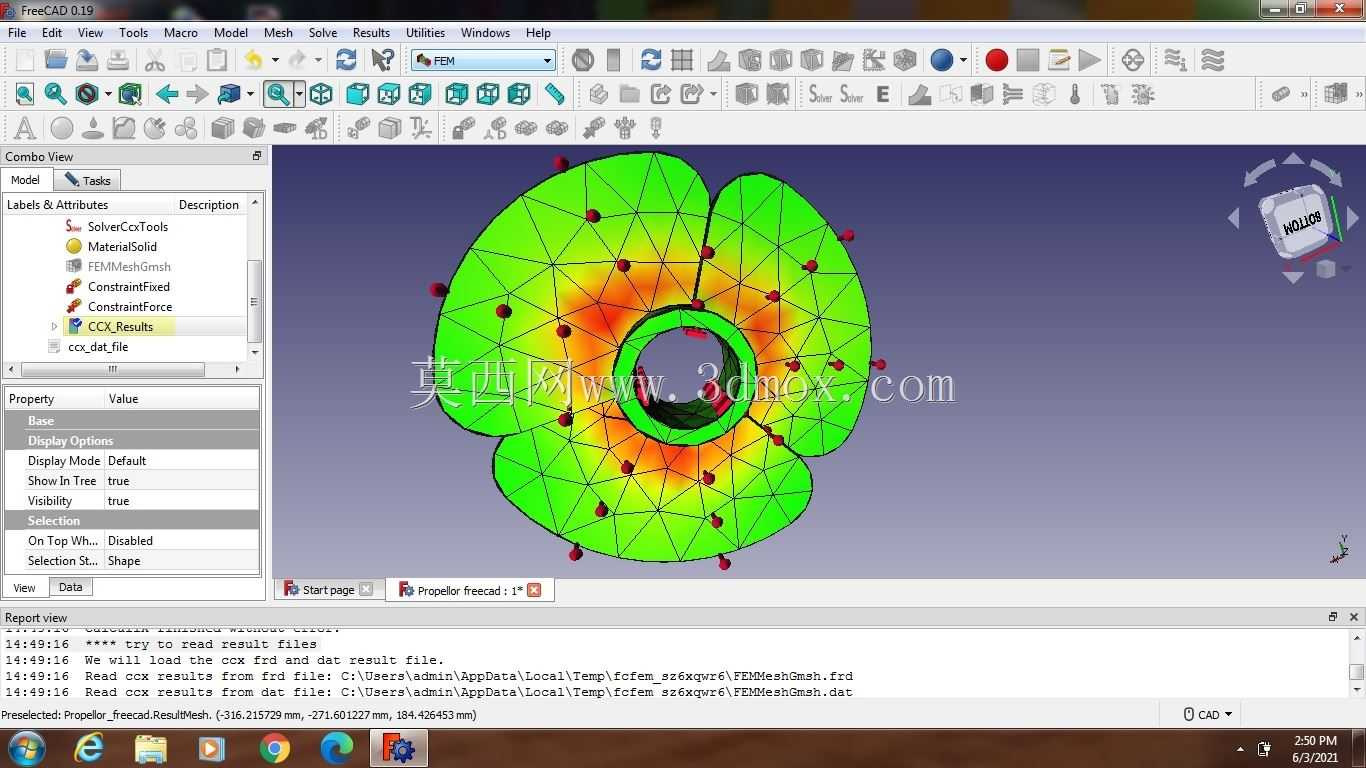

　　避免应力集中导致的桨叶根部断裂问题，该位置也是螺旋桨运行过程中应力最高的区域，圆角过渡可将集中应力降低40%以上，大幅提升部件的疲劳寿命。在实际应用场景中，该结构可直接适配小型无人测绘船的水下推进端，替换原有注塑成型的简易桨叶，其曲面精度可保证航行过程中无偏航力矩，减少航行控制系统的修正负载；也可用于小型管道流体增压装置的叶轮端，在低扬程流体输送场景下，相比离心式叶轮具备更低的剪切力，不会破坏输送流体中的敏感成分；在小型水下机器人的动力布局中，该螺旋桨可搭配防水电机组成独立推进单元，三叶结构相比两叶桨运行振动更小，可降低载体上搭载的声学探测、视觉采集设备的振动干扰，提升探测数据的准确性。安装边界上，

　　该螺旋桨的轴向安装空间需预留至少20mm的长度，径向空间需保证桨叶外圆与安装腔内壁的间隙不小于5mm，避免桨叶旋转过程中与壁面剐蹭，同时间隙过小将导致流体流通不畅，降低推力输出效率；安装时需在轴系末端加装锁紧挡圈，挡圈贴合轮毂端面的平面度需控制在0.05mm以内，避免高速旋转时出现端面跳动，导致桨叶动平衡失效。设计过程中针对桨叶的曲面做了连续曲率校验，整个叶型曲面无曲率突变点，可减少流体在桨叶表面的附面层分离，降低运行过程中的空泡效应，延长桨叶在含沙流体、腐蚀性流体中的使用寿命；每片桨叶的重量差控制在0.1g以内，整体做动平衡校验，平衡精度等级达到G6.3，满足高速旋转工况下的平稳性要求，不会因为不平衡量导致轴系轴承过早磨损。
