手持通讯设备外壳注塑加工模拟模具

　　这套模具对应的成型制品为手持类通讯终端的外壳部件，从制品的曲面造型与功能分区来看，其应用场景覆盖民用手持对讲设备、便携检测通讯终端、小型工业通讯手持机等品类的外壳注塑生产环节。在实际生产场景中，这类模具安装在卧式注塑机的动定模安装板上，匹配对应锁模力规格的注塑设备，完成ABS、PC+ABS等常用通讯外壳塑胶原料的注射成型作业，成型后的壳体可直接进入后续的表面喷涂、丝印、元器件装配工序，是手持通讯产品量产环节中核心的成型工装。

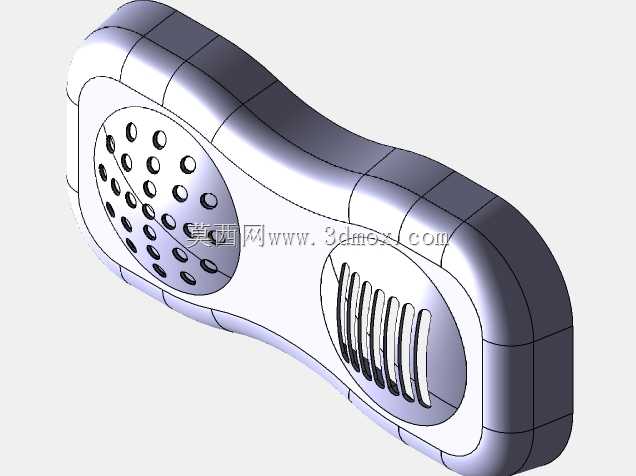

　　从制品的功能特性反推模具的设计逻辑，首先制品表面设置了两处声学功能区域：一处为密集阵列式圆形通孔，对应设备内置扬声器的出声通道，另一处为长条格栅式通孔，对应设备内置麦克风的拾音通道，这两处孔位在模具设计中采用了碰穿与插穿结合的结构，保证孔位的成型精度，避免成型后出现披锋、堵孔等缺陷，减少后续二次加工的工作量。制品整体采用符合人体工学的流线型曲面设计，握持区域的弧度贴合成年人手掌的自然弯曲形态，这就要求模具的分型面必须顺着曲面的最大轮廓线设置，避免在制品外观握持面出现分型线痕迹，影响后续表面处理效果与握持触感。

　　模具的成型部分采用整体式型腔与分体式型芯组合的结构，型腔部分直接加工出制品的外曲面，保证外观面的光洁度达到镜面抛光要求，满足后续喷涂、UV镀膜等表面处理的基底要求；型芯部分则集成了所有内部安装柱、卡扣位、筋位的成型结构，对应手持设备内部电路板、电池、声学组件的安装定位需求，所有安装柱的根部都设计了合理的圆角过渡，避免注塑过程中出现应力集中导致的柱位断裂、缩水等缺陷。考虑到手持通讯设备外壳的壁厚通常控制在1.8-2.2mm区间，模具的浇注系统采用侧浇口进料，浇口位置设置在制品非外观面的侧边，成型后可通过人工或自动化方式快速去除浇口残留，不会在外观面留下明显痕迹。冷却系统则顺着制品的曲面走向布置随形冷却水道，保证型腔各个区域的冷却速率均匀，避免制品出现翘曲变形，尤其是两处声学孔位周边的冷却回路做了加密处理，保证孔位周边的塑胶冷却充分，防止孔位变形影响后续声学组件的装配精度。

　　从安装边界来看，这套模具的整体外形尺寸适配常用的120T-160T卧式注塑机的拉杆间距，动定模的安装孔位采用标准模架的通用孔距设计，可直接在同规格的不同品牌注塑机上快速换装，不需要额外加工安装转接板。模具的顶出系统采用顶针与顶块组合的方式，在制品的内部筋位、安装柱位置布置圆顶针，在制品的侧边曲面位置设置斜顶块，顶出过程中受力均匀，不会在制品表面留下明显的顶出痕迹，同时斜顶块集成了制品侧边倒扣位的脱模结构，不需要额外设置复杂的抽芯机构，简化了模具的整体结构，降低了模具的加工成本与后期维护难度。

　　在实际生产调试过程中，这套模具的排气系统设置在分型面与成型孔位的碰穿面位置，排气槽深度控制在0.02-0.03mm，既可以快速排出型腔内的空气，避免制品出现烧焦、缺胶等缺陷，又不会出现披锋溢出的问题。针对通讯外壳常用的PC+ABS原料特性，模具的成型温度控制在220-260℃区间，模具温度稳定在60-80℃，配合合理的注射压力与保压时间，可保证成型后的制品尺寸公差控制在±0.05mm以内，满足后续精密装配的要求。这套模拟模具完整还原了量产模具的所有核心结构，可用于模具设计教学、成型工艺模拟、产品结构验证等场景，帮助结构设计人员提前预判制品成型过程中可能出现的缺陷，优化产品结构与模具设计方案，减少后续开模过程中的改模次数，缩短产品的开发周期。
