车辆悬挂系统前上臂支撑结构设计

　　在乘用车辆底盘悬挂系统的结构布局中，前上臂支架作为轮边载荷传递路径上的核心支撑构件，承担着连接车架侧安装点与上摆臂总成的关键作用，其结构刚度与安装精度直接影响前轮定位参数的保持能力，以及行驶过程中滤震表现与转向回正特性。从实际装车场景来看，该构件布置于前轮舱内侧的车架纵梁延伸段位置，需要同时承受来自路面冲击的垂向载荷、转向过程中的横向载荷，以及加减速工况下的纵向载荷，多向交变载荷的作用特性要求结构本身不能出现应力集中的薄弱区域，否则长期使用后容易出现疲劳裂纹，引发定位参数偏移甚至构件失效的风险。

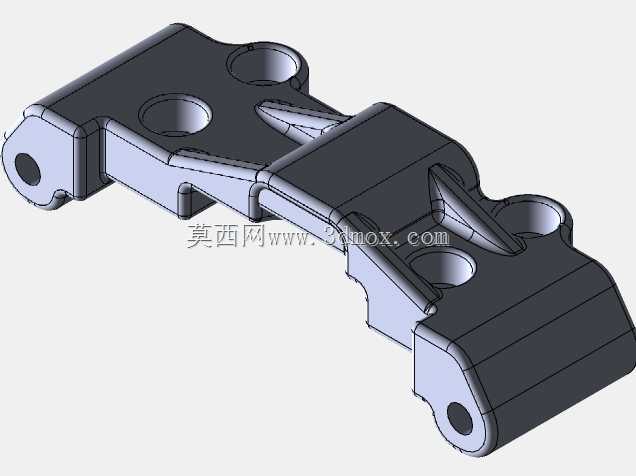

　　设计阶段首先需要明确安装边界的约束条件，支架两端的铰接孔位分别对应车架侧的固定安装点与摆臂侧的活动铰接点，孔位的同轴度公差需要控制在0.05mm以内，避免铰接后出现卡滞、偏磨的问题。整体结构采用分段式的变截面设计，靠近车架固定端的区域做了加厚处理，通过两个贯通的螺栓安装孔实现与车架基体的刚性连接，该区域的截面厚度根据载荷仿真结果做了梯度优化，在保证螺栓预紧力作用下不会出现压溃变形的前提下，尽可能去除非承载区域的多余材料，实现轻量化与结构强度的平衡。中间的连接臂段设置了两道加强筋结构，筋条的走向沿着载荷传递的主路径布置，从固定端的安装区域一直延伸到摆臂铰接端的轴承座位置，能够有效提升结构的抗弯截面模量，避免在极限冲击载荷下出现臂体弯曲变形的问题。

　　铰接端的结构设计充分考虑了铰接衬套的装配需求，端部的铰接孔采用通孔设计，孔壁的加工精度满足衬套压装的过盈配合要求，孔口位置做了微小的倒角处理，既方便衬套压装过程中的导向，也能去除加工毛刺避免衬套装配时出现划伤。支架的整体外形轮廓充分避让了周边的轮罩内衬、转向拉杆以及刹车管路的布置空间，在设计阶段就通过装配干涉校验，确认全行程转向、悬挂上下跳动过程中，支架不会与周边构件发生运动干涉。

　　从结构细节来看，支架上的所有转角位置都做了圆角过渡处理，圆角半径根据相邻壁面的厚度做匹配设计，避免直角位置出现应力集中系数过高的问题，所有的安装贴合面都设计了凸台结构，减少加工面的面积，既能够降低机加工的工作量，也能保证安装面的平面度要求，避免装配后出现间隙引发的连接松动。在载荷传递的路径上，结构截面的变化采用平滑过渡的方式，没有出现截面突变的情况，能够让载荷在构件内部均匀传递，减少局部应力峰值。

　　实际建模过程中，首先根据整车总布置给出的硬点坐标确定三个安装孔的空间位置，以此为基础搭建骨架线，再根据各区域的载荷大小确定不同位置的壁厚参数，通过拉伸、切除、筋特征等基础建模命令完成主体结构的搭建，之后对所有的锐边做圆角处理，再通过仿真分析对局部壁厚、筋条高度做迭代优化，最终得到的结构既满足强度刚度要求，也适配现有的冲压或压铸加工工艺，不需要额外设计复杂的加工工装，能够有效控制生产制造成本。该支架的安装孔位间距、铰接点的位置参数完全匹配对应车型的悬挂硬点要求，装车后不需要额外调整即可保证前轮外倾角、主销后倾角等定位参数处于设计区间内，能够满足日常城市道路行驶、非铺装路面通行等多工况下的使用需求，在极限侧倾工况下，支架的最大变形量控制在0.2mm以内，不会对悬挂的运动特性产生明显影响。
