轿车外流场流动仿真分析几何模型

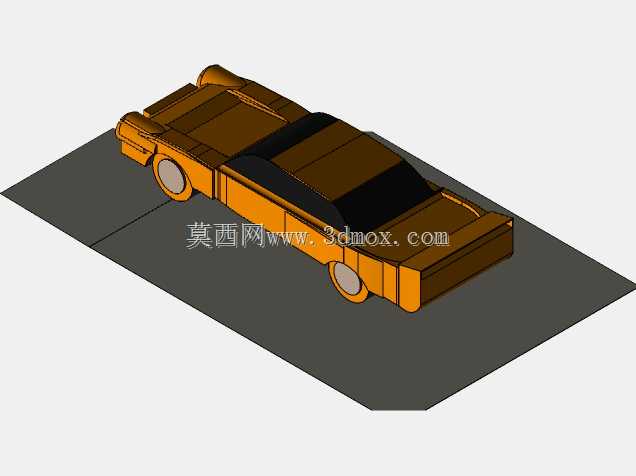

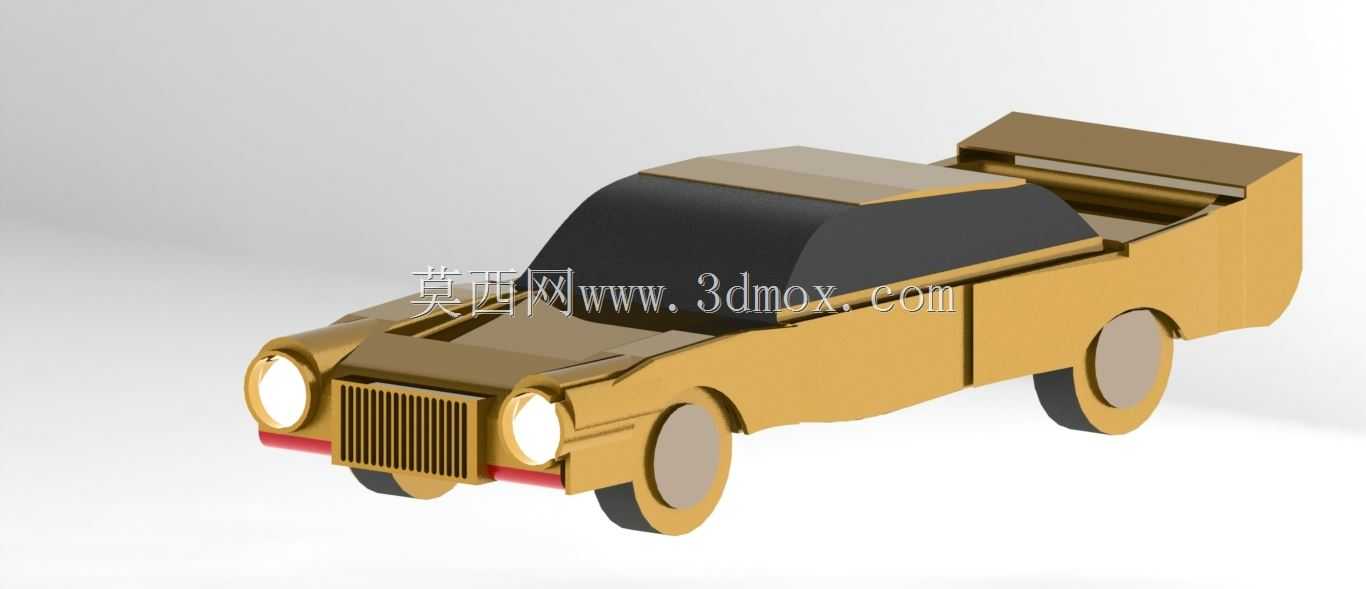

　　在汽车空气动力学研发流程中，车身外流场的仿真验证是整车性能开发环节不可或缺的部分，这套几何模型正是为轿车外流场流动模拟搭建的分析载体，可直接对接流体仿真模块完成流场分布、气动阻力相关的计算验证工作。从实际工程应用场景来看，这类模型主要服务于乘用车前期造型阶段的气动性能校核，区别于后期精细化的整车数模，该模型保留了轿车核心的外形轮廓特征：包含完整的车头进气格栅区域、乘员舱弧形顶盖结构、车尾溜背式收尾造型、四轮外露的轮腔结构，同时简化了车标、细小接缝、外后视镜凸起等对流场整体分布影响权重较低的细节，既能够保证流场计算时核心区域的结果精度，又能有效降低网格划分阶段的单元数量，缩短仿真计算的迭代周期，适配造型阶段多轮方案快速比对的研发节奏。

　　从设计思路层面来看，建模阶段优先保证了车身纵向对称面的轮廓精度，车头部分的进气格栅预留了对应流体域的连通边界，可模拟实车行驶时冷却气流进入机舱的流动路径；轮拱区域的弧度与实车造型保持一致，能够还原车轮周边的气流分离、涡流生成的实际状态，避免因轮腔造型简化导致的车侧流场计算偏差；车身底部做了平整化处理，对应量产车型底部护板覆盖后的实际状态，可准确模拟车底高速气流的流动轨迹，为气动升力的计算提供可靠的几何基础。在仿真边界的适配设计上，模型外围预留了足够的流体计算域空间，入口段长度满足气流充分发展的要求，出口段预留了车尾涡流充分发展的长度空间，上下及侧面的计算域边界距离车身足够远，避免边界效应对车身周边流场计算结果产生干扰。

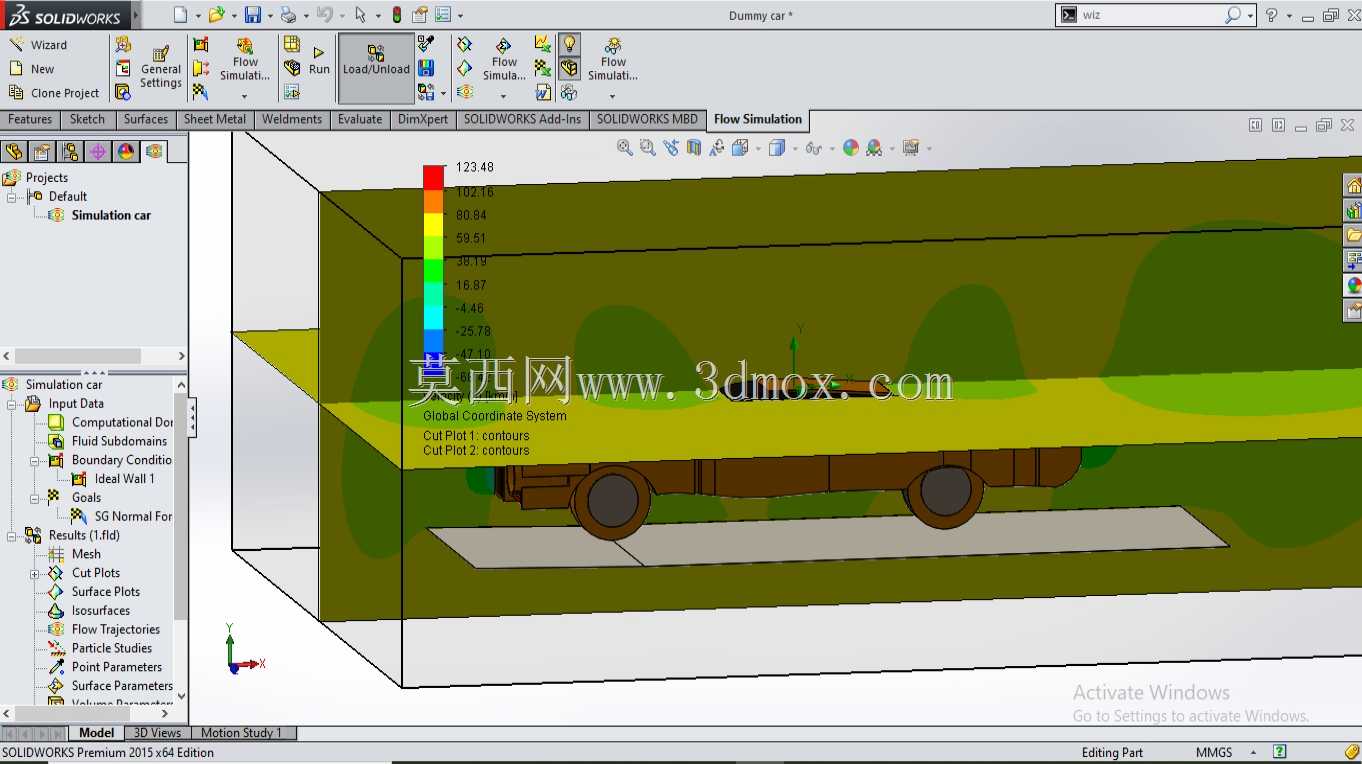

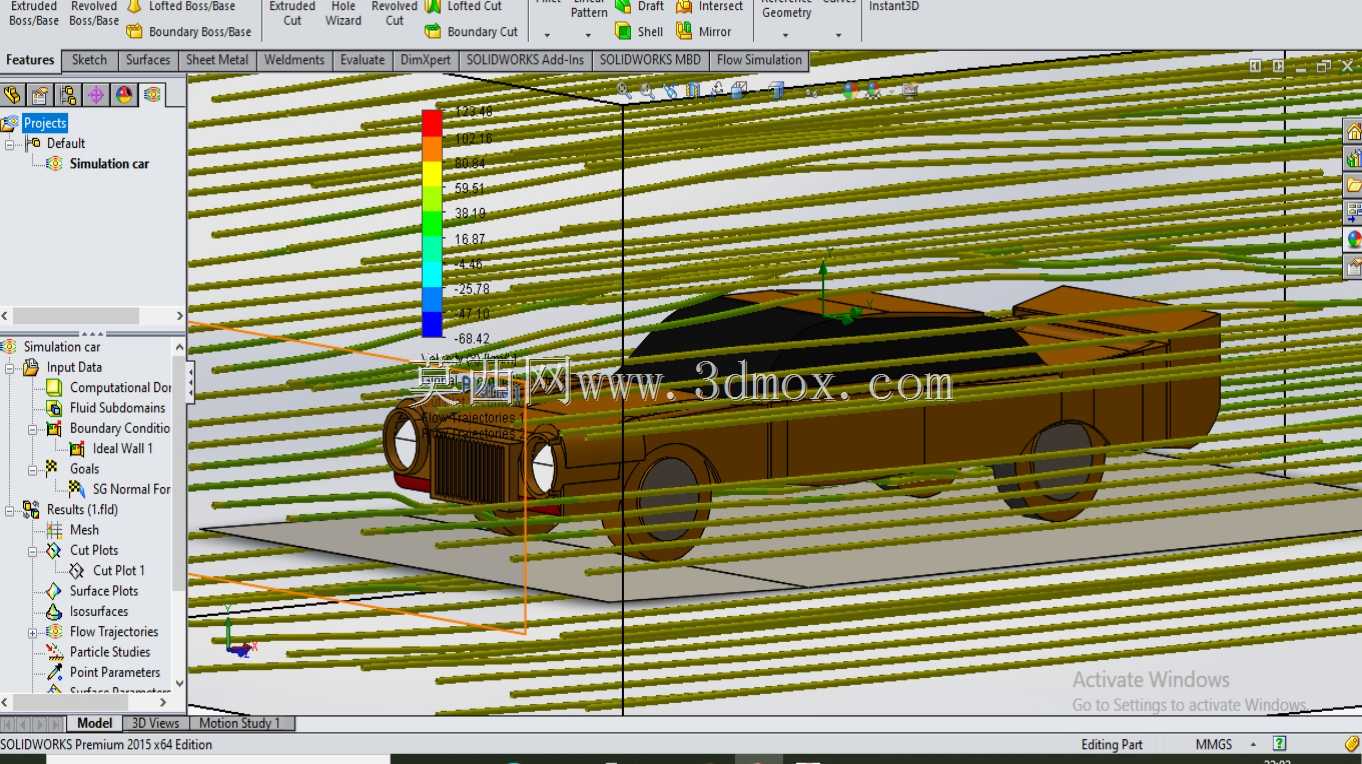

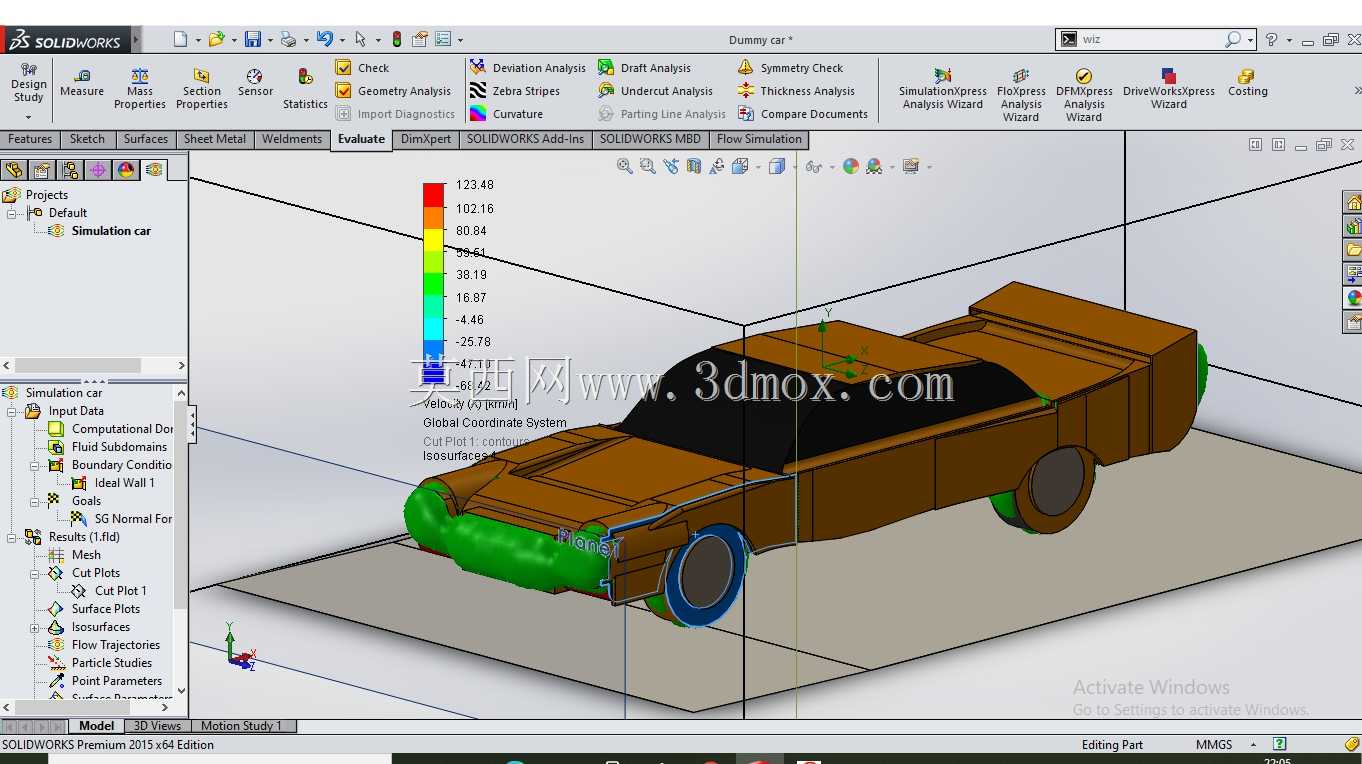

　　模型的车身曲面全部做了连续性处理，不存在破面、重叠面、细小尖角等容易导致网格划分失败的几何缺陷，导入仿真环境后可直接进行面网格、体网格的划分工作，曲面的曲率变化区域做了适当的几何优化，能够在网格划分时自动适配曲率加密规则，在车头前缘、A柱转角、车尾边缘等气流易分离的区域保证网格密度，在远离车身的远场区域可采用较大尺寸的网格控制整体计算规模。从实际用途出发，这套模型可完成多类气动相关的仿真分析：通过流场迹线的分布可直观观察车身不同位置的气流走向，识别气流过早分离的区域，为造型优化提供方向；通过车身表面的压力分布计算，可得到不同车速下的气动阻力系数、气动升力系数等核心性能参数，评估造型方案的气动性能水平；还可通过轮腔周边、

　　车尾区域的涡流结构分析，找到行驶过程中气动噪声的主要生成位置，为整车NVH性能优化提供参考依据。在安装与边界适配层面，模型的坐标系原点设置在车身前轮轴线与纵向对称面的交点位置，Z轴方向垂直向上，与整车研发常用的坐标系规则保持一致，方便与整车总布置数模做坐标对齐，也便于后续将仿真结果映射到整车其他性能分析模块中。车身的所有特征面都做了分层命名，车身外表面、车轮表面、计算域边界等不同区域的面组单独归类，在仿真设置时可快速完成不同边界条件的赋值，无需重新进行面的拆分选择，能够大幅减少仿真前处理的时间消耗。对于结构设计与仿真分析从业者而言，这类经过几何清理的仿真专用模型，能够省去从复杂整车数模中抽取外表面、修复几何缺陷、搭建计算域的大量重复性工作，可直接用于不同造型方案的气动性能快速比对，也可作为流体仿真学习阶段的练习载体，帮助理解汽车外流场的流动规律、仿真边界设置的基本逻辑，掌握车身气动性能分析的完整流程。
