科幻风格手持激光剑道具三维结构设计

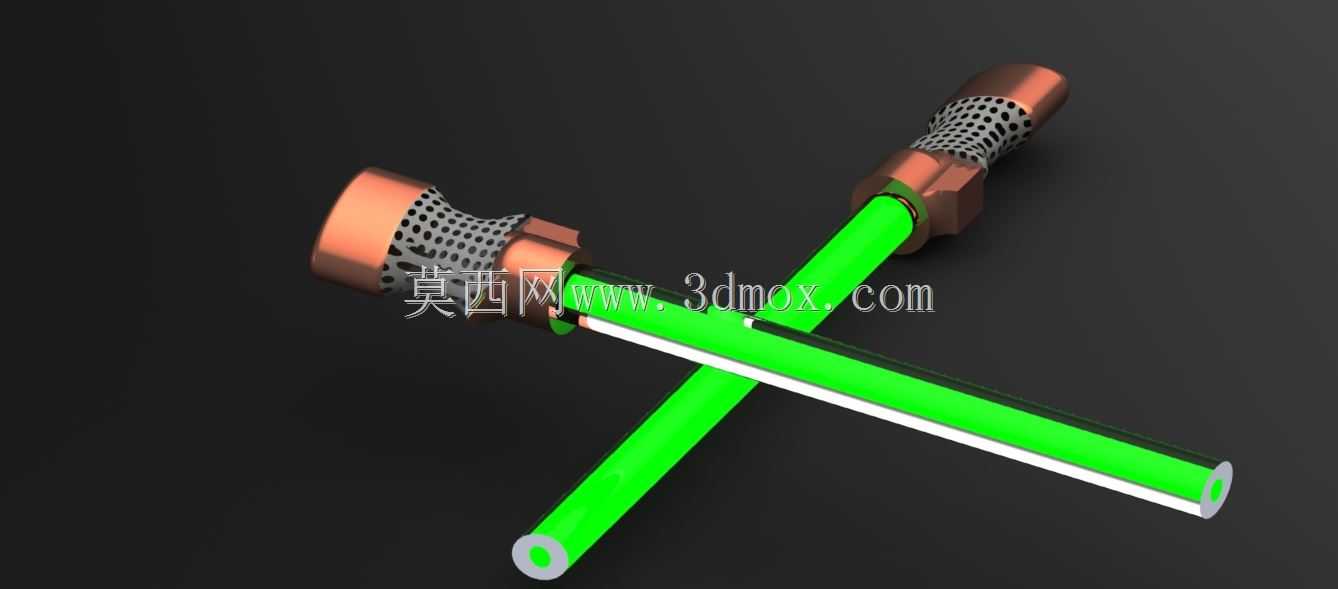

　　这款手持激光剑的结构设计，最初的需求锚点落在影视道具制作、潮玩手办开发以及线下沉浸式娱乐场景的实体道具应用上，区别于纯概念化的科幻设定，整个建模过程完全围绕实体可落地的加工逻辑展开，没有为了视觉效果刻意做出无法实现的悬空结构或者壁厚失衡的造型。从结构拆分来看，整体分为握持手柄、发光剑体、端部限位结构三个核心部分，手柄区域做了网格式的防滑纹理设计，纹理的凹陷深度控制在1.2mm，既保证手持握持时的摩擦力，不会因为长时间持握出汗出现打滑，也不会因为纹理过深导致注塑加工时出现脱模困难、积灰难清理的问题，手柄两端的金属质感装饰段做了15度的倒角过渡，避免尖锐棱边在使用过程中造成磕碰划伤，这部分的壁厚统一设置为2.5mm，

　　完全适配常规ABS注塑的工艺要求，不需要额外做薄壁加强筋就能满足日常使用的结构强度。发光剑体部分采用半透明的柱体结构设计，剑体直径设置为18mm，整体伸出长度控制在420mm，剑体和手柄的连接位置做了嵌入式的卡位结构，装配时直接将剑体根部插入手柄前端的定位槽，通过过盈配合实现固定，不需要额外加装螺丝或者粘接剂，既方便后期更换不同发光颜色的剑体，也能在剑体受到侧向冲击力时，通过连接位的微小形变卸力，避免剑体直接断裂。剑体内部预留了直径6mm的通腔，用来放置LED发光条以及配套的走线，通腔的内壁做了0.3mm的磨砂面处理，能够让LED发出的光线在腔体内形成均匀的漫反射，避免出现灯珠颗粒感明显、局部亮度过高的问题，

　　剑体的最外端做了圆弧收边，没有设置尖锐的端面，符合玩具类产品的安全设计规范，即使是线下互动场景中人员近距离接触，也不会造成戳伤风险。从安装边界来看，整个激光剑的最大外轮廓直径为45mm，也就是手柄装饰段的最大尺寸，整体装配完成后的总长度为560mm，握持区域的直径为32mm，完全贴合成年人手掌的握持尺寸，手掌较小的青少年用户也能稳定持握。手柄尾部的端盖做了可拆卸设计，端盖和手柄主体通过旋转卡扣连接，拆开后可以直接更换内部的供电电池，不需要借助额外的工具，端盖上预留了1mm的挂绳孔位，方便用户搭配腕带使用，防止持握时道具脱手掉落。在建模过程中，所有的配合面都预留了0.2mm的装配间隙，考虑到不同加工工艺的公差范围，

　　不管是采用3D打印快速打样，还是开模做批量注塑生产，都不会出现装配过紧或者间隙过大松动的问题。防滑网格的纹理做了拔模斜度处理，所有竖直方向的面都设置了1度的拔模角，完全适配模具生产的要求，不需要后期做二次结构调整。从实际应用的角度出发，这款结构既可以作为影视拍摄的实体道具，搭配后期特效实现荧幕中的激光剑效果，也可以作为潮玩产品做批量生产，内置发光组件后作为展会互动道具、主题乐园的周边产品使用，甚至可以作为科普教具，在青少年科技活动中用来演示光的传导、简单电路结构等相关内容。结构设计时特意规避了易损的细小突出结构，所有外露的部件都做了圆角过渡，整体结构的抗摔性能能够满足1.2米高度自由跌落不出现结构断裂的要求，日常使用过程中不需要特别的维护，表面的防滑纹理也不容易残留指纹和污渍，用普通抹布擦拭就能清理干净。剑体部分采用半透明PC材质的话，还能提升整体的抗冲击性能，即使受到一定的侧向弯折力也不会出现脆裂，手柄部分如果采用包胶工艺，还能进一步提升握持的手感，适合长时间持握使用。整个模型的结构拆分逻辑清晰，没有多余的冗余结构，所有的造型特征都服务于实际使用功能，没有为了视觉效果添加无意义的装饰件，既控制了整体的重量，整剑装配完成后的总重量控制在180g左右，长时间持握不会出现手臂酸胀的问题，也降低了加工生产的成本，不需要复杂的多色成型或者后续表面处理工艺，基础的注塑加表面喷涂就能实现最终的外观效果。
