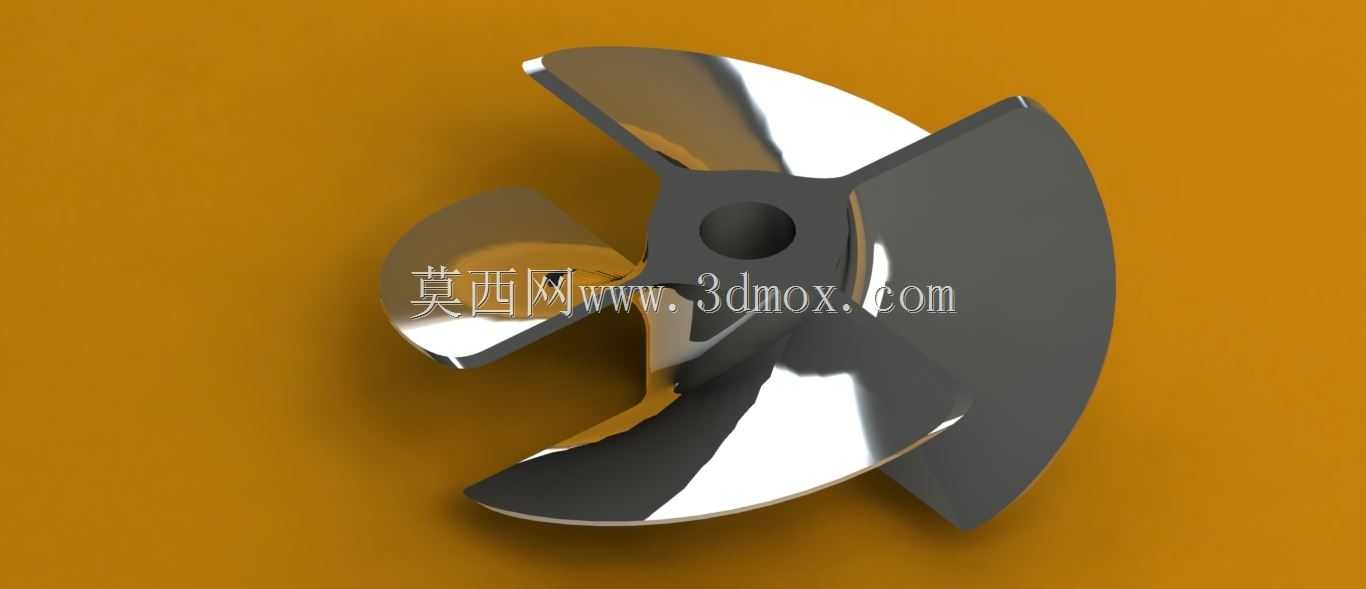

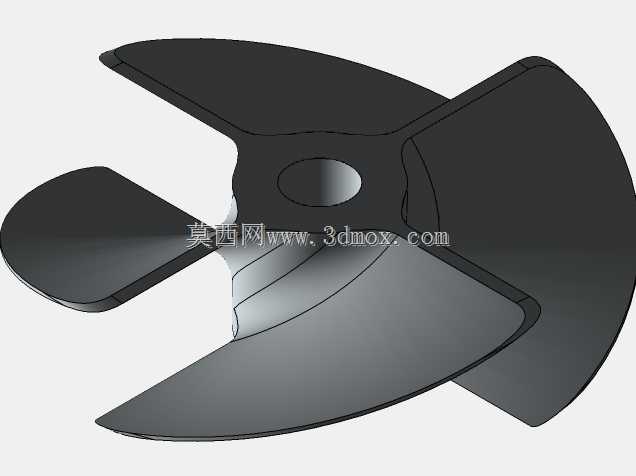

四叶曲面螺旋桨式搅拌刀身结构设计

　　这款四叶曲面结构的搅拌刀身，主要适配中低粘度流体的混合搅拌工况，在食品加工的果蔬打浆、日化行业的溶剂混匀、小型水处理环节的药剂搅拌场景中都能见到同类结构的应用。从实际使用需求出发，这类刀身的核心作用是通过旋转过程中叶片对流体的剪切、推流作用，让腔体内的介质形成稳定的轴向与径向复合流场，避免介质分层、沉淀，同时兼顾一定的剪切破碎效果，处理混合介质中的软性团聚颗粒。

　　设计过程中首先确定的是中心轮毂的安装边界，中心的通孔为标准传动配合孔，孔的公差带选取H7级精度，适配常用的圆形传动输出轴，孔深与轮毂整体高度保持一致，保证轴孔配合的接触面积足够，传递扭矩时不会出现应力集中导致的轮毂开裂。轮毂与叶片的衔接位置做了大圆角过渡处理，避免直角衔接带来的应力集中问题，毕竟搅拌过程中叶片持续受到流体的反作用力，交变载荷长期作用下，直角衔接位置很容易萌生疲劳裂纹，大圆角过渡可以将应力分散到更大的接触面上，提升部件的整体使用寿命。

　　叶片采用大曲率的曲面构型，而非平直板式结构，这种设计的核心考量是提升流体推流效率，平直叶片在旋转时主要对流体产生径向的击打作用，轴向的输送能力较弱，很容易在搅拌腔体上下位置形成流动死区，而曲面叶片在旋转时，会顺着曲面的导向将接触到的流体沿轴向推送，同时带动周边流体形成径向的环流，让整个腔体内的介质循环起来，减少搅拌死角。四叶的布局是在搅拌效率与运行阻力之间做的平衡，三叶结构的动平衡调校难度更低，但相同转速下的推流量更小，搅拌均匀所需的时间更长；五叶及以上的结构虽然推流量更大，但旋转时受到的流体阻力也会同步提升，对配套驱动电机的扭矩要求更高，能耗也会随之上升，四叶结构在常规的中小功率搅拌场景下，刚好能兼顾效率与能耗的平衡。

　　叶片的边缘做了钝化处理，没有设计锋利的切削刃，这也对应了它的核心功能是搅拌混匀而非硬质物料的破碎，钝化边缘可以避免长期使用过程中边缘磨损过快，同时也能降低旋转过程中产生的流体噪音。叶片的厚度从轮毂衔接处到叶尖位置逐渐减薄，这种变厚度设计一方面是为了降低叶尖位置的重量，减少旋转时的离心载荷，降低动平衡调校的难度，另一方面也能减少叶尖位置的流体阻力，让叶片运行更平稳。整个刀身的外形轮廓控制在回转直径范围内，安装时需要保证叶片外缘与搅拌腔体内壁的间隙在5-10mm之间，间隙过小容易在装配出现同轴度偏差时，叶片刮蹭腔体内壁，造成部件损坏；间隙过大则会在腔壁位置形成流动滞止区，附着在壁面的介质无法参与循环混合，影响最终的搅拌效果。

　　从安装适配的角度，这款刀身的轮毂端面设计为平面结构，安装时可以通过轴端的锁紧螺母直接压紧在轮毂端面上，不需要额外的定位轴肩配合，适配不同安装深度的搅拌轴，通用性更强。叶片的曲面弧度经过流场验证，在转速处于60-300rpm的常规搅拌区间内，不会形成明显的局部湍流涡旋，避免搅拌过程中卷入过多空气，在处理对含气量有要求的介质时，这种流场特性可以减少后续的脱泡工序成本。另外，整个刀身的结构没有多余的凹槽、缝隙，表面过渡流畅，在食品、医药类有清洁要求的应用场景中，不会残留介质残渣，降低清洁难度，也避免残留物料变质带来的产品污染风险。

　　在实际选型匹配时，需要根据搅拌腔体的容积确定刀身的回转直径，一般来说，刀身回转直径取搅拌筒内径的1/3-2/5区间时，流场覆盖范围最优，配套的驱动轴需要保证足够的刚度，避免高速旋转时轴的挠度超过允许值，导致叶片摆动量过大。这款刀身的曲面构型也适配正反双向旋转的工况，反向旋转时依然可以形成稳定的推流效果，在需要双向搅拌的特殊工艺场景中，不需要更换部件就能满足工艺要求。
