人体工学曲面手持电视遥控器结构设计

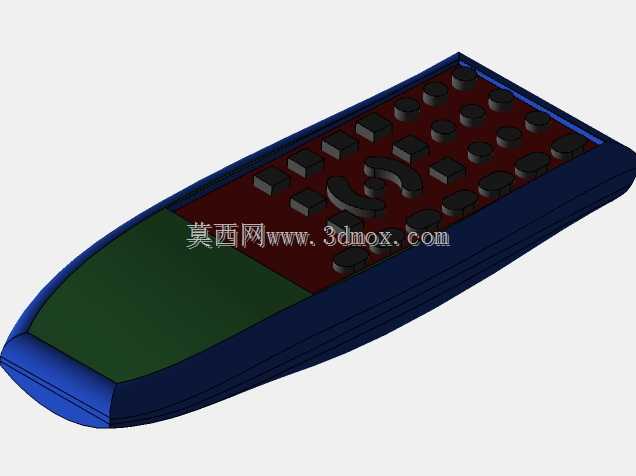

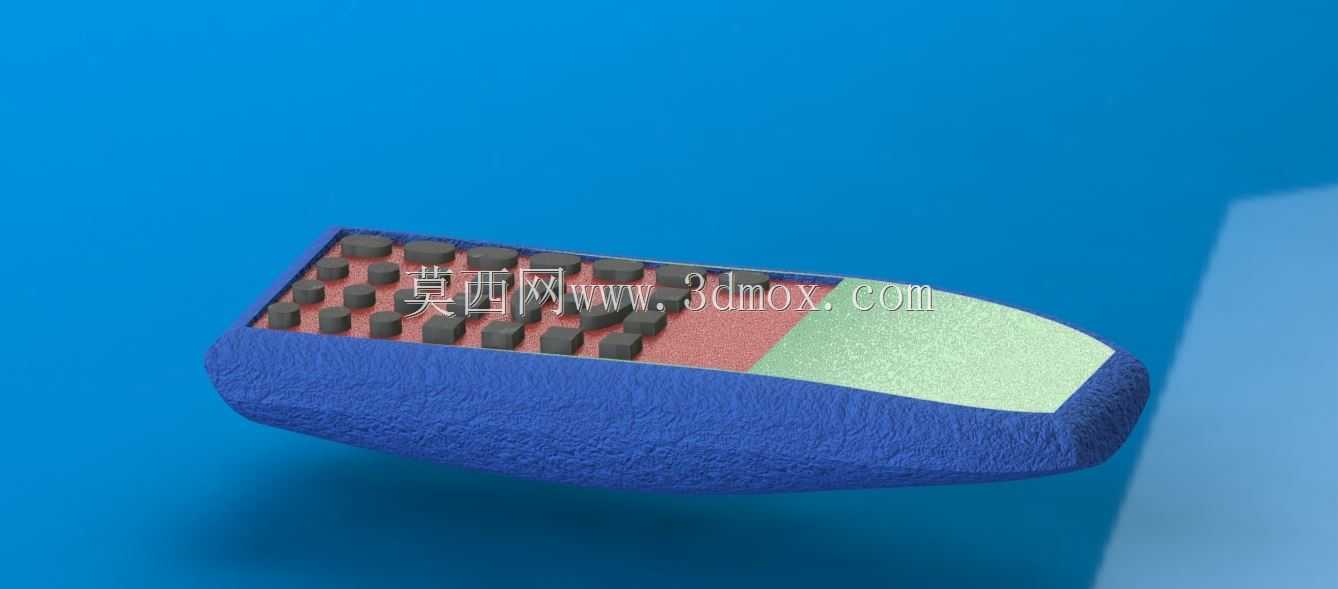

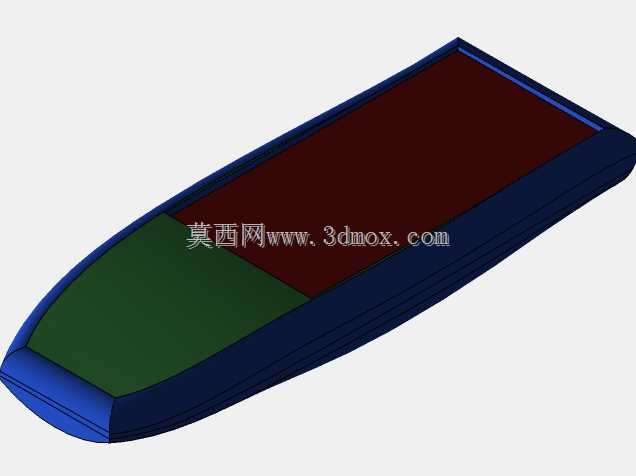

　　在日常家电操控场景中，电视遥控器作为用户与显示终端交互的核心手持终端，其结构设计直接决定长期使用的握持舒适度与按键操作效率。本次设计的遥控器整体采用流线型曲面壳体结构，完全摒弃传统直板遥控器的生硬棱角，壳体外轮廓从握持端到发射端做连续的弧度过渡，握持区域的壳体厚度控制在22mm，刚好适配成年人手掌自然弯曲时的虎口贴合弧度，单手握持时手指可自然覆盖全部常用按键区域，无需频繁调整持握姿势。从结构分层来看，壳体分为上下两盖，采用卡扣配合加局部超声焊接的连接方式，无需额外螺丝固定，既简化装配工序，也避免螺丝孔位破坏壳体外观的整体性，上下盖合模缝设置在壳体侧方的弧面切线位置，日常握持时不会硌手，同时合模缝处做0.1mm的错位止口设计，

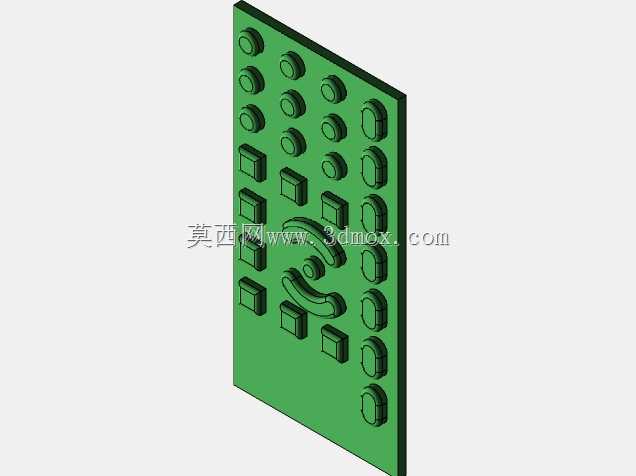

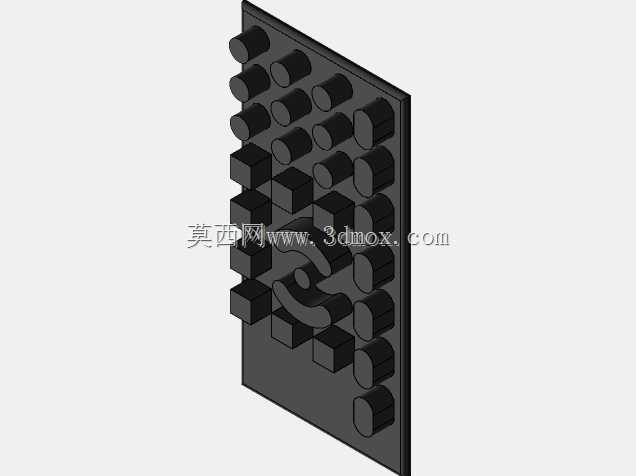

　　可有效防止日常使用中液体泼溅渗入内部电路。按键区域采用分区布局设计，靠近握持端的高频操作区布置常用的频道切换、音量调节按键，按键采用12*12mm的方形硅胶键帽，键帽表面做0.3mm的内凹弧面，匹配指腹接触形态，按键行程设置为1.5mm，触发压力控制在60g，兼顾按压反馈感与长期操作的疲劳度；靠近发射端的区域设置功能扩展按键区，不同功能区块的键帽采用差异化的表面纹理处理，常用按键区做细磨砂纹理，功能区做细晒纹处理，用户无需目视即可通过触感区分按键区域，降低盲操作的误触概率。壳体前端的红外发射窗口做15度的斜切角度，匹配日常握持时遥控器指向电视接收端的自然角度，发射窗口采用半透明PC材质，既可以遮挡内部的红外发射管，

　　又能保证红外信号的穿透率，窗口与壳体的配合采用卡接结构，装配后与壳体外表面齐平，无突出台阶。内部结构设计上，电池仓设置在握持端的下半部分，采用两节7号电池串联供电，电池仓盖与下盖采用卡扣加防滑扣的结构，仓盖表面做横向防滑筋，更换电池时无需借助工具即可徒手开启，电池仓周边设置3条高度1.2mm的支撑筋，用于固定PCB板，同时在按键对应的PCB位置设置导电胶定位柱，保证每个按键的触发点与PCB上的触点精准对位，避免长期使用后按键偏移导致的触发失灵。考虑到日常使用中的跌落场景，壳体四个边角位置做2mm的加厚处理，内部对应位置设置十字形加强筋，可在1.2米高度自由跌落至硬质地面时分散冲击能量，避免壳体开裂或者内部PCB板松动；

　　壳体表面采用哑光磨砂的皮纹处理，既可以减少日常使用中的指纹残留，也能提升握持时的摩擦力，防止手滑掉落。整个遥控器的外形长度控制在165mm，最宽处为52mm，整体重量控制在75g（不含电池），长时间持握操作也不会产生手部负重感，所有外观面的圆角半径均不小于2mm，不存在尖锐棱角，符合家电类手持产品的安全设计规范。在结构建模过程中，所有配合位置均预留了合理的公差间隙，上下盖的卡扣配合间隙设置为0.15mm，按键与壳体按键孔的单边间隙设置为0.2mm，既保证装配顺畅，也不会出现按键卡滞的问题；壳体壁厚均匀控制在2mm，局部加强筋位置的厚度不超过主体壁厚的60%，避免注塑生产时出现缩痕、翘曲等成型缺陷，完全适配常规注塑模具的生产工艺要求，无需特殊的模具结构即可实现批量生产。
