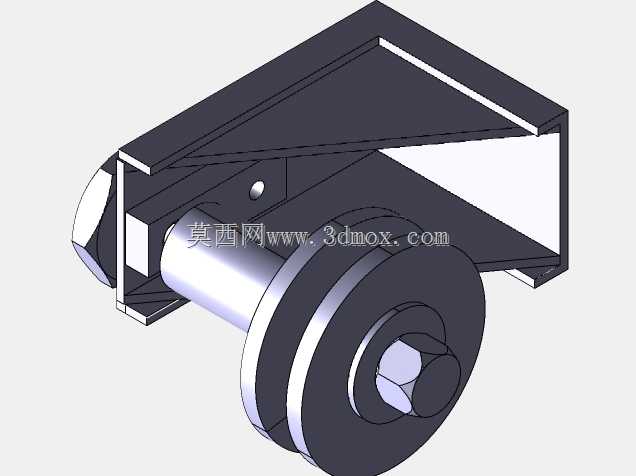

带安装支架的槽型导向滚轮组件结构

项目分类:通用五金配件 发布时间:2022-07-30 ID:687207
  • 带安装支架的槽型导向滚轮组件结构
  • 带安装支架的槽型导向滚轮组件结构
  • 带安装支架的槽型导向滚轮组件结构
  • 带安装支架的槽型导向滚轮组件结构
  • 带安装支架的槽型导向滚轮组件结构
  • 带安装支架的槽型导向滚轮组件结构
  • 带安装支架的槽型导向滚轮组件结构
  • 带安装支架的槽型导向滚轮组件结构

  在生产线物料输送、轻型滑移门导向、小型设备位移限位这类场景里,这类带安装支架的槽型导向滚轮是非常常见的支撑导向构件,很多一线结构设计人员在做非标设备或者工装改造的时候,经常会需要用到这类构件的成熟结构参考,避免从零开始踩结构匹配的坑。从实际使用场景来看,这类滚轮组件多数承担两个核心作用,一是为沿固定轨迹移动的部件提供低摩擦的滚动支撑,减少滑动摩擦带来的阻力损耗和部件磨损,二是通过滚轮自带的槽型结构,对配套的导轨或者导向圆杆进行侧向限位,避免移动部件在运行过程中出现脱轨、偏移的问题,在轻型自动化线的工件托盘导向、设备防护门的滑移支撑、小型工装的位移导向工位上都能看到这类结构的应用。从结构设计的思路来看,

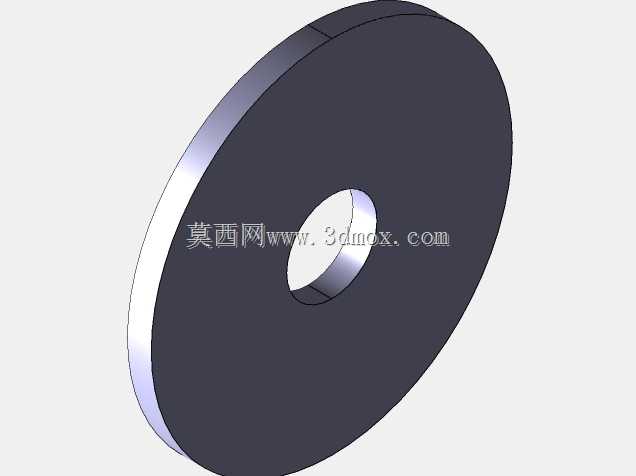

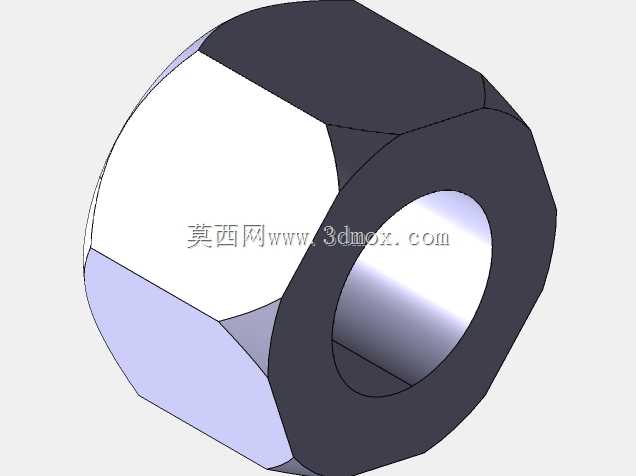

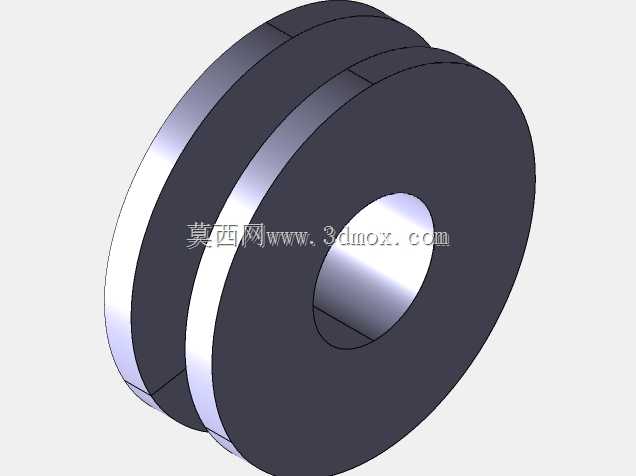

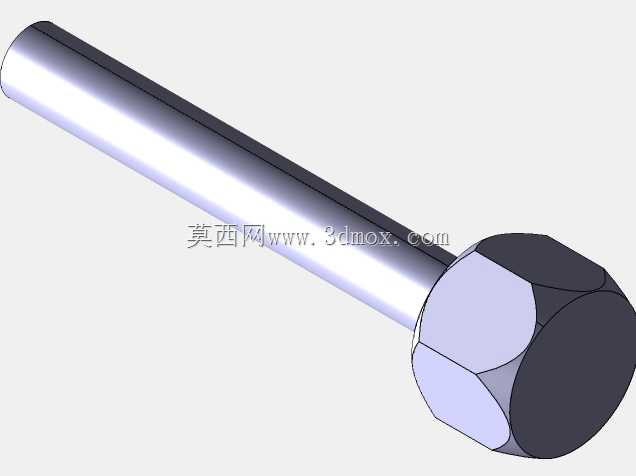

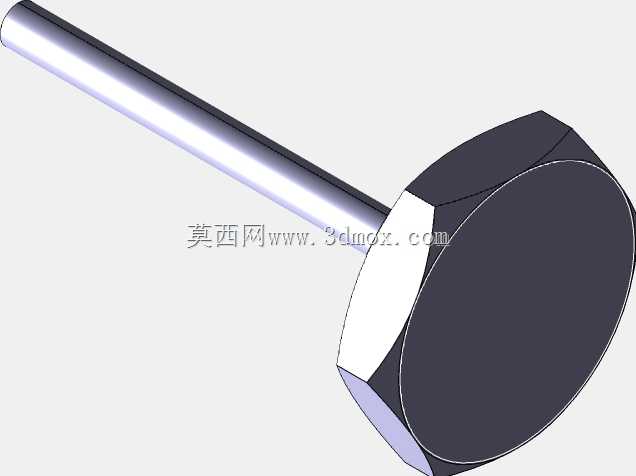

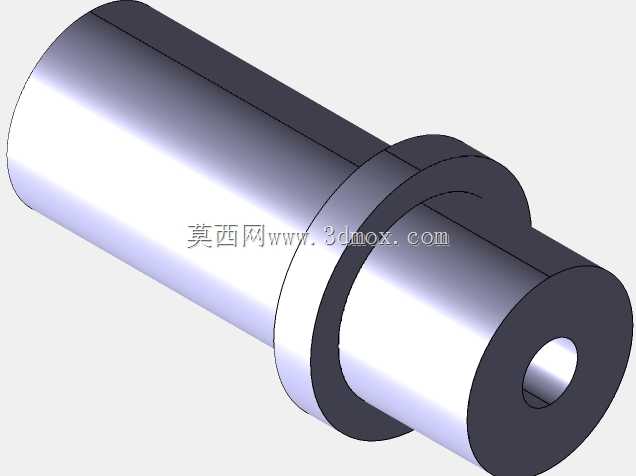

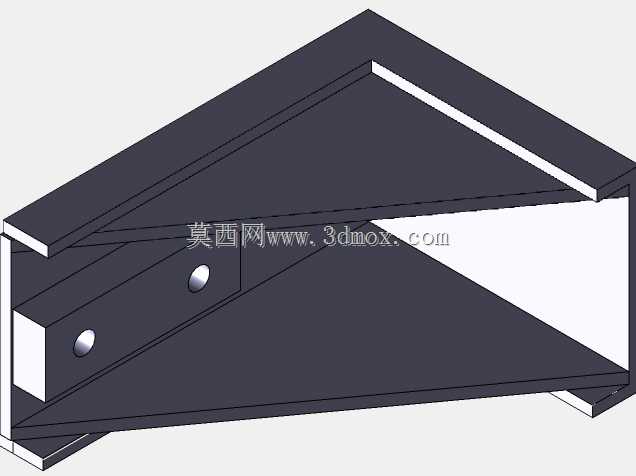

  这个组件采用了C型折弯支架作为安装基体,支架的两个垂直折边分别承担不同的功能,上方的水平安装面用来和设备主体框架通过螺栓连接固定,预留的安装孔位可以适配常用的紧固件规格,侧方的垂直折边用来穿装滚轮的支撑轴,轴端采用内六角螺栓锁紧的结构,既可以保证滚轮转动时的轴向定位精度,也方便后期维护的时候快速拆卸更换滚轮,不需要整体拆解支架。滚轮本身采用了中间带圆弧槽的结构设计,槽型的弧度和常用的导向圆杆外径匹配,滚动接触面做了等厚设计,保证受力时的应力分布均匀,避免局部应力集中导致滚轮过早失效,滚轮和支撑轴之间预留了合理的转动间隙,既不会因为间隙过大出现滚轮晃动,也不会因为间隙过小出现转动卡滞的问题。从安装边界来看,

  这类组件的整体外轮廓尺寸适配轻型载荷的安装空间,支架的折弯角度做了90度精准控制,保证安装后滚轮的槽型中心和导向件的中心重合,不会出现偏载的情况,支架的板材厚度选择兼顾了结构强度和整体重量,在承受常规径向载荷的时候不会出现支架变形的问题,滚轮的伸出长度经过合理设计,既保证和导向件的有效接触长度,也不会因为伸出过长导致支撑轴受力弯矩过大。在实际选型应用的时候,设计人员需要重点核对三个匹配维度,首先是滚轮槽型的曲率半径要和配套使用的导向杆或者导轨的导向面尺寸匹配,保证接触面积足够,避免线接触带来的过快磨损;其次是支架的安装孔位间距要和设备框架上的预留安装位对齐,减少现场二次打孔的工作量;

  最后是滚轮的额定载荷要大于实际工况下的最大径向受力,预留足够的安全系数,避免长期满载运行出现滚轮变形或者轴断裂的问题。这类结构在设计的时候没有采用复杂的集成化结构,而是把支架、滚轮、锁紧轴拆分成几个独立的加工件,每个零件的加工工艺都非常成熟,支架采用常规的钣金折弯工艺就能加工,滚轮采用车削加工即可成型,锁紧轴是标准的紧固件改制,整体加工成本低,互换性好,哪怕后期某个零件出现磨损,也可以单独更换对应的零件,不需要整体替换整个组件,降低了设备的后期维护成本。在装配逻辑上,这个组件的装配顺序非常清晰,先把滚轮套装在支撑轴上,再把支撑轴穿入支架侧方的安装孔,最后从支架外侧锁紧内六角螺栓,整个装配过程不需要专用工装,普通的内六角扳手就能完成全部装配操作,适合产线现场的快速组装和后期维护调整。很多刚入行的结构设计人员在做这类导向滚轮设计的时候,经常会忽略支架折弯处的应力释放问题,这个结构在折弯位置做了微小的圆角过渡,避免折弯处出现应力集中导致支架受载后开裂,同时滚轮的两侧和支架内壁之间预留了微小的轴向间隙,避免滚轮转动的时候和支架侧壁产生摩擦,额外增加转动阻力。
