带安装法兰的异形铜制接线防护盒结构

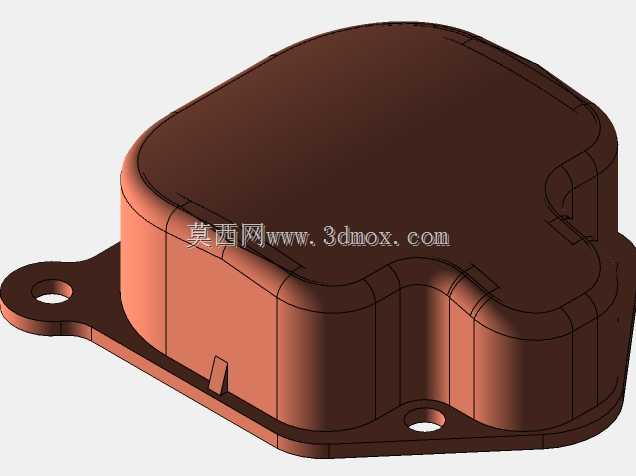

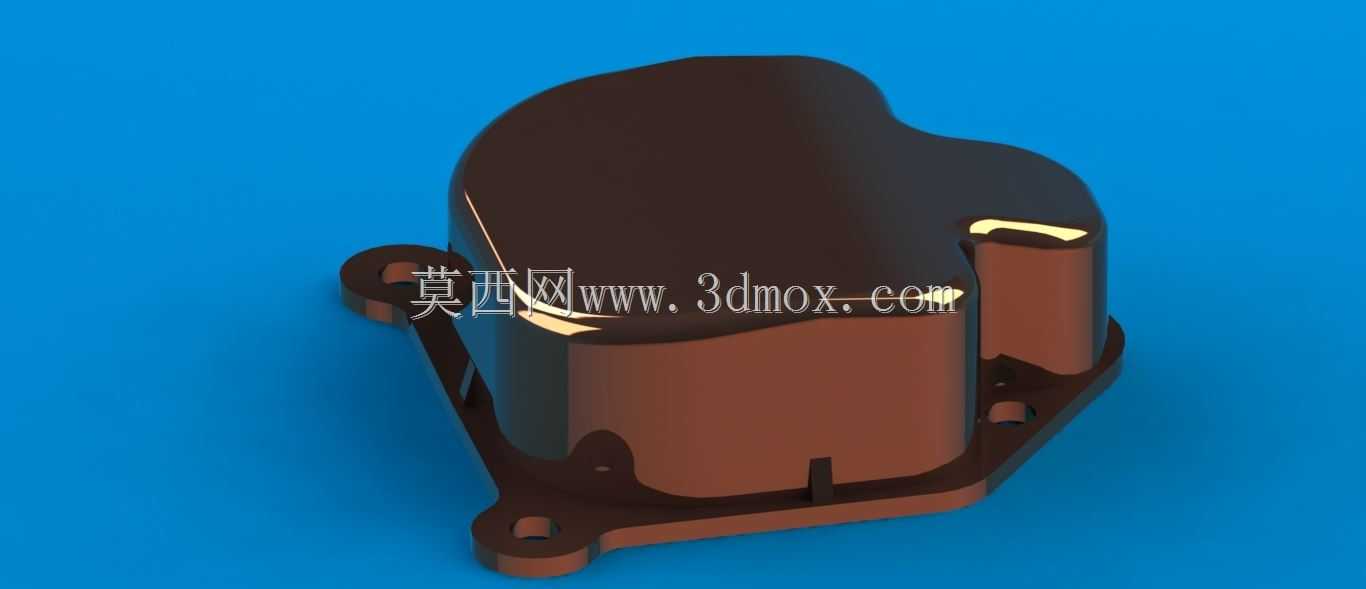

　　这款铜制接线盒的结构设计，首先围绕户外电气线路接驳的防护需求展开，铜质壳体本身具备优异的导电性能与抗腐蚀特性，在潮湿、多尘甚至存在轻度腐蚀介质的工业布线场景中，既能作为线缆接驳处的物理防护屏障，也能通过自身的等电位连接特性降低接线端的感应电风险，避免线路接驳处裸露引发的短路、漏电隐患。从结构细节来看，盒体采用一体成型的异形腔体设计，腔体轮廓并非规则矩形，而是根据内部接线端子的排布、线缆弯折的最小半径做了适配性的轮廓优化，腔体内部预留的空间刚好容纳3组以内的导线压接端子，同时给线缆进出的弯折部位留出了足够的安全间隙，避免线缆绝缘层被盒体边缘割损。盒体底部延伸出带安装孔的法兰边，三个安装孔呈非对称排布，对应安装基面的固定点位，

　　安装孔的沉台设计可以让固定螺栓的头部完全沉入法兰平面以下，不会突出盒体表面影响后续的盖板装配，也能避免螺栓头部堆积灰尘、凝露引发的锈蚀问题。法兰边与盒体主体的过渡位置做了圆弧加强处理，既减少了铜材冲压或铸造成型时的应力集中问题，也提升了法兰部位的结构强度，在安装拧紧螺栓时不会出现法兰边变形翘起的情况，保证盒体与安装基面贴合的密封性。盒体侧壁的凸起结构是线缆进出的穿线位预留，凸起部位的壁厚比盒体主体略厚，方便后续在现场施工时根据线缆直径开孔安装防水接头，厚壁结构能给防水接头的螺纹连接提供足够的啮合长度，避免接头松动脱落。从安装边界来看，盒体整体的外轮廓最大宽度控制在120mm以内，法兰边的安装孔中心距适配常规电气安装板的预留孔位，

　　不需要额外在安装基面上重新打孔，能直接替换同安装尺寸的老旧塑料接线盒，铜质壳体的抗老化寿命是普通工程塑料壳体的3倍以上，在户外暴晒、温差较大的环境下不会出现壳体脆裂、老化变形的问题。设计过程中特意规避了规则盒体的空间浪费问题，异形腔体的轮廓完全贴合内部接线组件的排布，在满足接线操作空间需求的前提下尽可能压缩了盒体的整体体积，减少了安装时占用的空间，适合在设备内部布线空间局促、安装位置狭窄的场景下使用，比如通讯基站的户外接线端、工业设备的机身外部接线点位、小型机电设备的线路接驳位置都能适配。盒体的上口边缘做了一圈止口结构，后续配套的盖板可以直接卡在止口位置，配合密封垫就能实现IP65级别的防护效果，止口的高度设计为3mm，

　　既能阻挡外部的溅水、灰尘进入盒体内部，也不会因为止口过高占用内部的接线空间。铜材本身的导热性能优异，接线端子在长时间通过额定电流时产生的热量，可以通过铜质壳体快速散发到外部环境中，避免盒体内部积热导致线缆绝缘层加速老化，提升接线部位的长期运行可靠性。在结构建模阶段，对盒体的壁厚做了均匀化处理，整体壁厚控制在2.5mm，既保证了壳体的结构强度，不会因为轻微的外力碰撞出现变形，也尽可能控制了壳体的整体重量，降低安装时对固定点位的载荷要求。法兰边上的安装孔内径设计为6mm，适配M5的固定螺栓，孔位的位置公差控制在±0.1mm，保证批量安装时的互换性，不需要现场调整孔位就能顺利完成装配。盒体内部的转角位置全部做了R2的圆角处理，一方面是成型工艺的需求，避免铜材成型时出现转角开裂的问题，另一方面也避免内部尖角划伤施工人员的手部，或是划破线缆的绝缘层。
