Goyen1/8英寸直角式电磁脉冲阀结构

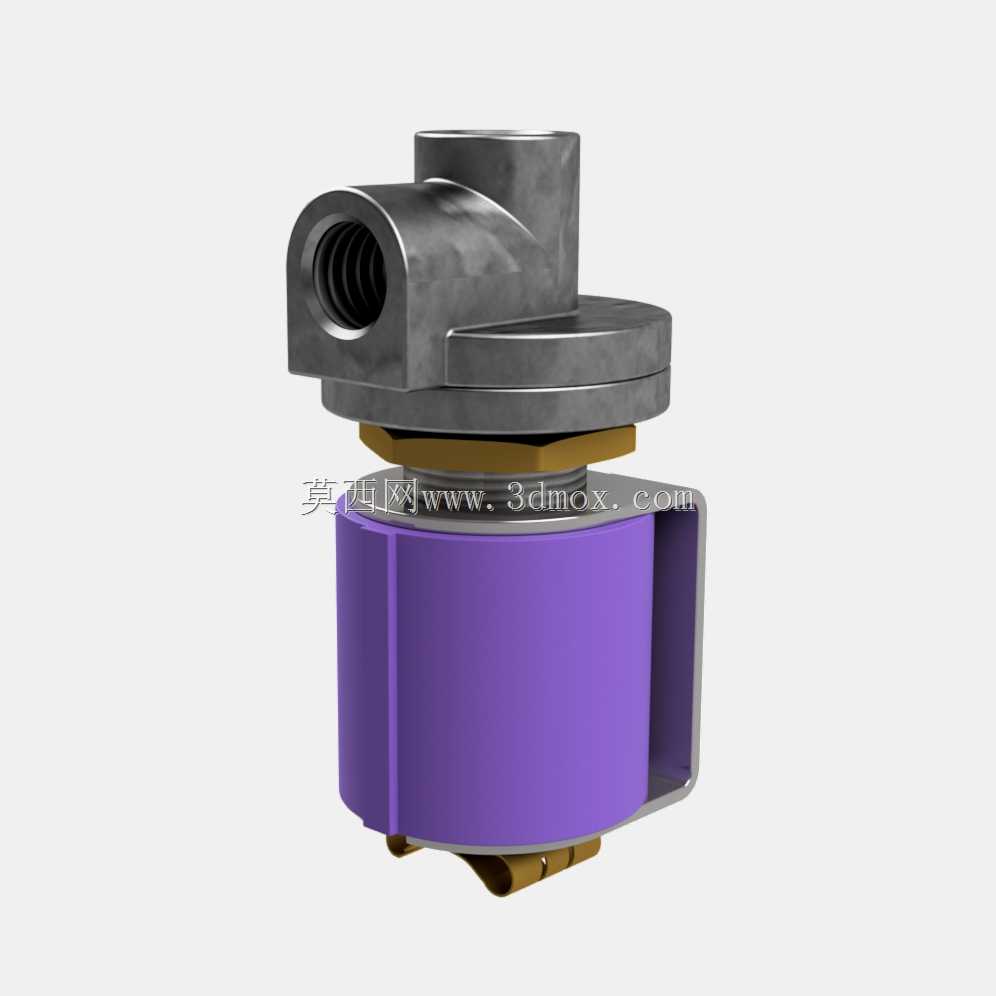

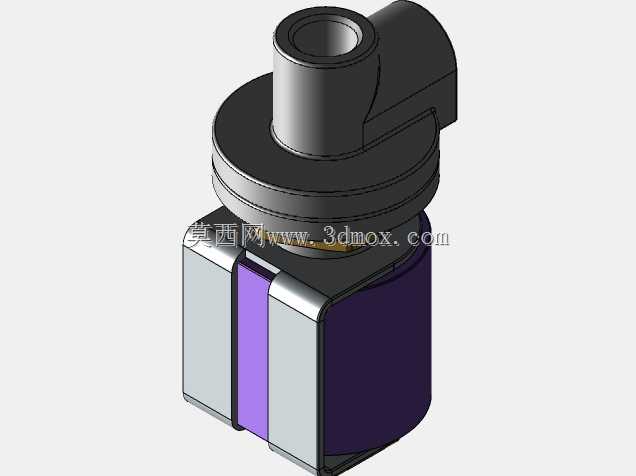

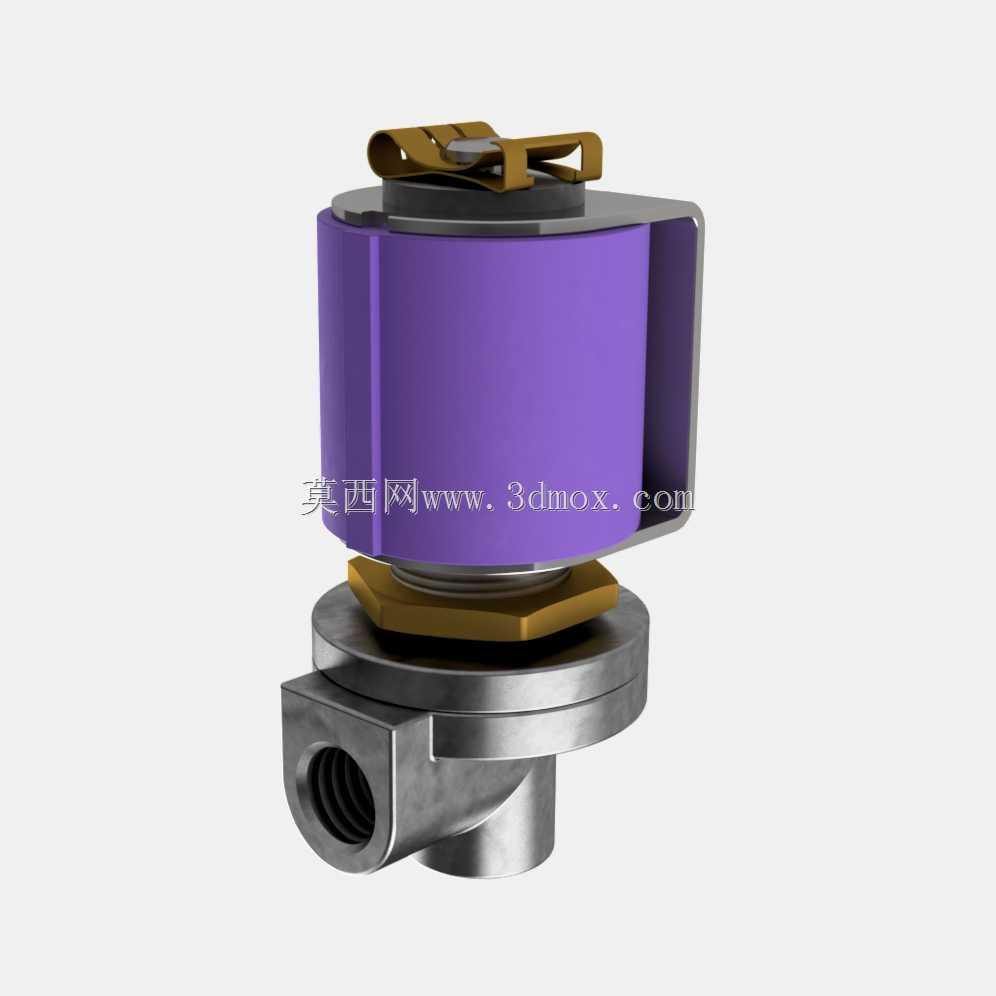

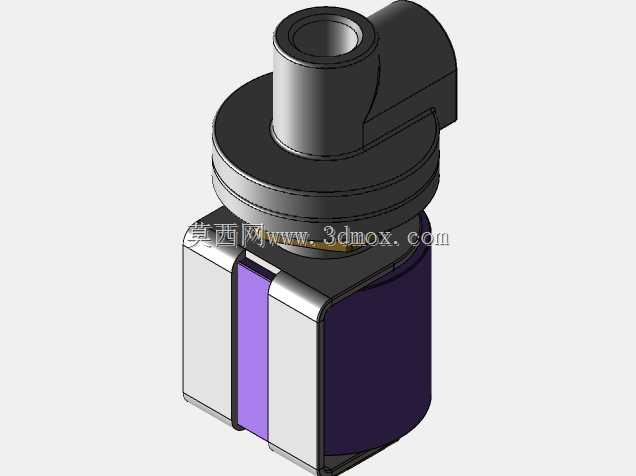

　　这款电磁脉冲阀主要面向袋式除尘系统的喷吹清灰工况设计，是脉冲除尘设备核心的执行元件，日常在工业除尘、车间粉尘治理、物料气力输送的压缩空气控制回路中承担气路通断的快速切换作用，直接决定除尘滤袋清灰效果的稳定性。从结构设计来看，整体采用直角式流道布局，进气端与出气端呈90度夹角，适配除尘气包与喷吹管垂直布置的常规安装场景，阀体上部为压铸铝合金材质的气路腔体，表面做硬质氧化处理，兼顾轻量化与抗压缩空气冲刷的耐磨性能，下部电磁驱动单元采用包覆式紫铜线圈结构，紫色塑封外壳可隔绝车间内的粉尘、水汽侵入，避免线圈受潮短路，适配多粉尘的工业现场使用环境。设计过程中优先考虑了喷吹动作的响应速度，膜片组件采用耐老化丁腈橡胶夹布材质，

　　搭配内置的弹簧复位结构，可在0.1秒内完成启闭动作，保证瞬间释放压缩空气形成足够强度的脉冲气流，震落滤袋表面附着的粉尘层；阀体上的1/8英寸NPT内螺纹接口，匹配常规小规格气路管路的连接标准，安装时无需额外加工转换接头，阀体中部的六角锁紧结构可直接用标准扳手完成固定，安装边界预留了足够的扳手操作空间，不会和周边的气包、支架结构产生干涉。在实际工况应用中，这类小通径电磁阀多用于小型除尘机组、实验室除尘设备或者分室反吹除尘系统的先导控制气路，也可直接作为小型滤筒的直接喷吹阀使用，工作压力覆盖0.3-0.8MPa的常规工厂压缩空气压力区间，线圈适配120V交流供电规格，匹配北美地区工业供电标准，也可根据实际工况更换对应电压等级的线圈组件。

　　建模过程中完整还原了内部膜片、密封垫、导流孔的细节结构，可直接用于除尘系统的气路布局干涉检查、设备装配模拟，也可作为阀门选型阶段的结构参考，核对安装尺寸、接口位置是否适配现有设备的安装空间；阀体上部的旁通接口结构可适配压力检测附件的加装，方便现场运维时实时监测阀前压力，判断气路是否存在泄漏、压力不足的问题，线圈部分的接线端采用侧出式布局，接线时无需拆除阀体上部结构，可直接在设备侧面完成接线作业，降低现场安装的操作难度。流道设计上做了圆弧过渡处理，减少压缩空气通过时的压力损失，保证喷吹时的气流压力足够到达滤袋底部，避免清灰不彻底导致滤袋阻力升高，影响除尘系统的整体运行风量；阀体与线圈的连接部位采用卡扣式固定结构，日常维护更换线圈时无需将整个阀体从气路上拆下，只需松开卡扣即可取下线圈更换，大幅缩短运维停机时间。
