六寸法兰连接旋转气阀结构设计

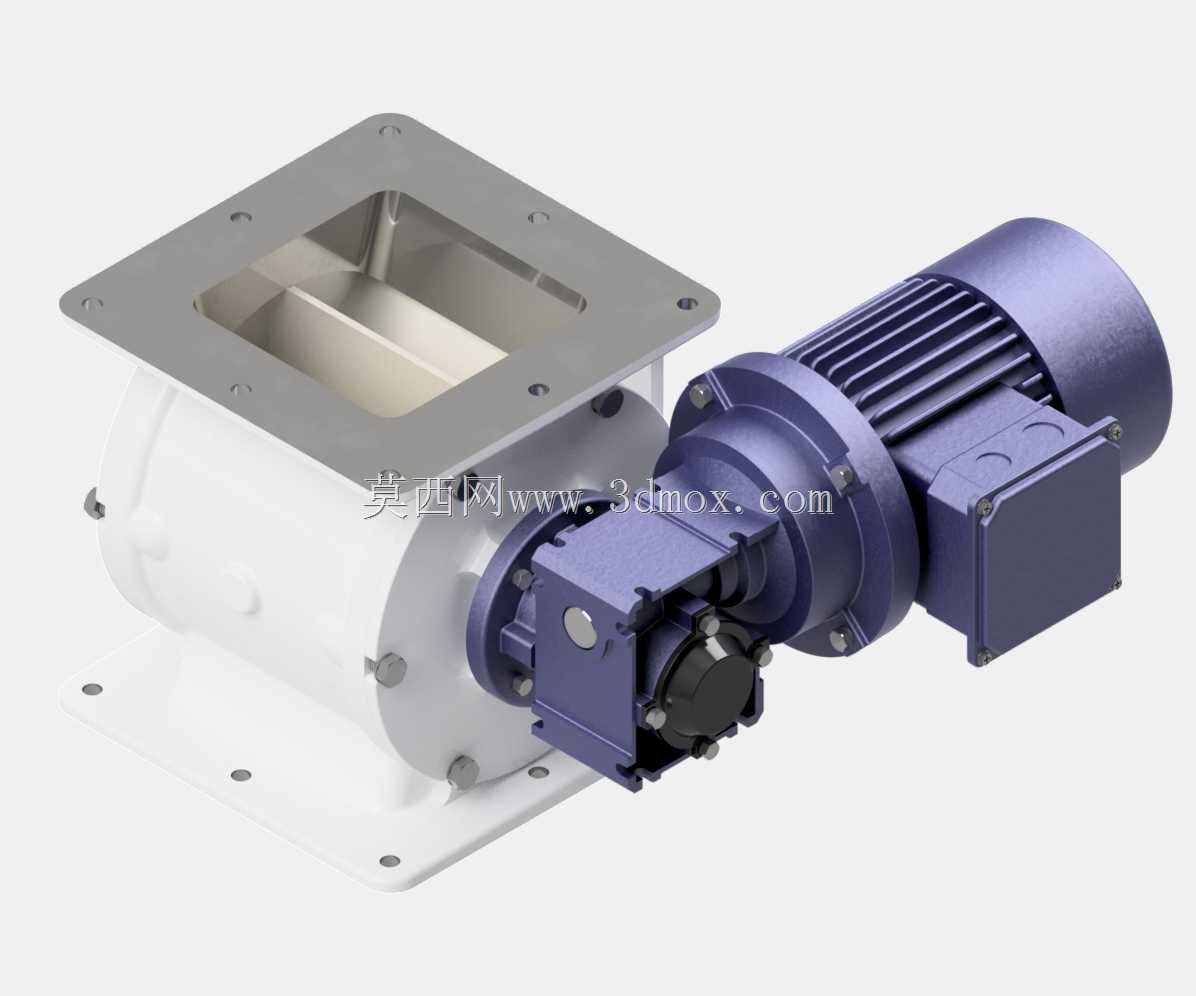

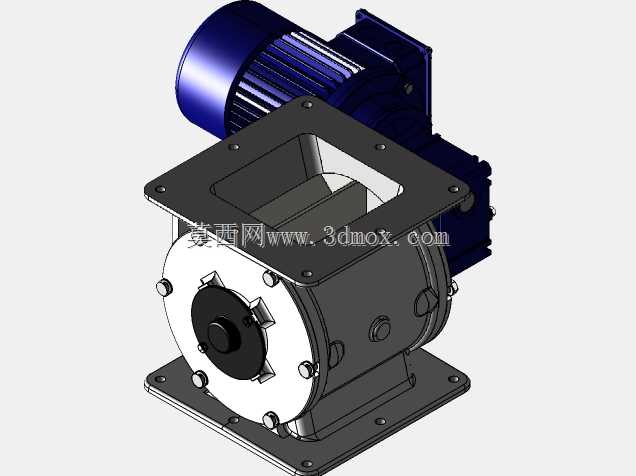

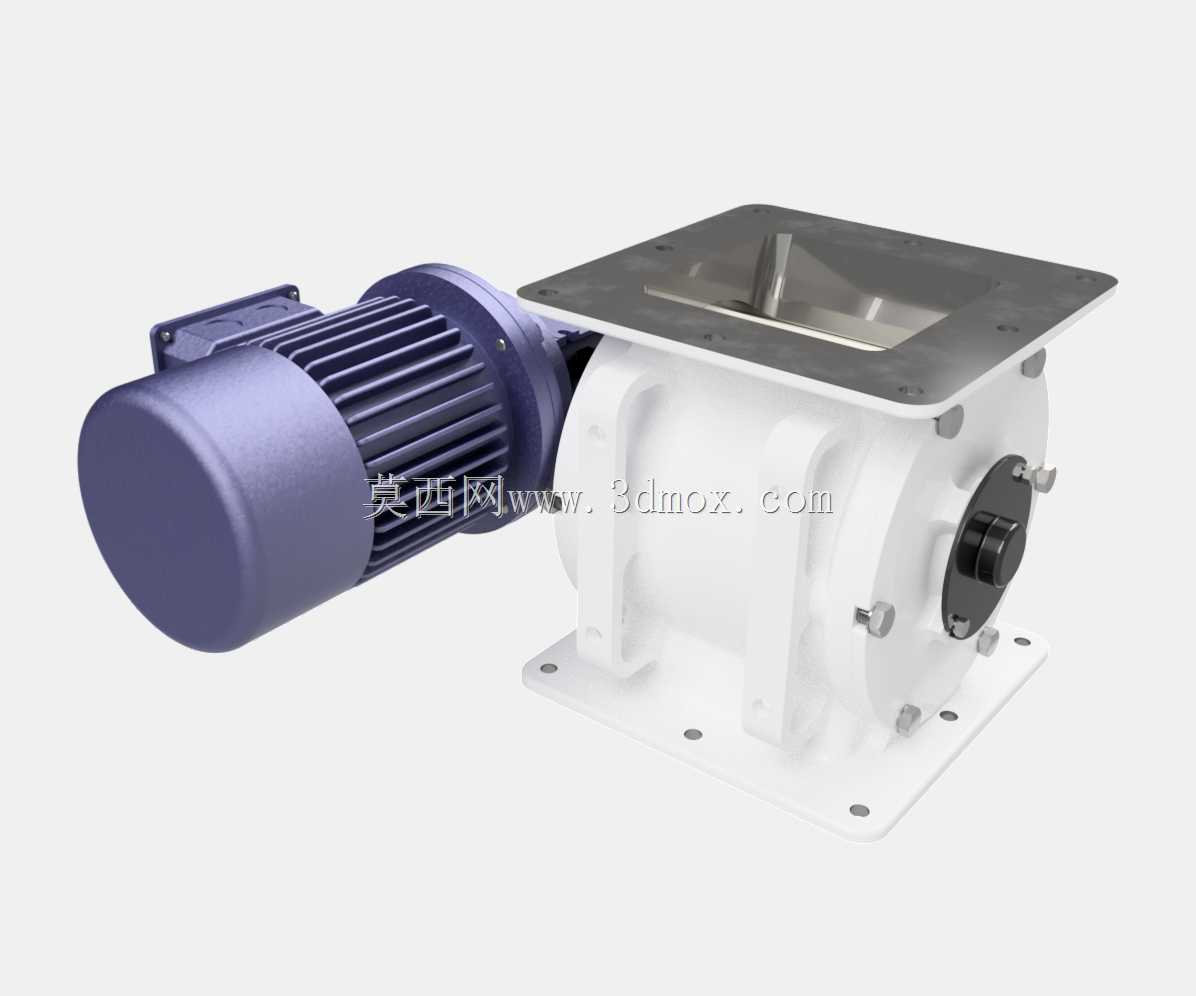

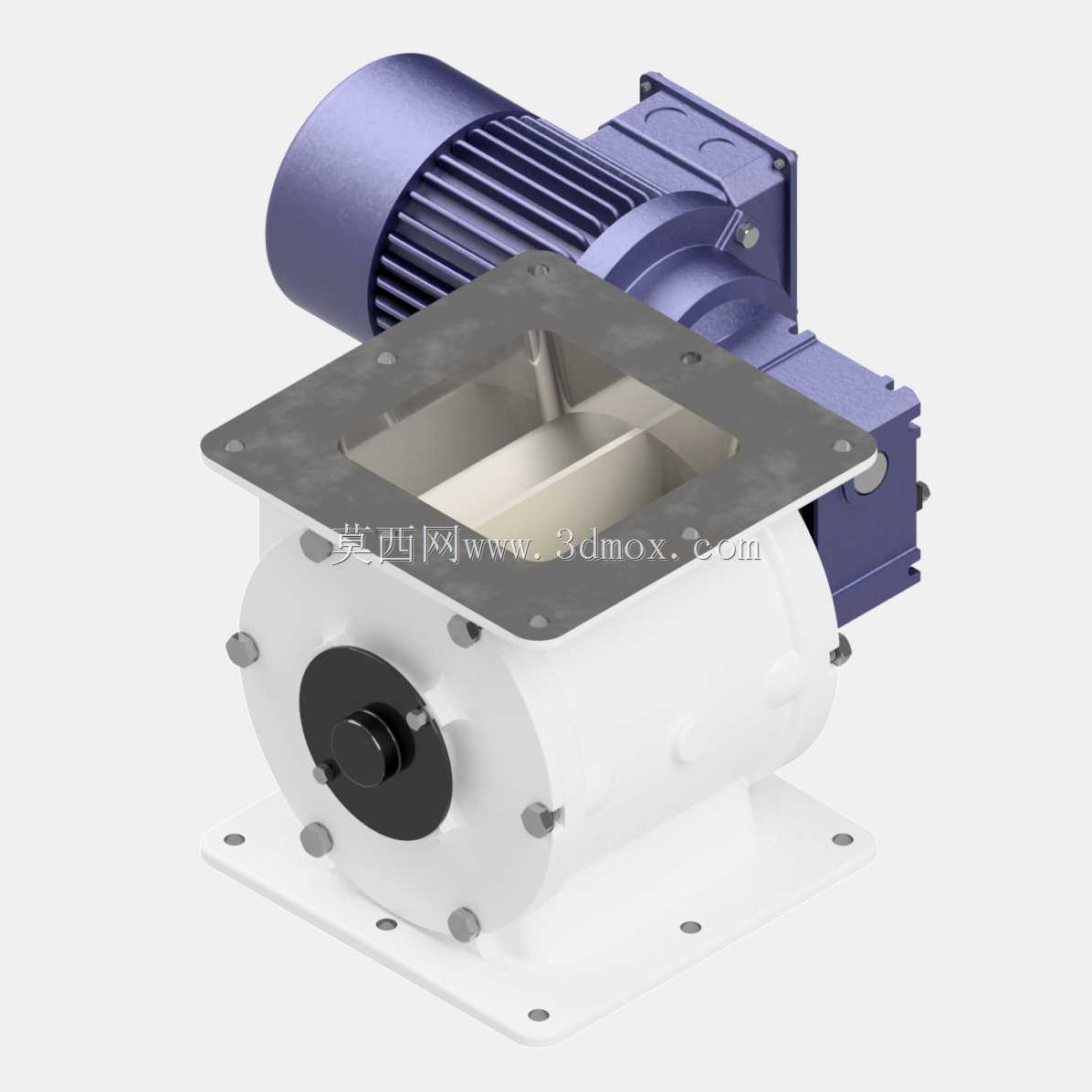

　　在粉体气力输送、除尘系统集料、粮食加工定量卸料这类工况里，旋转气阀是承担锁气、均匀给料双重作用的核心部件，很多刚接触粉体系统设计的工程师容易忽略它的安装边界与转子间隙匹配，导致运行后出现卡料、漏风、产量不达标的问题，这个六寸规格的旋转气阀结构，就是针对中低压气力输送场景做的适配设计。先从安装边界说，它的入口采用6英寸方形法兰接口，出口同是6英寸通径，上下连接法兰为10英寸×10英寸的方形安装法兰，整体总高度控制在常规料斗卸料位的适配区间，安装时不需要额外加高过渡节，能直接对接上方灰斗、料仓的下出料口，下方可接螺旋输送机或者气力输送管道的进料段，底座的安装孔位按照通用工业脚架的孔距设计，不管是架在输送设备上方还是单独做支架固定，

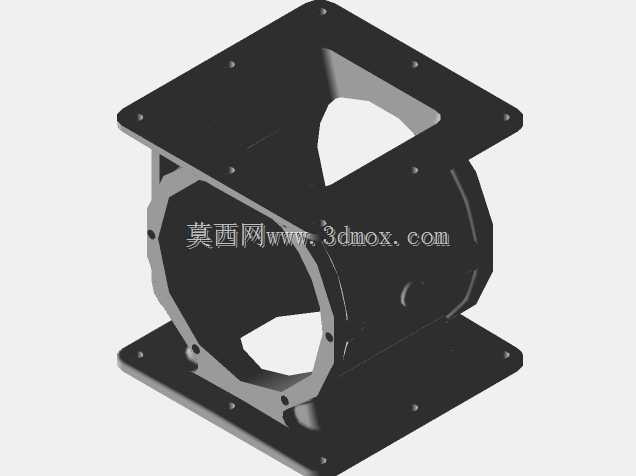

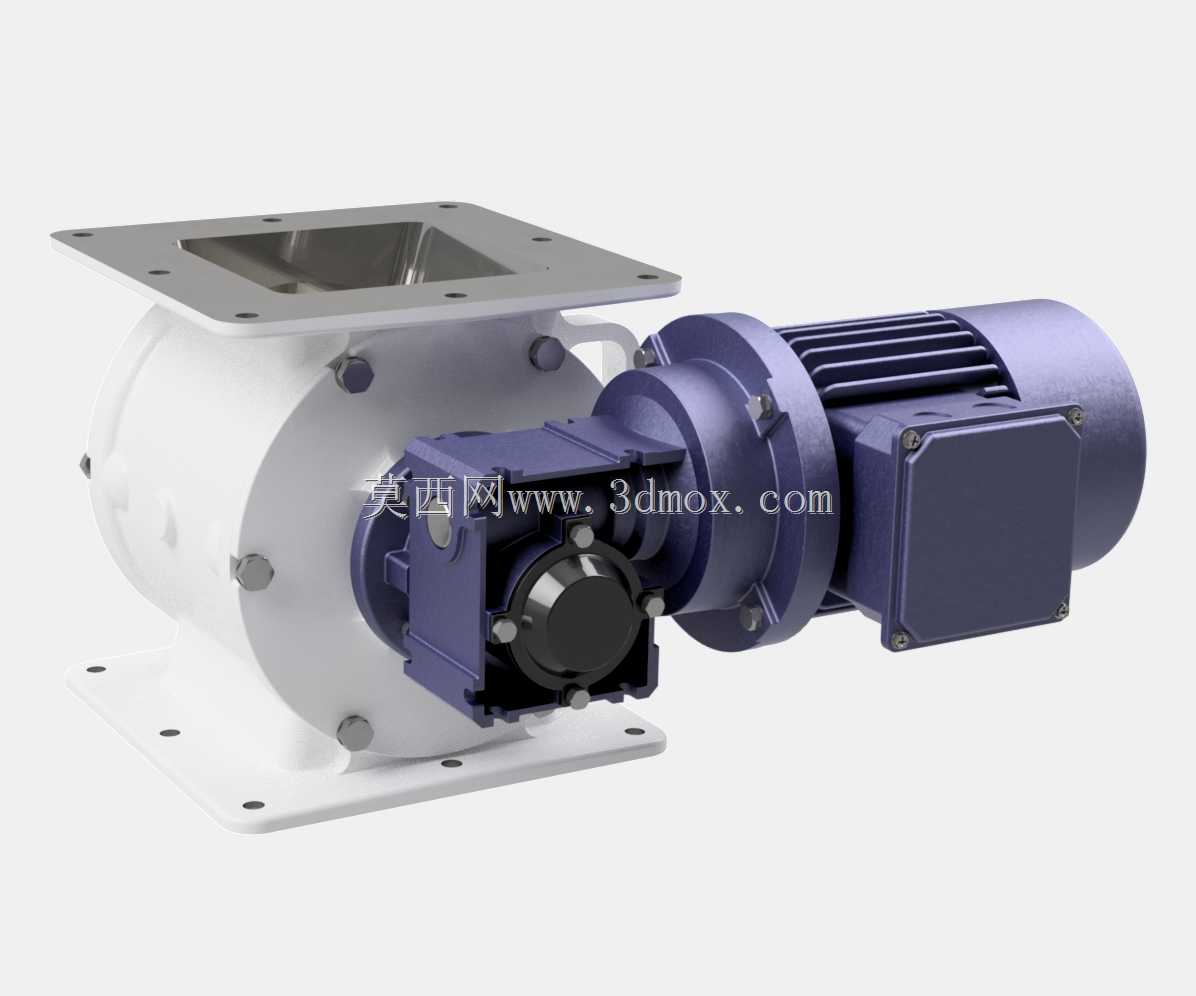

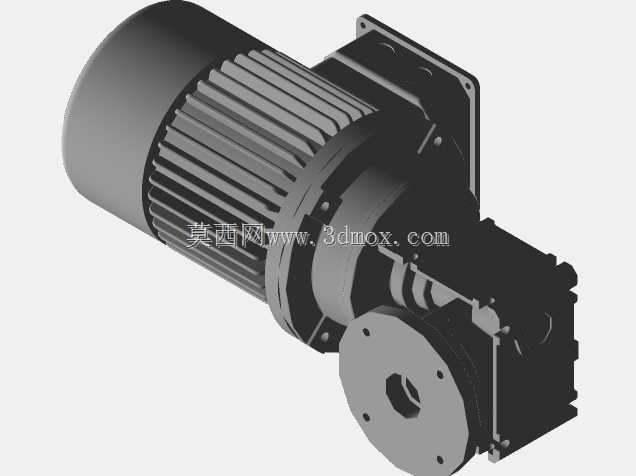

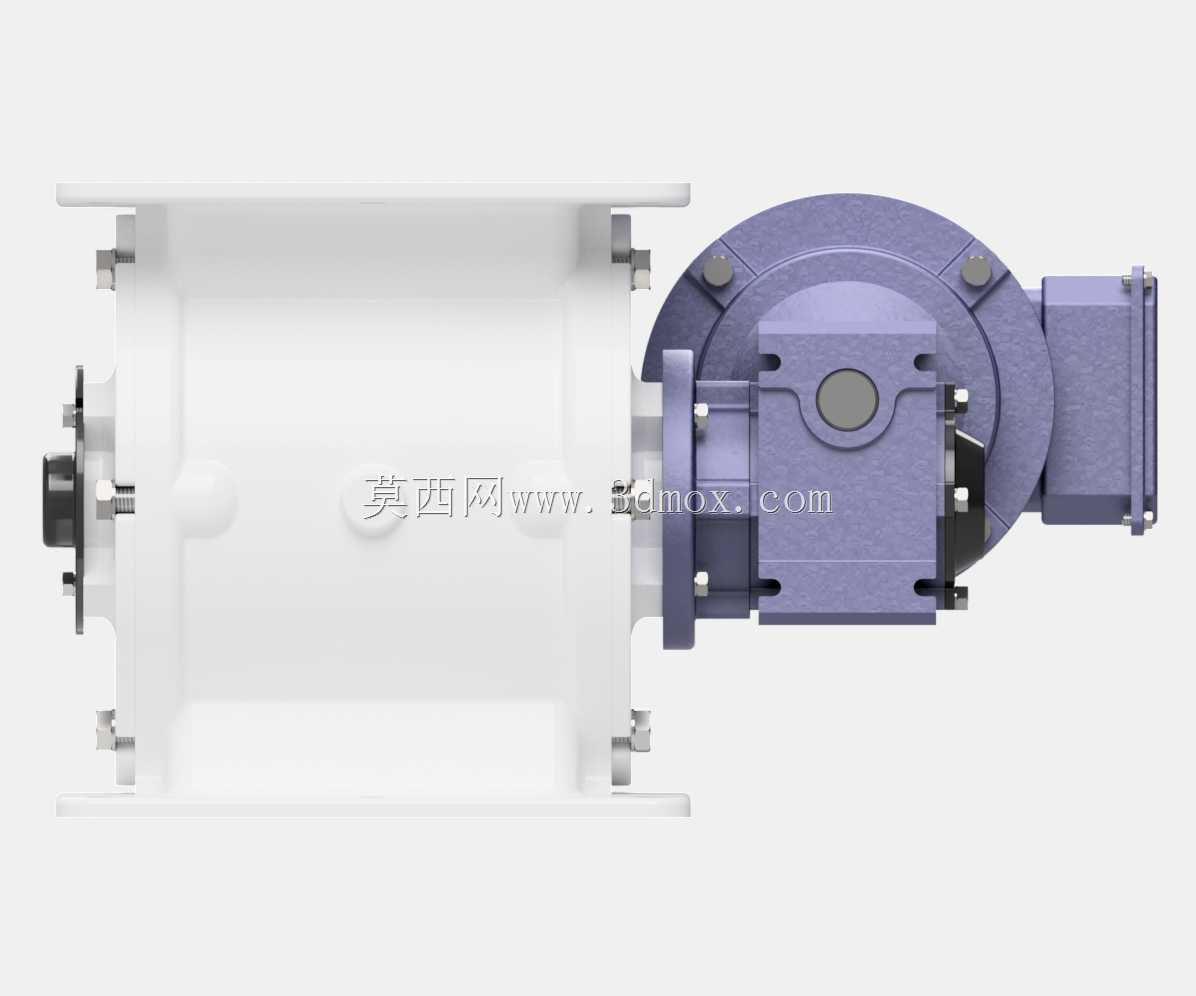

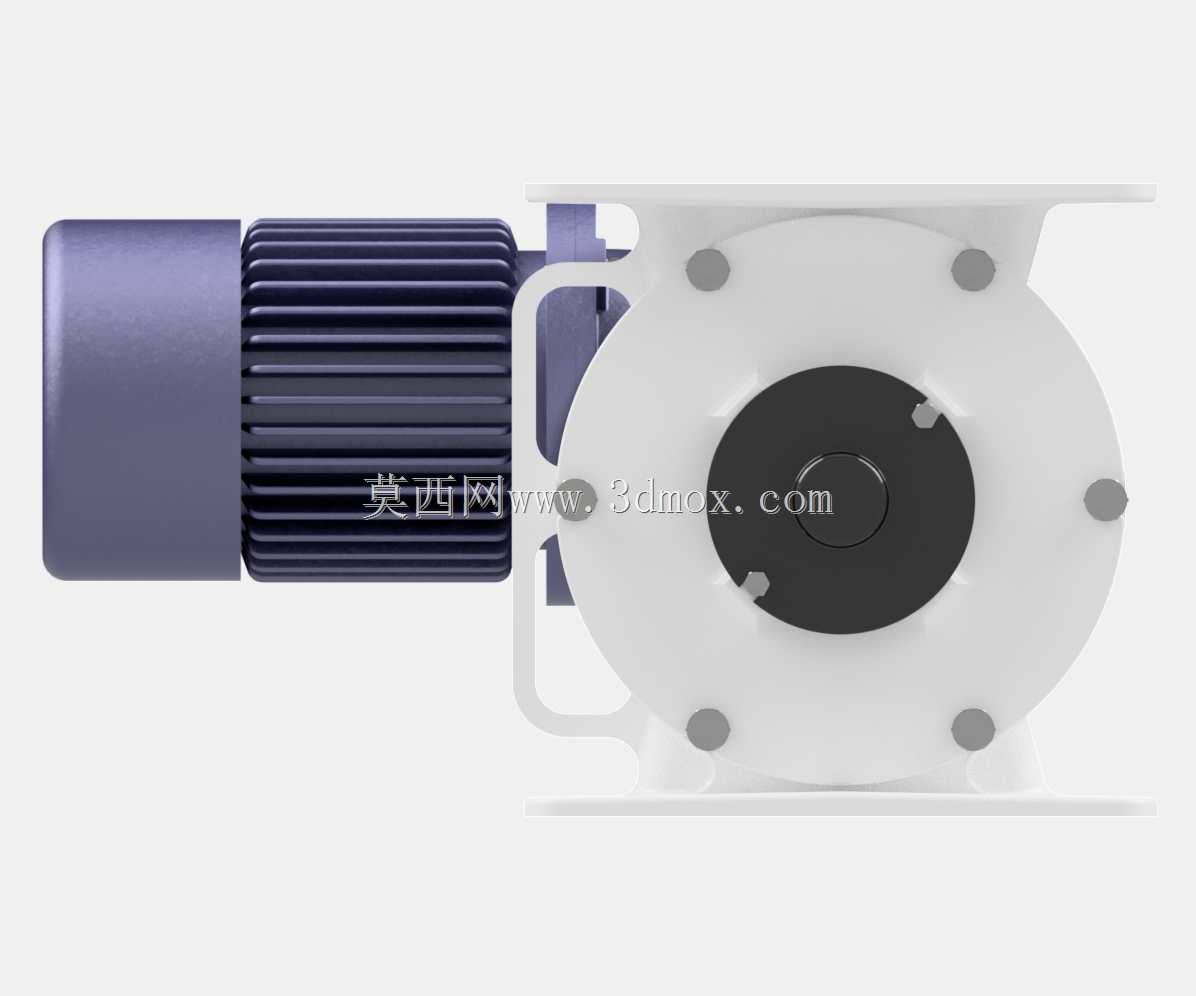

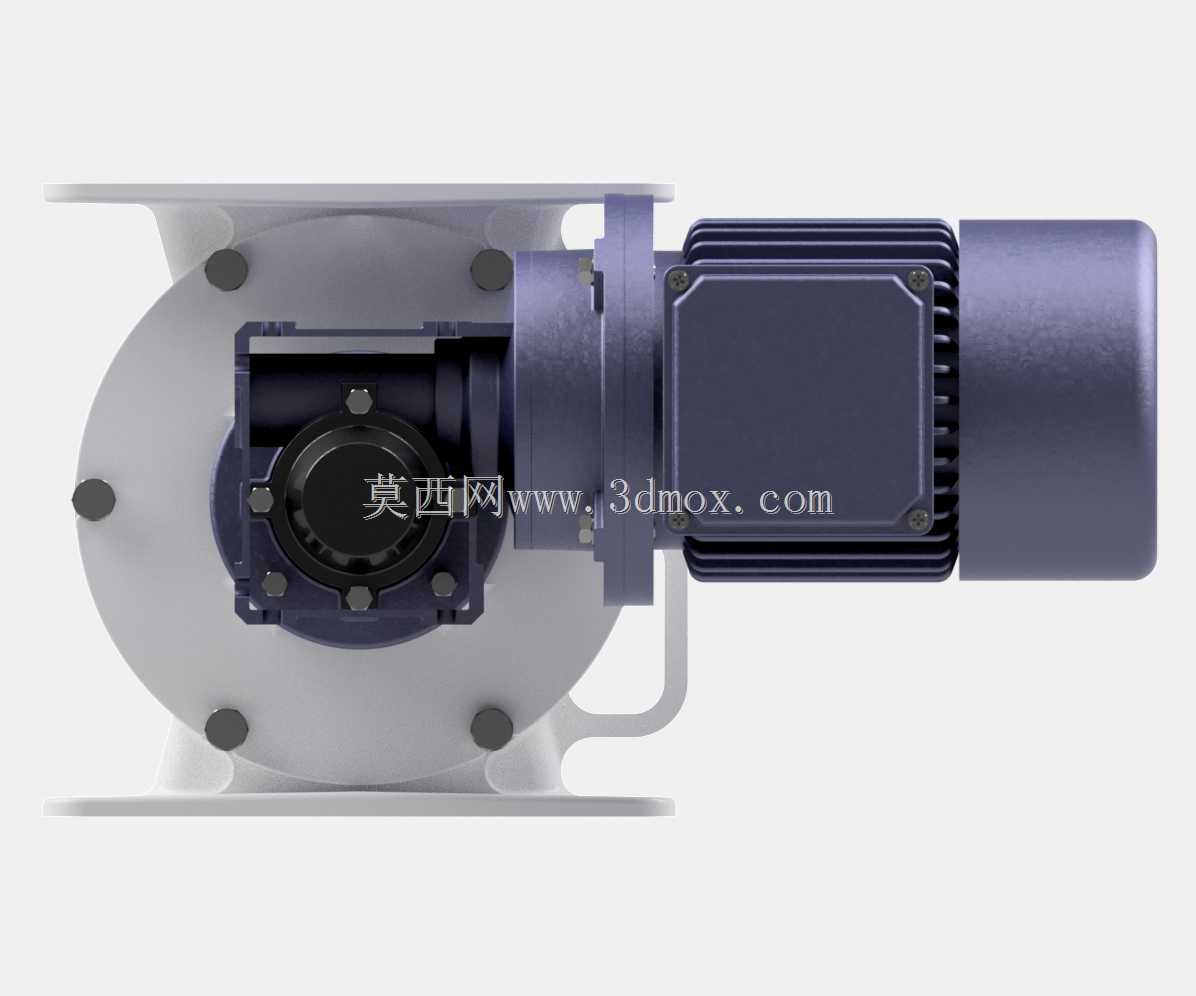

　　都不需要重新配打安装孔。驱动端采用直连式减速电机布局，没有额外的链传动或者带传动结构，一方面减少了传动环节的功率损耗，另一方面也缩小了整机的横向占用空间，在车间布局紧凑的除尘系统、粮食加工生产线里，能节省不少安装空间，电机和阀体之间的连接法兰做了止口定位，装配时不需要反复调整同轴度，现场拆装维护的效率更高。阀体的壳体采用铸铁材质做表面喷涂处理，内部的转子叶轮和壳体之间的间隙控制在0.1到0.2毫米之间，这个间隙值是经过多轮物料测试定下来的——间隙太小的话，输送带有轻微吸潮的粉体比如面粉、水泥粉尘时，容易因为物料粘壁出现转子卡滞，间隙太大的话，锁气效果会下降，气力输送管道里的风压会顺着间隙往上窜，导致料仓里的物料下料不畅，

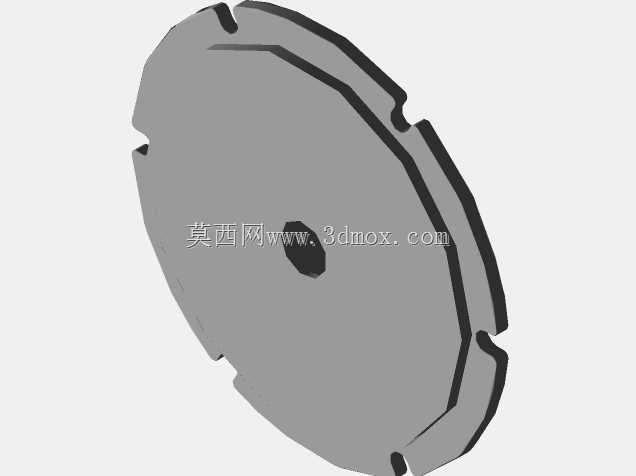

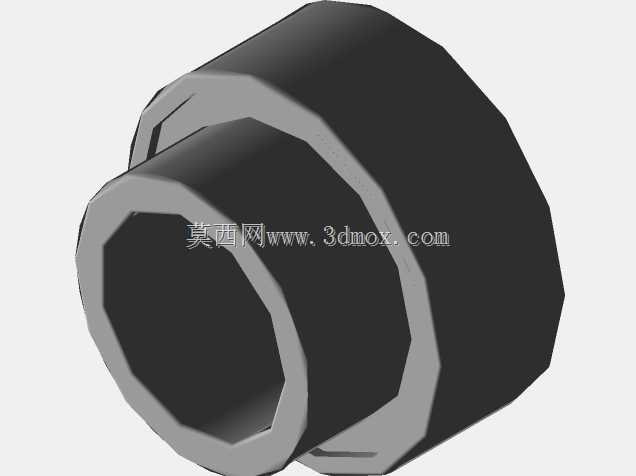

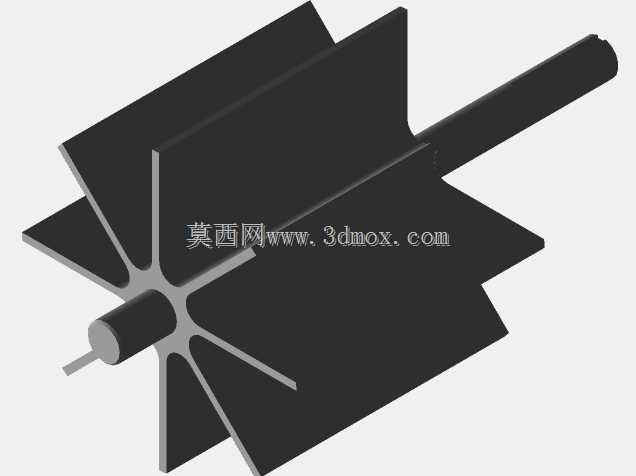

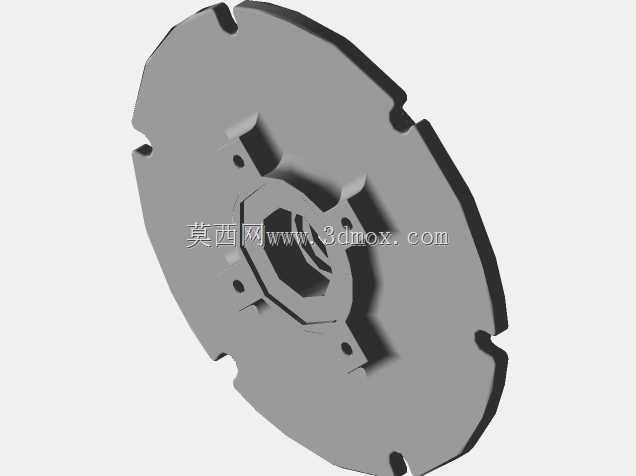

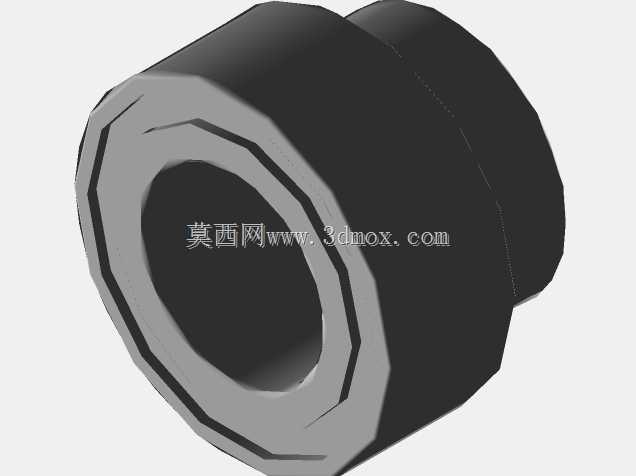

　　甚至出现喷灰的问题。转子的叶片采用加厚钢板焊接结构，叶片边缘做了倒角处理，在输送带有轻微磨琢性的粉尘比如木粉、塑料粒子时，能减少叶片边缘的磨损速度，延长整体的使用寿命，端盖处的轴承座采用外置式设计，轴承和阀体内部的物料腔完全隔开，就算长期运行有粉尘从轴封处轻微渗出，也不会进到轴承里导致轴承抱死，轴封采用填料密封加骨架油封的双重密封结构，针对负压输送场景，能有效避免外界空气被吸入输送系统，保证系统的风压稳定。实际应用里，这类旋转气阀常用在布袋除尘器的灰斗下方，负责把除尘器收集下来的粉尘均匀卸到下方的输送设备里，同时锁住除尘器内部的负压，避免外界空气进入导致除尘效率下降；在粮食加工厂的小麦、玉米输送环节，它可以作为定量给料装置，

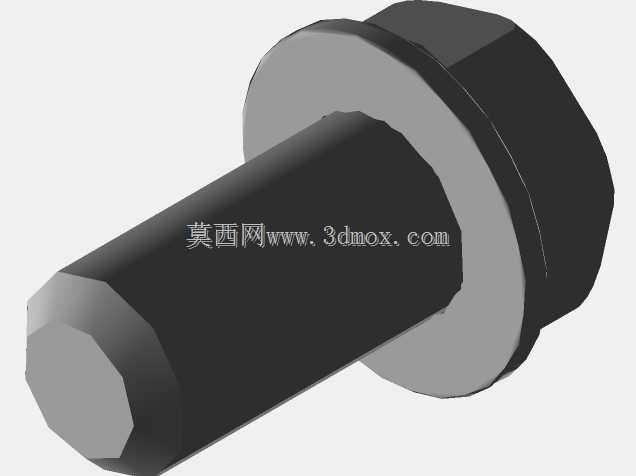

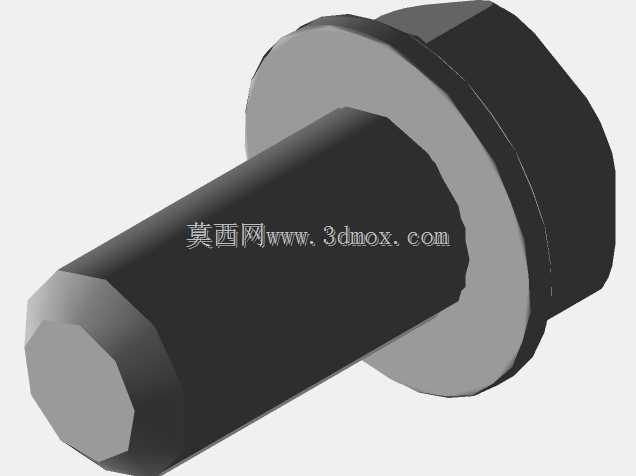

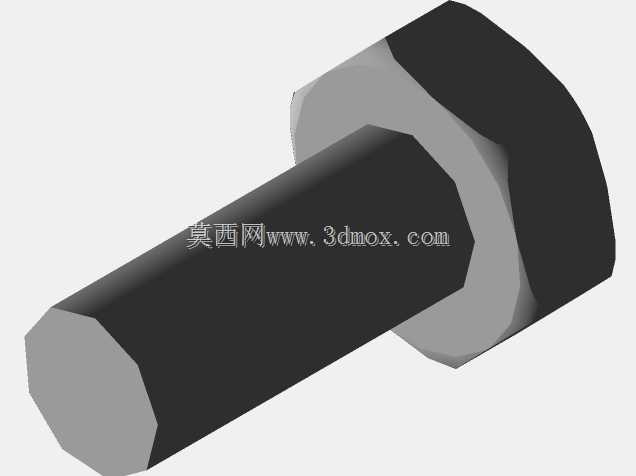

　　通过调整电机的转速来控制单位时间的卸料量，保证后续磨粉、筛选设备的进料稳定；在化工行业的塑料粒子生产线上，它还能安装在料仓下方，均匀给料的同时避免粒子出现架桥堵塞的问题。设计的时候特意把检修端盖放在了阀体的正面，现场需要清理转子上粘的物料、检查叶片磨损情况的时候，不需要拆掉上下的连接法兰，只需要拆开正面端盖的固定螺栓就能操作，减少了设备维护的停机时间，进料口的法兰做了加厚处理，因为上方料仓的物料重量会直接压在进料口法兰上，加厚的法兰能避免长期受料柱压力出现变形，导致连接面漏料。很多选型时容易踩的坑，比如只看通径不看法兰尺寸，买回来之后和现场料斗的法兰对不上，还要额外做过渡法兰，既增加成本又容易漏料；或者忽略整体高度，导致安装后下方的输送设备和阀体出口对接不上，这个结构在设计时就把这些现场常见的安装问题考虑进去了，法兰尺寸、安装孔距、整体高度都匹配行业内的通用安装标准，替换同规格的旧设备时可以直接安装，不需要改动现场的管路和支架。转子的轴采用45号钢调质处理，和叶轮焊接之后做了动平衡校正，运行时的振动量控制在很小的范围内，就算长期连续运行，也不会因为转子不平衡导致轴承过早损坏，电机的功率匹配是按照六寸通径下最大的卸料量、物料堆积密度来选的，就算输送堆积密度比较大的矿物粉尘，也不会出现电机过载跳闸的问题。
