高原型3/4寸压缩空气电磁脉冲阀结构

　　这款电磁脉冲阀主要面向工业除尘系统的压缩空气管路配套，常见于布袋除尘器、滤筒除尘器的喷吹清灰环节，作为喷吹动作的核心执行部件，直接决定滤袋清灰的均匀性与系统运行的稳定性。在实际工况中，这类阀通常安装在除尘器的气包与喷吹管之间，接收控制信号后快速启闭，瞬间释放气包内的压缩空气，形成高速脉冲气流喷入滤袋内部，抖落滤袋外表面附着的粉尘，避免滤袋堵塞导致系统阻力升高，保障除尘系统的通风除尘效率。

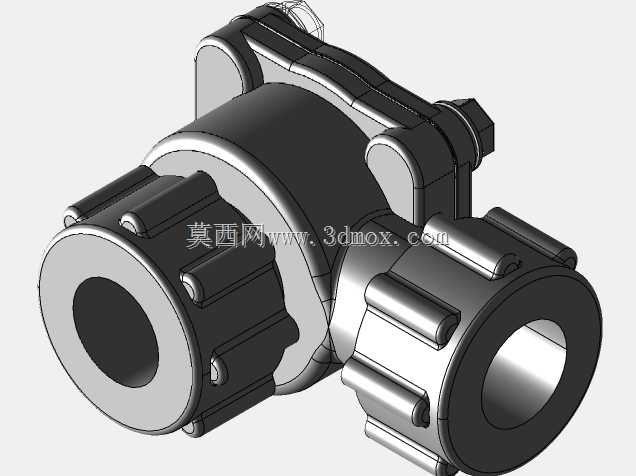

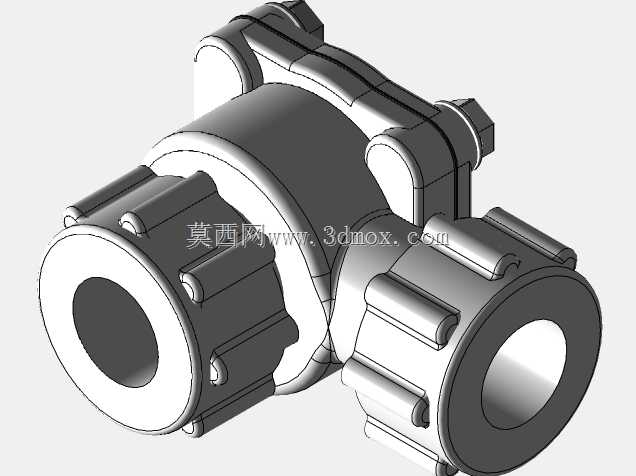

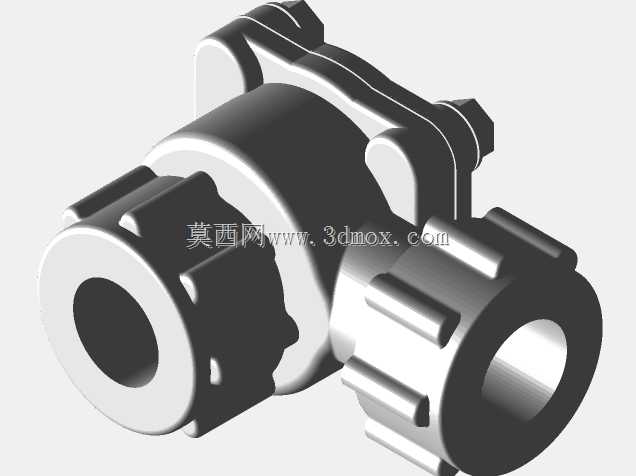

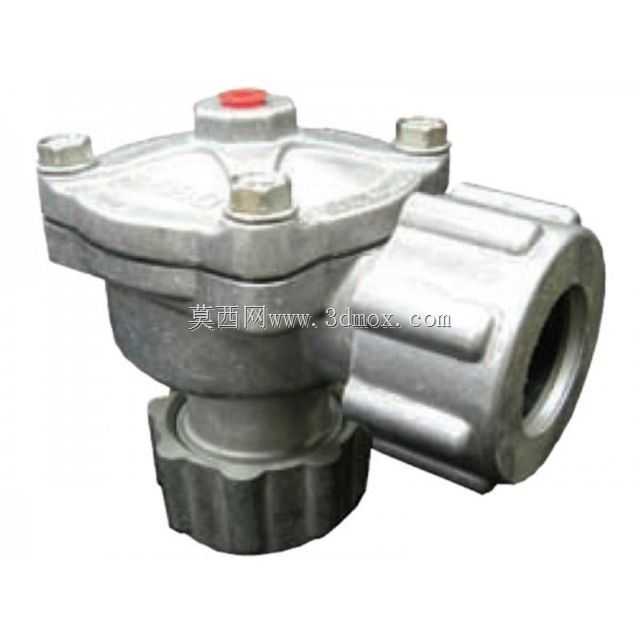

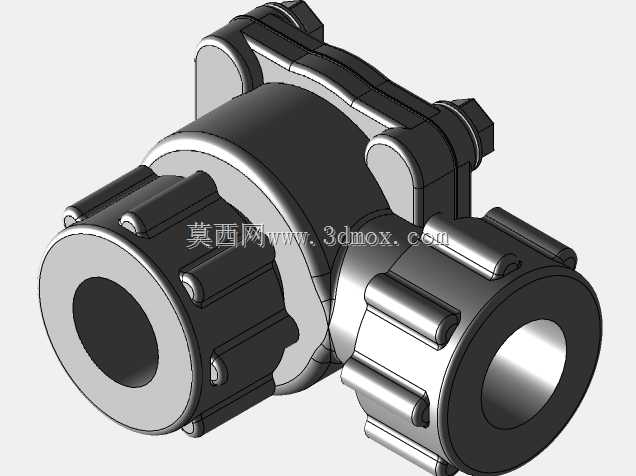

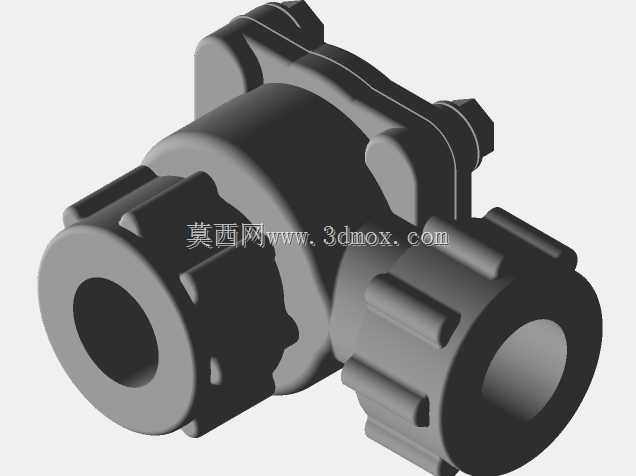

　　从结构设计来看，这款阀采用直角式通流结构，进气口与出气口呈90度布局，适配3/4英寸的管路连接规格，也就是常说的6分接口，安装时可以直接通过阀体自带的锁紧螺母与气包壁面固定，不需要额外加装复杂的连接支架，大幅减少现场安装的工作量。阀体主体采用压铸铝合金材质，兼顾结构强度与轻量化需求，表面做硬质氧化处理，能够耐受压缩空气中的少量冷凝水与油气侵蚀，适配工业车间多粉尘、有一定湿度的复杂工况。上盖部分采用对称螺栓压紧结构，周向布置的紧固螺栓可以均匀施加密封压力，避免高压气流下出现密封面渗漏问题，顶部的红色指示件可以直观反馈阀的动作状态，方便现场运维人员快速排查阀件是否正常响应控制信号。

　　在功能设计上，这款阀的内部流道做了圆弧过渡优化，尽可能压缩气流通过时的阻力损失，保证喷吹瞬间的气流压力峰值足够，同时减少气流紊流带来的阀体振动与噪音。膜片组件采用耐疲劳的特种橡胶材质，配合内置的弹簧复位结构，能够实现毫秒级的快速启闭，长期高频动作下也能保持稳定的密封性能，不会因为长期反复弯折出现膜片开裂、复位失效的问题。阀体下端的滚花锁紧结构，是专门为气包安装设计的快装结构，安装时只需要将阀体插入气包的预留安装孔，拧紧下端的锁紧螺母即可完成固定，相比传统法兰连接的阀件，安装效率提升数倍，也减少了法兰密封面渗漏的风险。

　　从安装边界来看，这款阀的整体外形尺寸紧凑，侧向的出气口长度控制在合理范围，安装后不会占用过多气包外侧的空间，多阀并排布置在气包上时，相邻阀件之间不会出现安装干涉，能够适配不同规格除尘器的气包布局需求。接线部分位于阀的顶部，预留的接线空间足够现场布线操作，防护等级满足工业户外安装的基本要求，不需要额外加装防雨罩就可以在常规室外除尘系统中使用。在实际选型匹配时，这款阀适配的喷吹管长度、对应滤袋数量都经过工况验证，单阀可以覆盖一定数量的同规格滤袋清灰需求，不需要额外加大阀的通径就可以满足清灰力度要求，能够帮助用户控制设备的整体制造成本。

　　在结构细节处理上，阀体的所有棱角位置都做了圆角过渡，避免安装过程中尖锐边角划伤操作人员，也减少长期使用过程中粉尘在边角位置的积留。进出口的连接螺纹采用标准管螺纹规格，和市面上常规的压缩空气管路配件完全通用，后期维护更换时不需要单独定制转接头，降低运维配件的储备成本。上盖的螺栓采用标准外六角规格，现场拆装只需要普通扳手就可以完成，不需要特殊工具，方便运维人员快速更换膜片等易损件，减少设备停机维护的时间。
