六寸法兰连接式旋转给料气闸结构

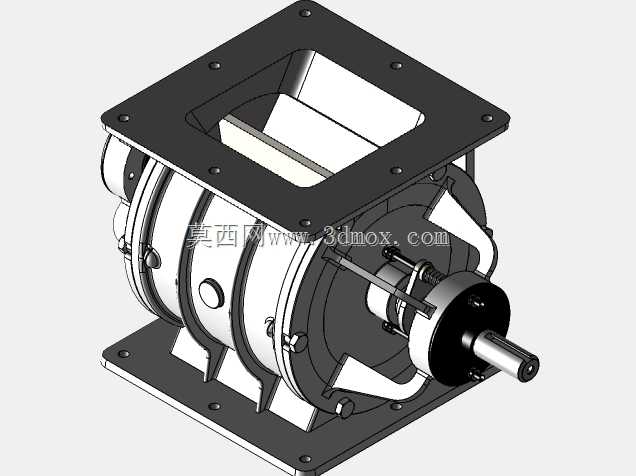

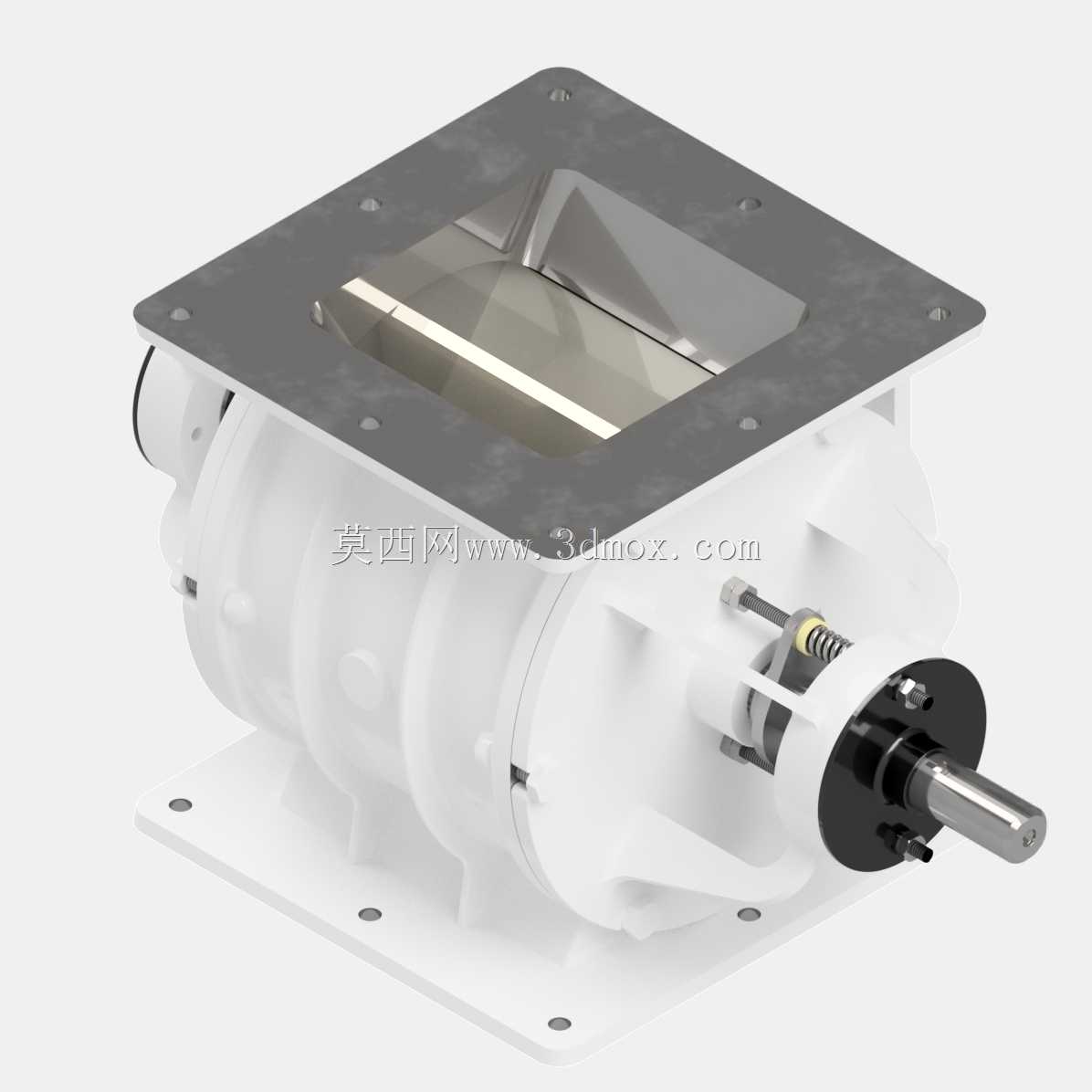

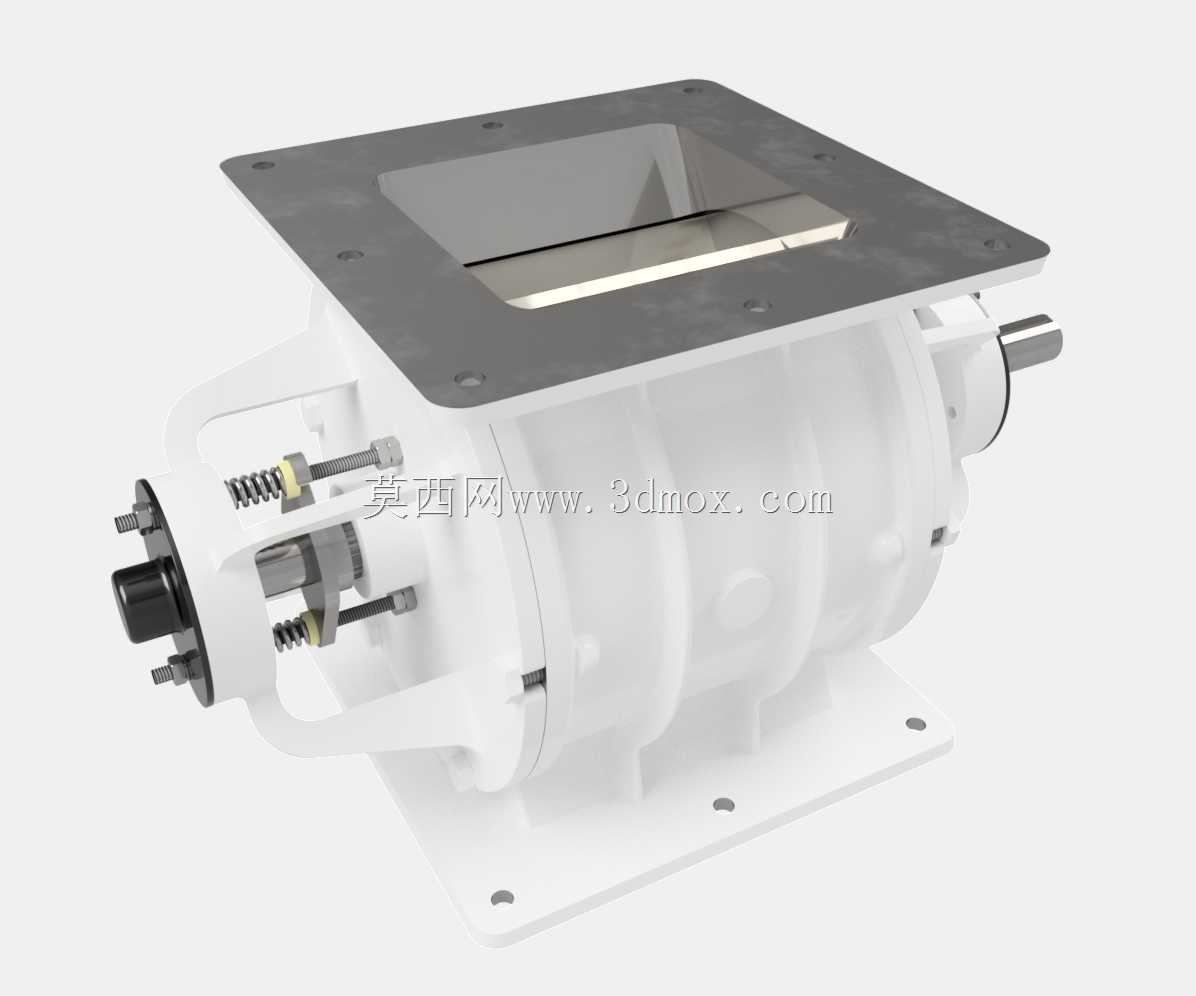

　　在粉体气力输送、除尘系统排灰、粮食加工定量给料这类工况里，旋转气闸是承担锁气、均匀给料功能的核心部件，既要保证上下腔体的气压隔离，避免输送气流从卸料口窜流泄压，又要持续将上部料仓落下的物料均匀转送到下游输送环节，不少工况还会要求设备在连续运行时保持稳定的密封性能，减少粉体泄漏与气压损耗。这款六寸规格的旋转气闸，采用上下方形法兰的连接结构，入口与出口通径匹配六寸管路，顶部与底部的安装法兰为十寸见方的方形结构，安装时可直接与料仓锥斗出口、下方输送设备的进料口通过螺栓锁紧，法兰面可根据工况需求加装密封垫片，避免粉体从连接缝隙溢出。设备整体总高度控制在十寸，安装时不需要额外预留过多的垂直空间，对于旧线改造、紧凑布局的生产线来说，能有效减少安装空间的占用，适配多数中小型粉体处理系统的安装边界。

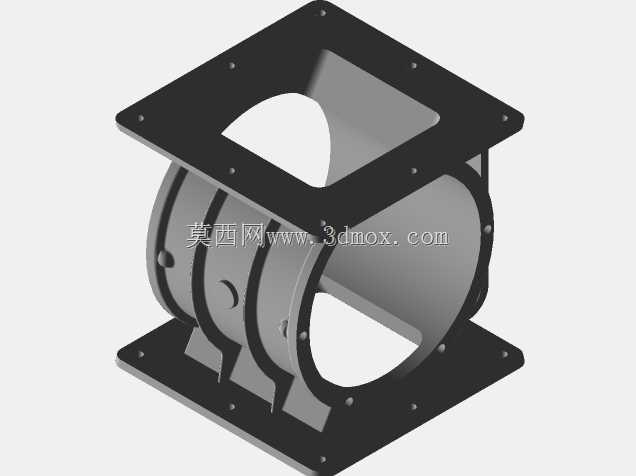

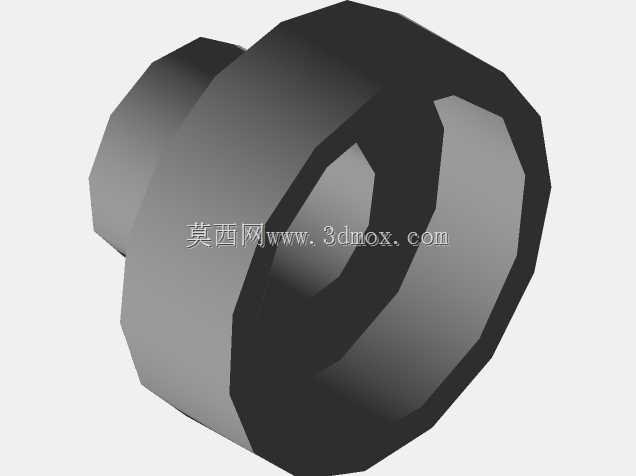

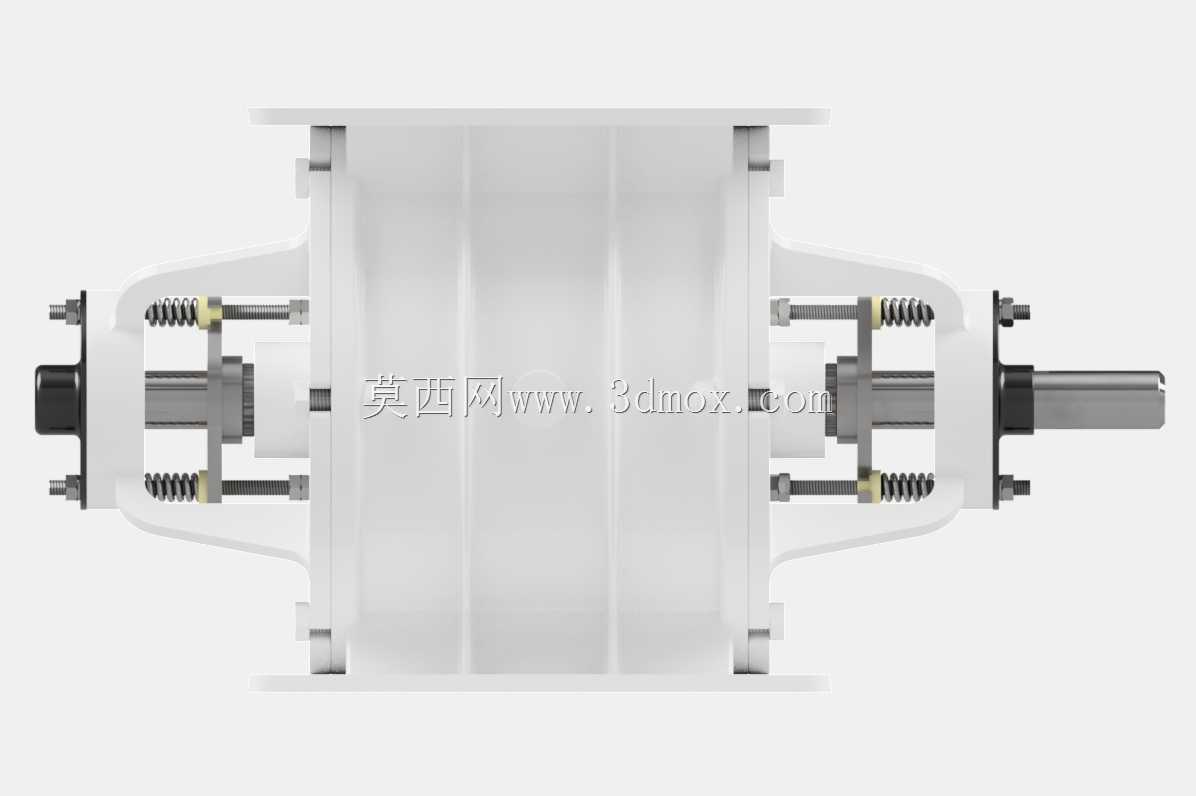

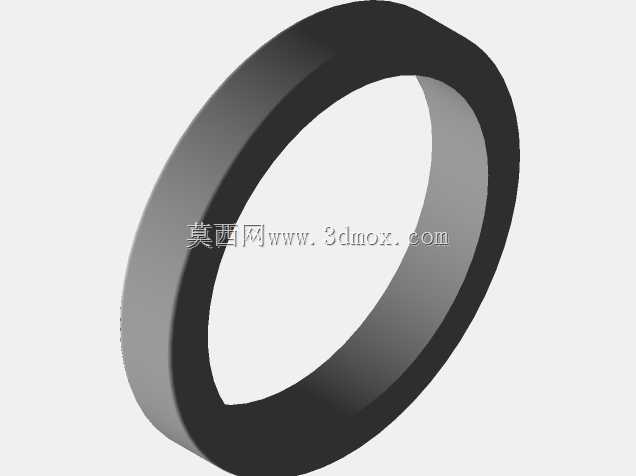

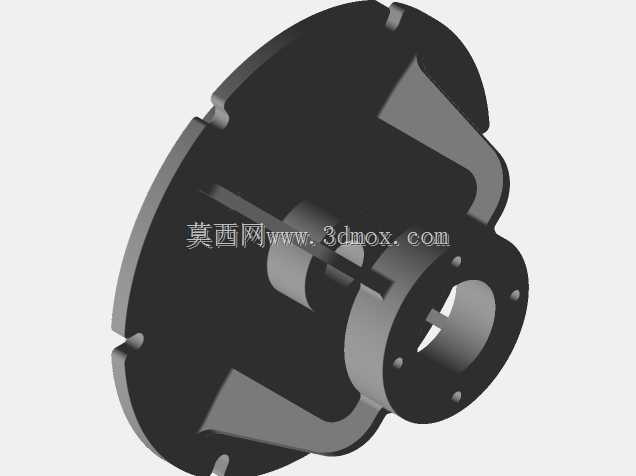

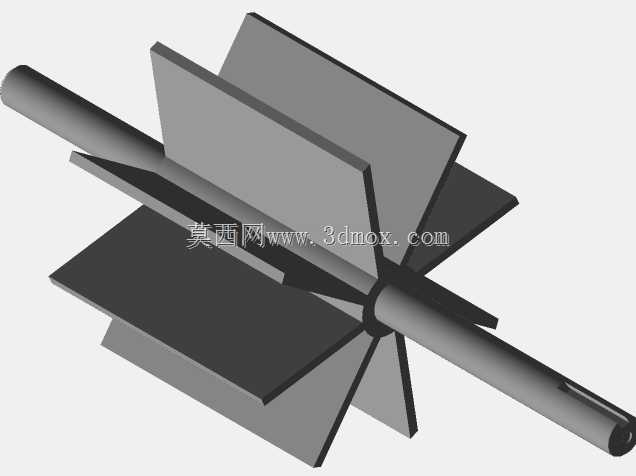

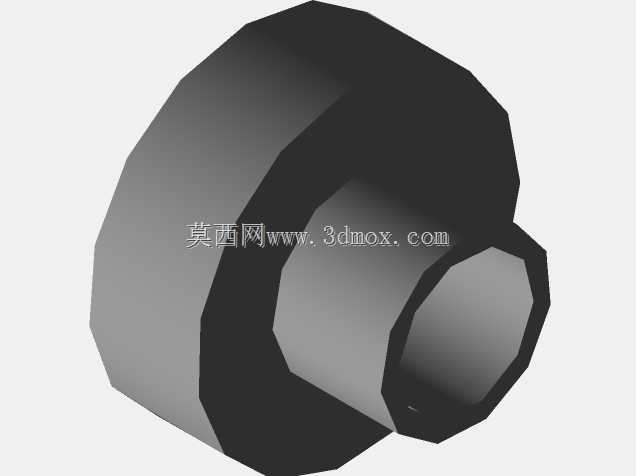

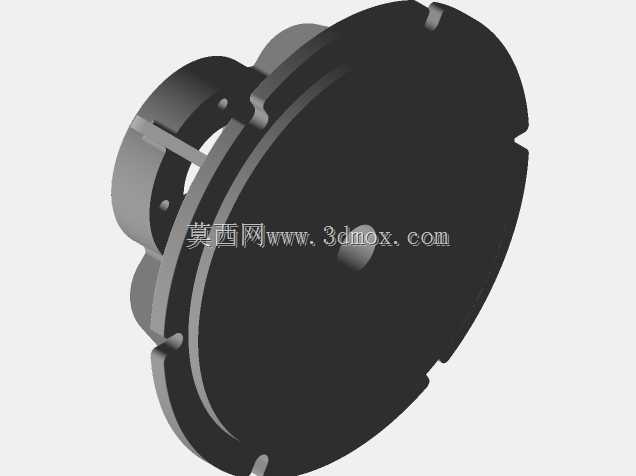

　　从结构设计来看，设备的壳体采用铸铁一体铸造成型后做机加工处理，内部型腔为精确的圆柱腔，和转子叶片的外圆保持极小的配合间隙，这个间隙是锁气效果的关键，间隙过大会导致上下腔窜气，无法维持气压差，间隙过小则容易在转子受热膨胀、卡入硬质异物时出现卡滞、磨损壳体的问题，设计时将间隙控制在合理范围，兼顾锁气性能与运行可靠性。转子部分采用多叶片结构，叶片边缘可根据输送物料的特性选配橡胶密封条或者硬质合金刮片，输送粮食、塑料粒子这类流动性好、磨琢性低的物料时，用橡胶条就能实现较好的密封效果；如果是输送水泥、粉煤灰这类带有磨琢性的粉体，更换硬质刮片就能提升叶片的耐磨寿命，减少维护频次。转子的轴端采用组合密封结构，外侧是轴承座支撑，保证转子转动时的同轴度，内侧设置填料密封与气封结构，可外接低压压缩空气形成气幕，避免细微粉体顺着轴的间隙窜出到轴承位置，防止粉体进入轴承导致润滑失效、轴承抱死的问题，延长设备的连续运行周期。

　　驱动端的轴伸采用标准键连接结构，可直接配套减速电机、链轮传动组件，用户可根据实际需要的给料量选择对应转速的驱动装置，不同转速下的给料量可通过转子腔的容积、填充率做粗略核算，选型时需要结合物料的堆积密度、流动性调整填充系数，避免选型过大导致给料过量，或者选型过小导致产能不足。设备的底座采用一体式支脚结构，支脚上预留安装孔，可直接固定在设备支架或者平台上，不需要额外制作安装托架，减少现场安装的加工工作量。在除尘系统的灰斗下方应用时，这款气闸可以在除尘器保持负压运行的状态下，持续将滤袋清灰落下的粉尘排出，不会因为卸料导致外界空气进入除尘器内部，破坏负压环境影响除尘效果；在正压气力输送系统中，它可以将料仓内的物料均匀送入高压输送管道，避免输送管道内的高压气流反窜到料仓，导致料仓冒粉、气压不稳的问题。

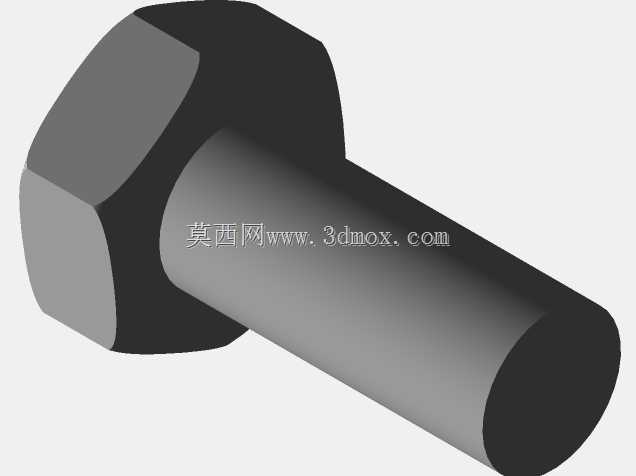

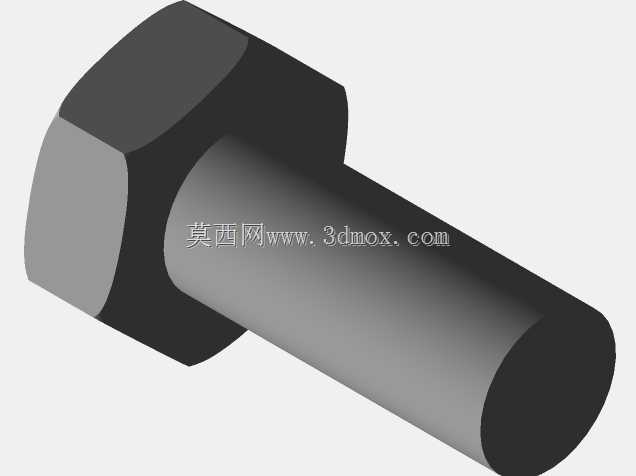

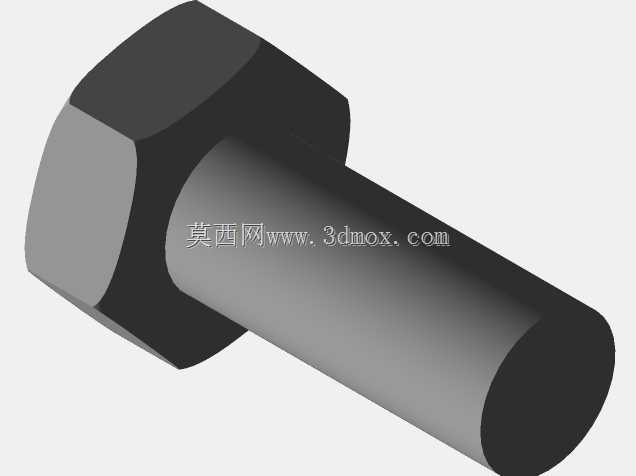

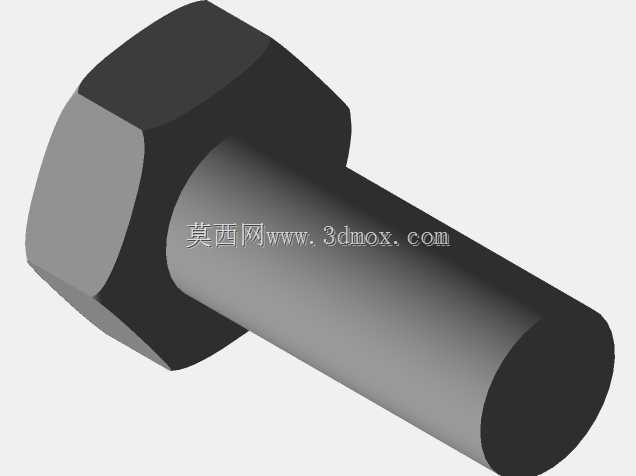

　　设计建模时，需要重点关注壳体型腔的同轴度、转子的动平衡性能，转子如果动平衡不合格，高速转动时会产生明显振动，不仅会产生噪音，还会加速轴承、密封件的磨损，严重时甚至会导致叶片和壳体内壁刮擦，损坏设备。法兰上的螺栓孔采用均匀分布设计，和行业内同规格设备的安装孔位保持通用互换性，用户更换旧设备时不需要重新在料仓或者管道上打孔，直接对位安装即可，降低替换成本。轴端的快拆结构设计，也方便后期维护时抽出转子清理叶片间卡塞的异物，或者更换磨损的密封条、密封件，不需要将整个设备从管路上完全拆卸，减少维护停机的时间。针对容易结露、粘壁的物料，还可以在壳体壁预留加热夹套的安装位置，通过通入热媒保持壳体内壁温度，避免粉体受潮粘在叶片或者壳体内壁，导致转子卡滞、给料不畅的问题，整体结构在保证功能可靠性的前提下，兼顾了安装便利性与维护便捷性，适配多数常规粉体处理、除尘排灰、定量给料的工况需求。
