2000系列磁振式压差表结构三维建模

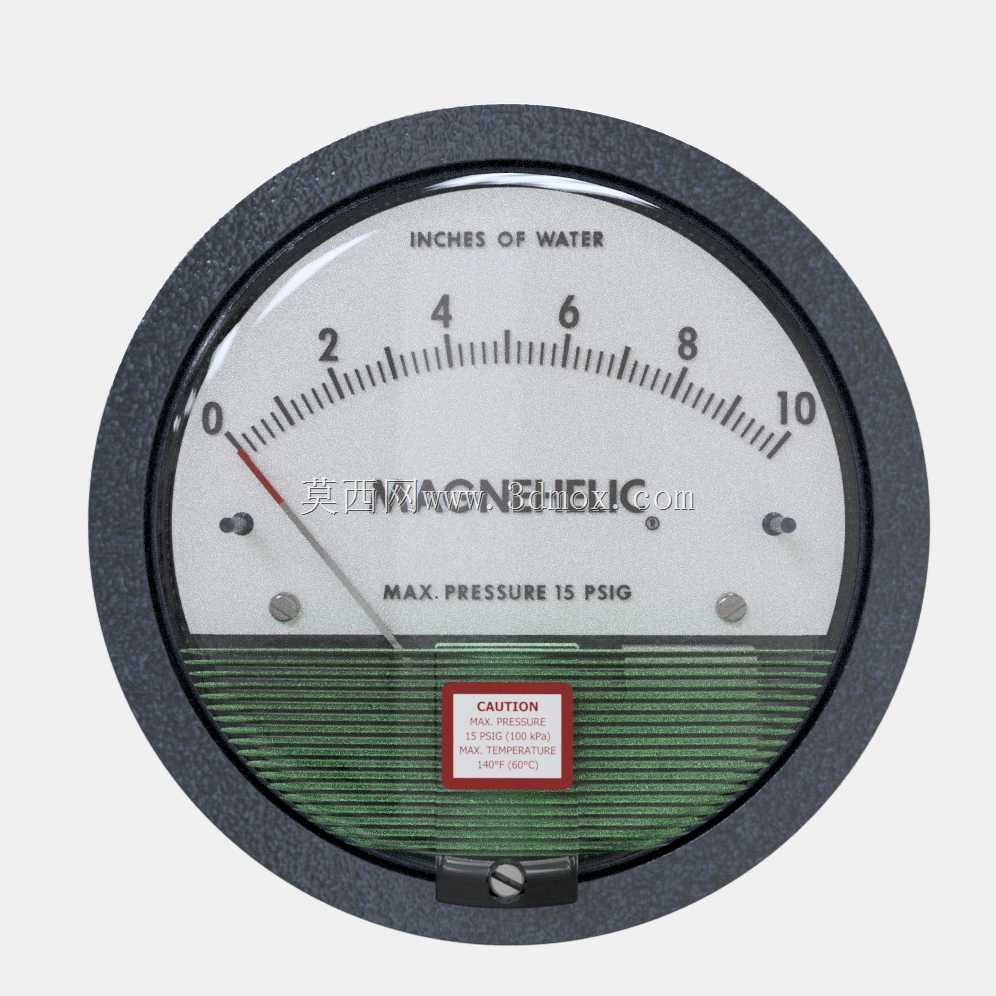

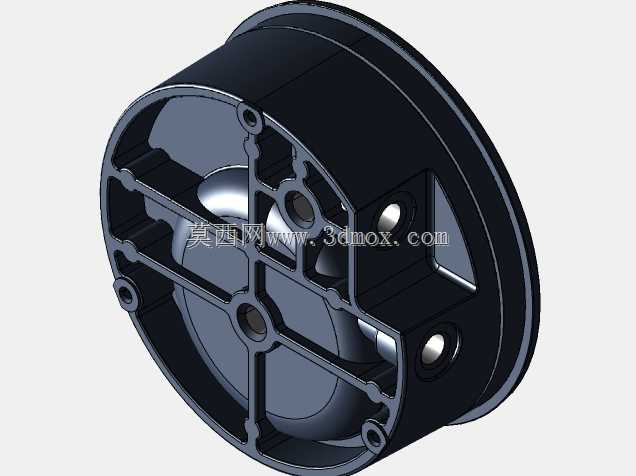

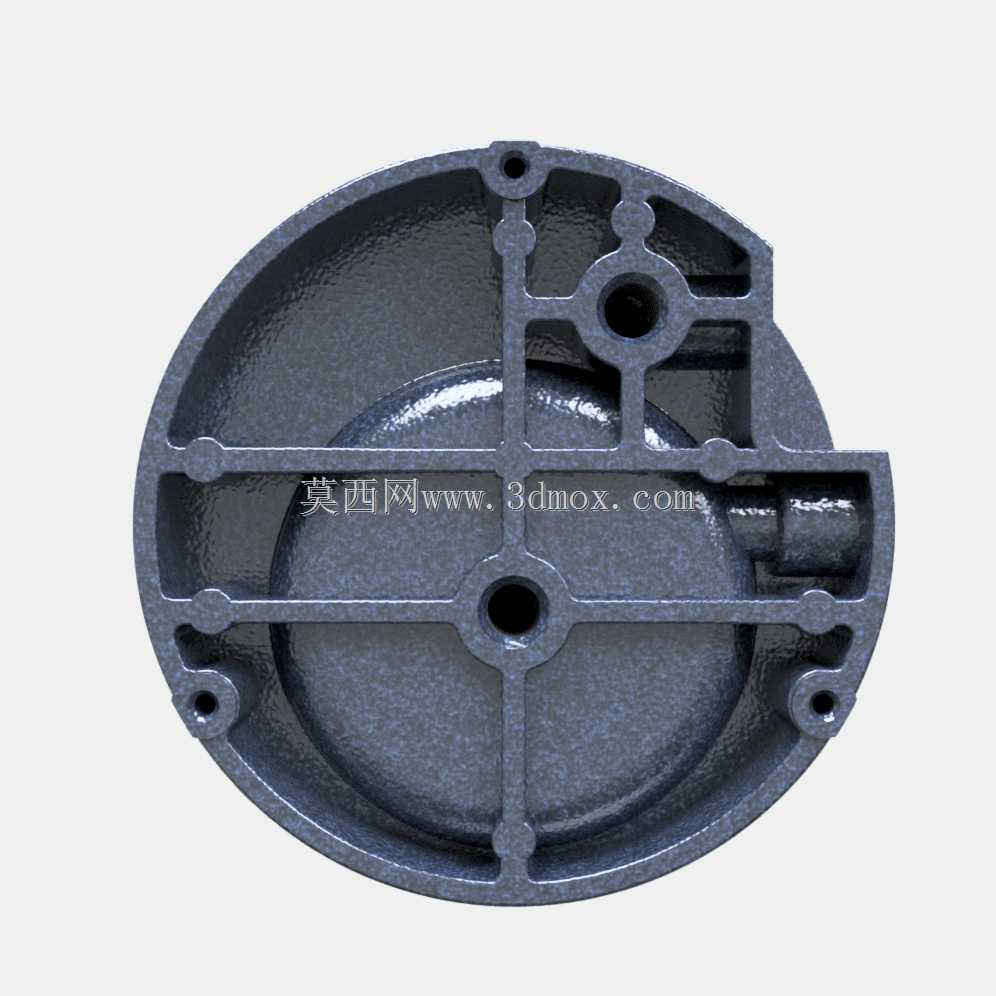

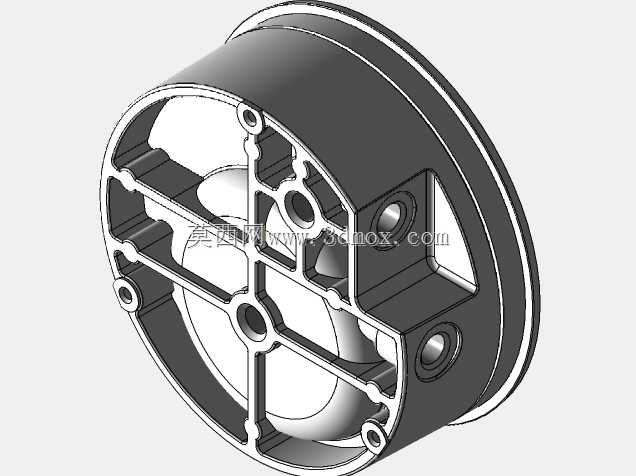

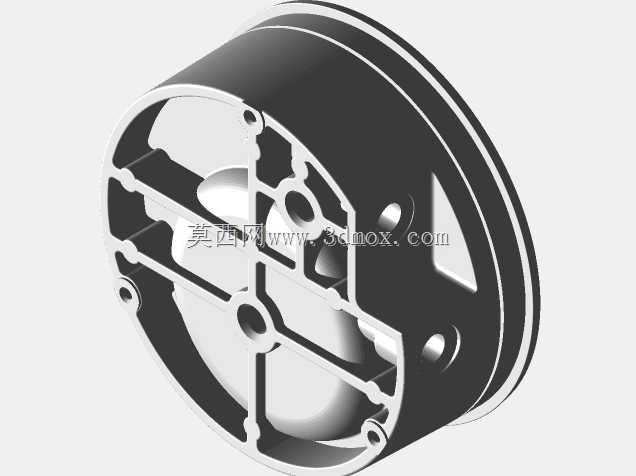

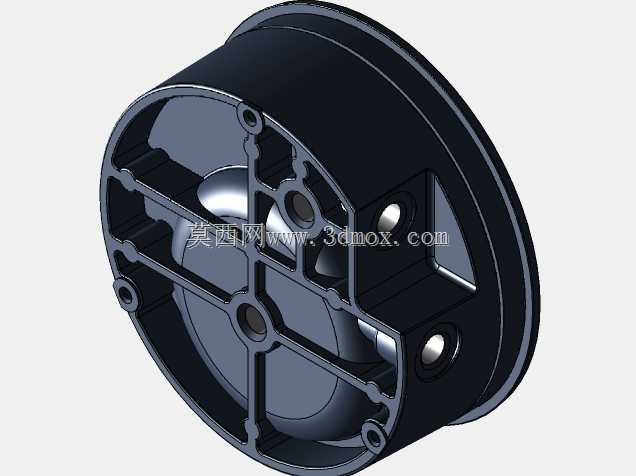

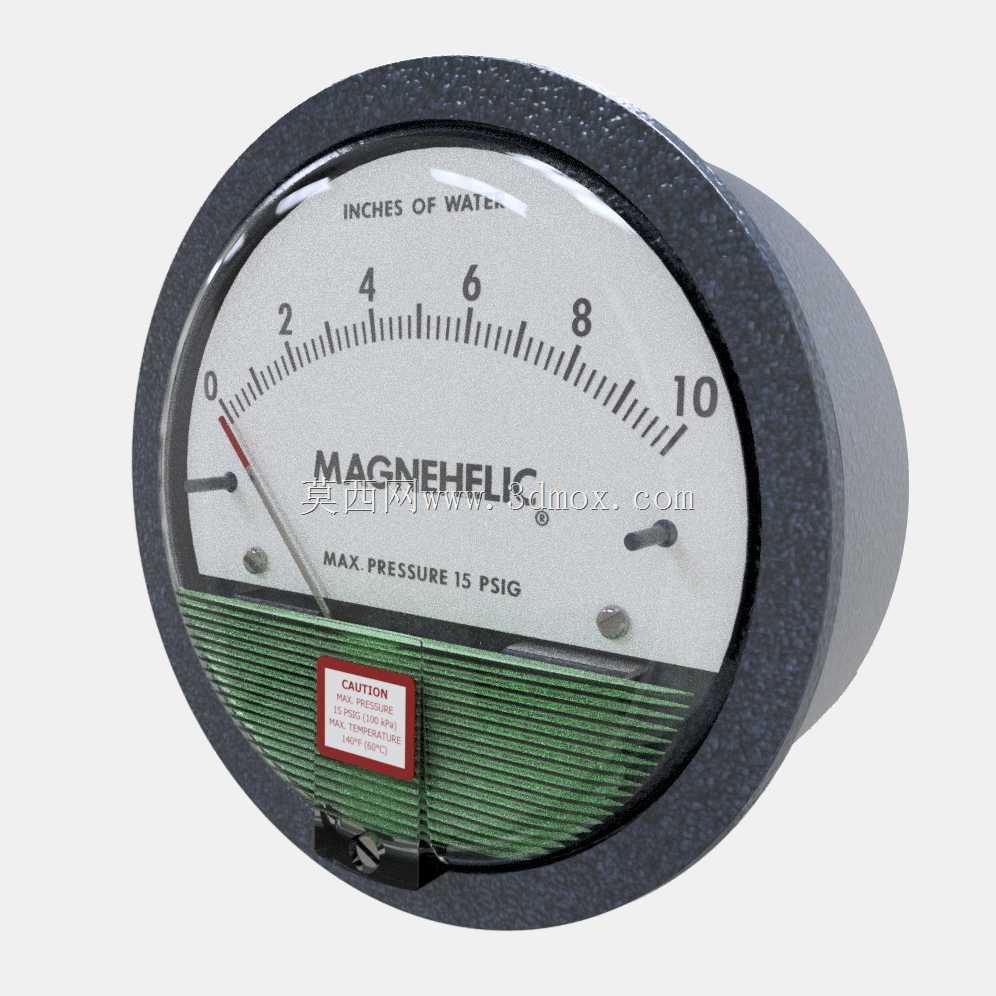

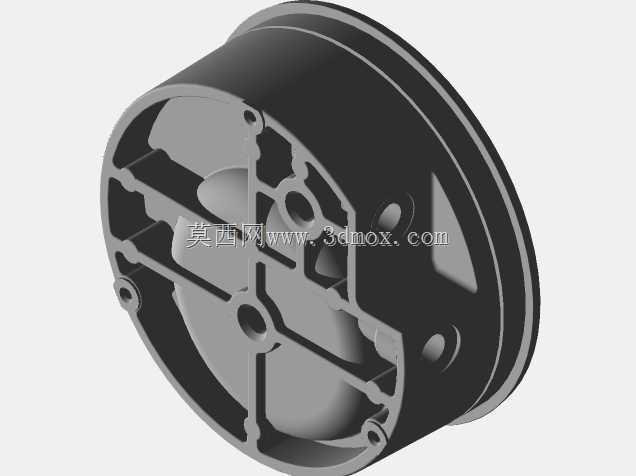

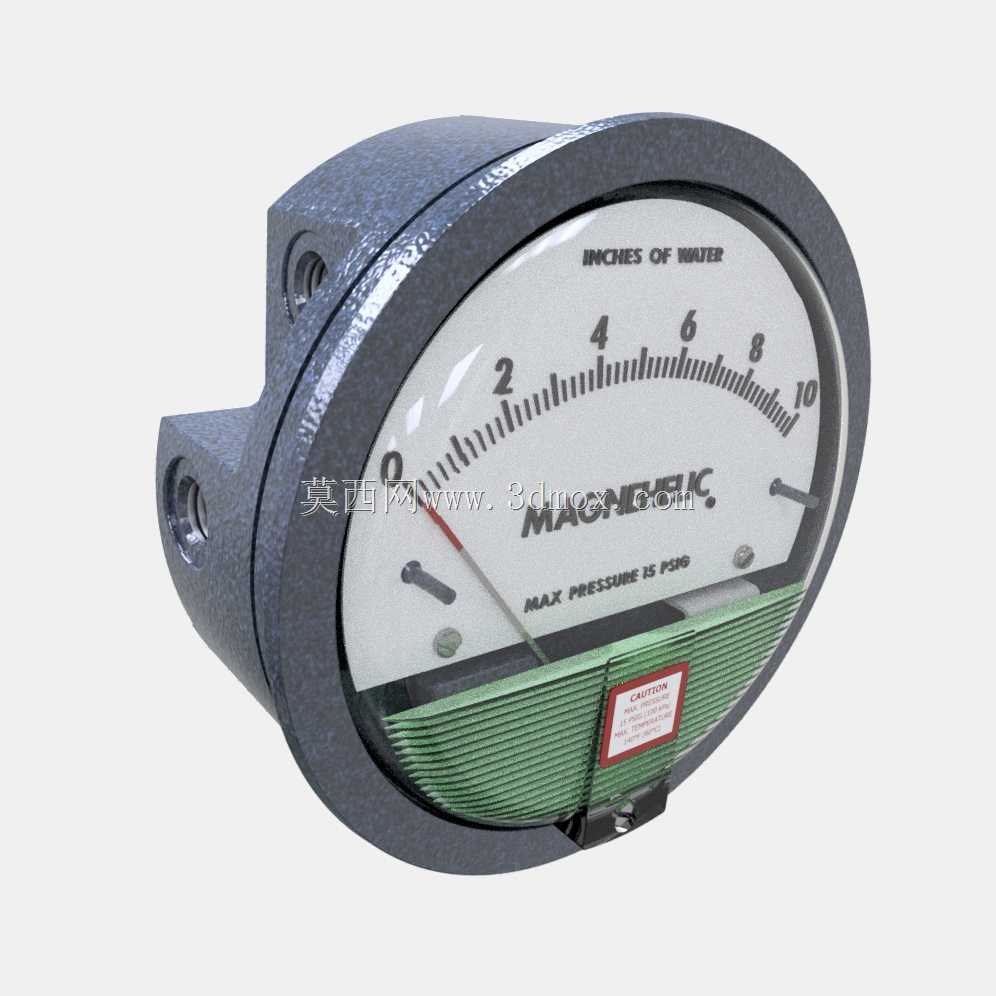

　　在洁净室通风管网、暖通空调送风系统、除尘器压差监测、风机进出口压损检测这类场景里，这类圆形嵌装式压差测量仪表是现场运维与系统调试里出镜率极高的元件，不少刚接触管路设计的工程师容易把它和普通压力表混淆，实际上它的测量对象是两点之间的压差值，而非单点的绝对压力或者表压，核心测量单元采用磁耦合振动结构，避免了传统膜片表长期使用后弹性疲劳带来的零点漂移问题。从结构建模的角度拆解，整个仪表的外壳采用压铸铝合金一体成型，壳体两侧预留的内螺纹安装孔是用来对接取压管路的，建模时要注意两个取压口的同轴度公差，现场安装时如果两个接口错位强行对接，很容易导致壳体内部的密封面受力不均，出现测压不准甚至漏气的问题。表盘正面的刻度范围覆盖0到10英寸水柱，

　　属于微压测量量程，这类量程的仪表对内部磁路的装配间隙要求很高，建模时要还原磁钢组件和指针转轴的配合间隙，间隙过大会导致指针响应滞后，间隙过小则容易出现卡针，在风压波动时指针无法及时回位。表盘下方的绿色波纹结构是内部膜片的防护端盖，建模时要还原波纹的褶皱走向，这个结构的作用是给膜片提供过载保护，当系统压差异常超过量程上限时，膜片会贴附在这个波纹端面上，避免膜片被过度拉扯撕裂，不少现场运维人员忽略这个结构的作用，在系统吹扫时不关闭仪表取压阀，很容易造成膜片永久损坏。仪表的安装方式属于面板嵌装式，建模时要预留面板安装的卡边尺寸，壳体的外圆公差要控制在合理范围，安装时在面板开孔后，依靠壳体后侧的卡箍就能把仪表固定在柜体面板上，

　　不需要额外的螺栓固定，这种安装方式在净化车间的彩钢板面板、空调机组的控制柜面板上非常常见，拆装效率比法兰安装高很多。从功能逻辑上看，这类磁振式压差表不需要外接供电，依靠磁耦合结构把膜片感受到的压差位移传递到指针轴上，属于无源测量元件，在没有外接电源的野外泵站、除尘设备现场也能正常工作，建模时要注意内部磁钢的安装方向，磁钢极性装反的话会出现指针反向偏转的问题，实际生产装配时这个工位是有防错工装的。表盘上标注的最大承压提示，对应的是仪表单侧能够承受的最大静压力，建模时壳体的壁厚要满足这个承压要求，壳体过薄会在单侧受压时出现形变，导致内部磁路间隙变化，测量精度下降。指针组件的配重是建模时容易忽略的细节，

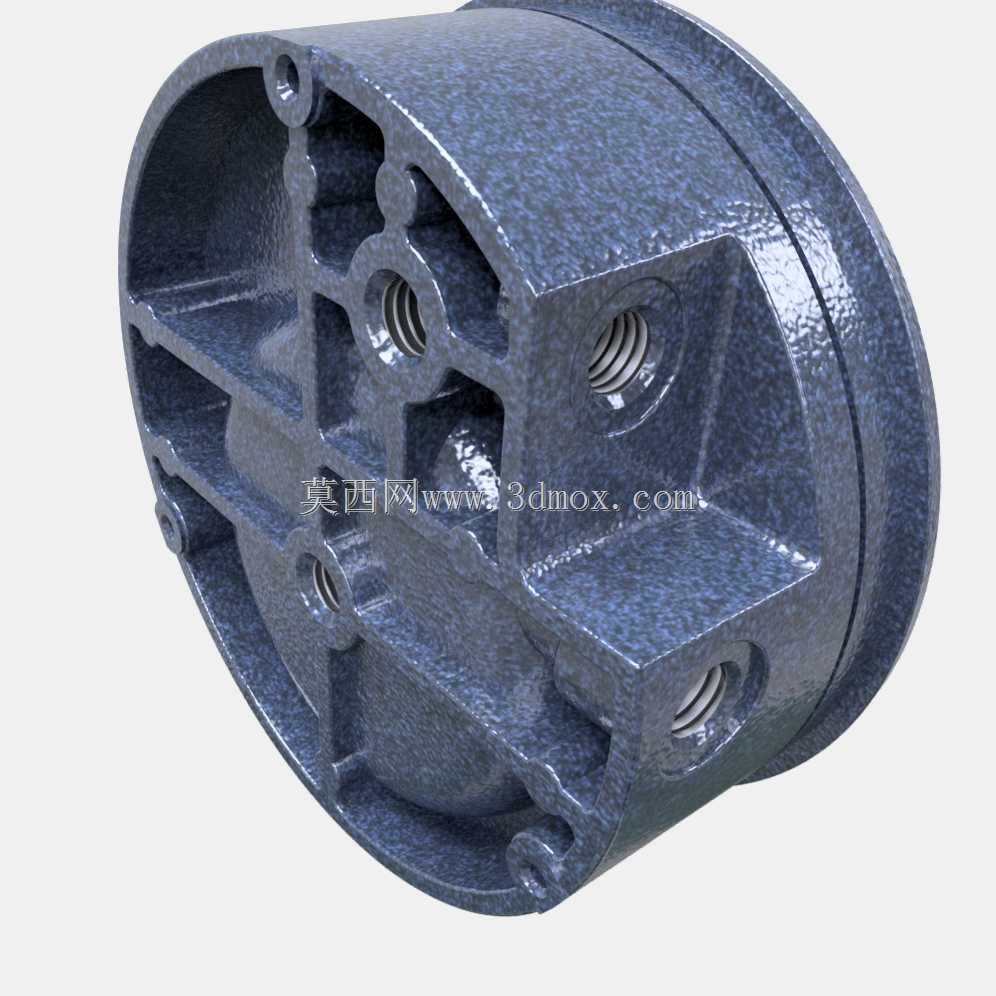

　　指针尾部的配重块要和指针头部的重量匹配，避免仪表在不同安装角度下出现指针自重带来的示值误差，不少仿制产品就是忽略了这个配重结构，导致垂直安装和倾斜安装时的示值差超过允许误差范围。取压口的内螺纹尺寸要和现场常用的取压管路匹配，建模时要还原螺纹的有效牙数，螺纹长度过短会导致管路连接时密封不严，出现漏气导致测量值偏低。表盘的玻璃视窗采用钢化玻璃材质，建模时要预留玻璃和壳体之间的密封槽，密封槽内的橡胶圈是防止现场粉尘、水汽进入表体内部的关键结构，在高粉尘的除尘车间、高湿度的空调机组内部安装时，这个密封结构的可靠性直接决定了仪表的使用寿命。
