1/2英寸NPT接口电磁式填充阀结构

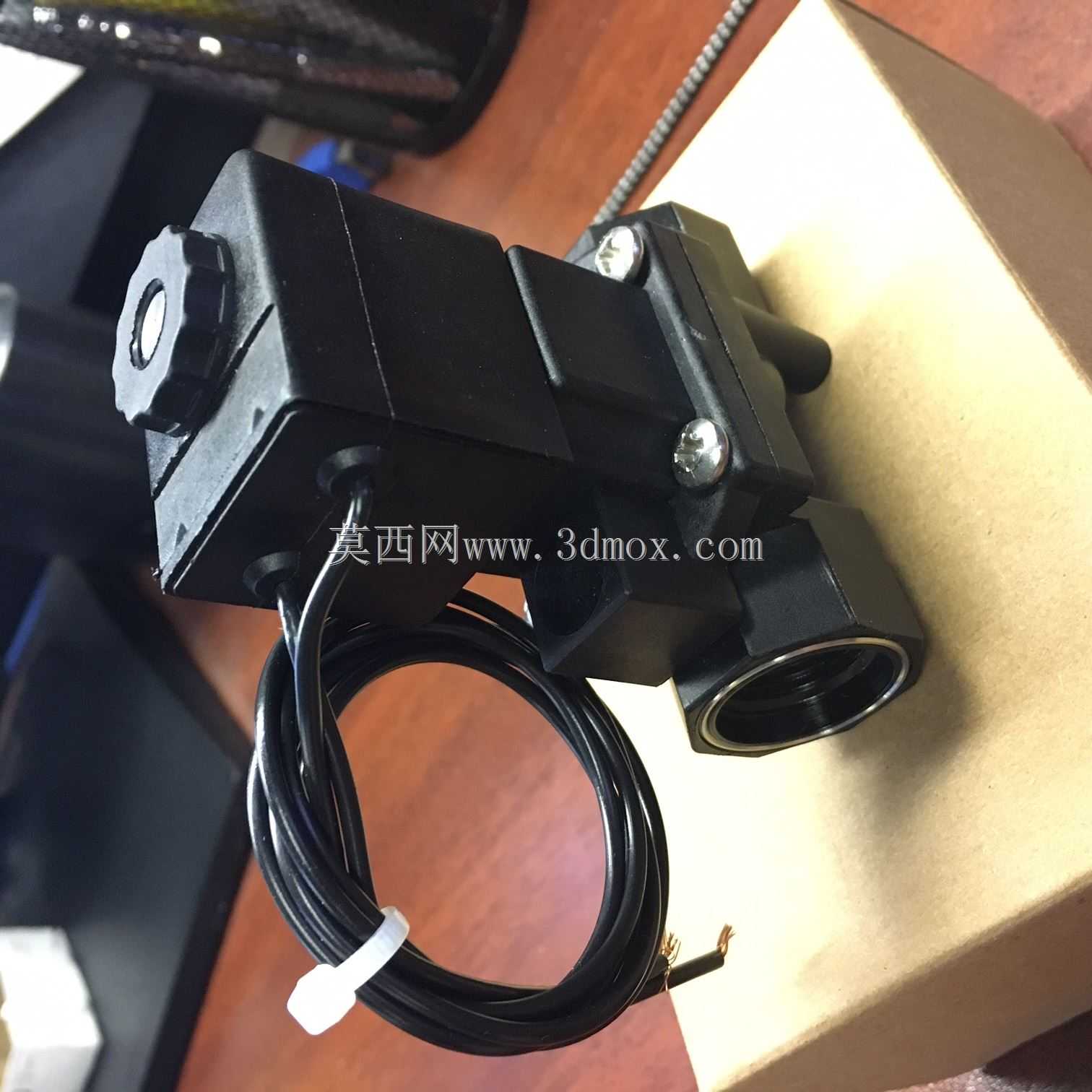

　　这款1/2英寸NPT填充阀，在流体控制回路里属于直动式电磁驱动类的通断元件，日常在小型水处理设备、小型加注工位、实验室流体管路、低压气动液压辅助回路里都能见到它的应用场景，核心作用就是在电控信号触发下完成管路的通断，实现流体介质的填充、截止动作，适配的介质多为常温清水、低粘度无颗粒的中性液体，部分工况下也可兼容低压惰性气体的通断控制。从实际选型安装的角度看，它的接口采用标准1/2英寸NPT锥管螺纹，这种螺纹本身自带密封锥度，安装时配合生料带或者螺纹密封胶就能实现可靠的管路密封，不需要额外加装密封垫片，适配市面上同规格的内螺纹管路接头，安装时的扳手夹持位做了加厚处理，避免拧紧过程中阀体开裂。阀体主体采用增强尼龙材质注塑成型，

　　相比黄铜材质的同规格阀，重量更轻，耐水腐蚀性能更好，成本也更低，适合民用、商用低压流体场景使用；电磁驱动部分和阀体采用一体式封装结构，线圈部分做了环氧树脂灌封处理，防护等级可以满足常规车间溅水、潮湿环境的使用要求，不会因为日常的水汽侵入导致线圈短路失效。出线部分采用标准引线结构，引线长度预留了足够的接线余量，末端剥线搪锡，方便用户直接接入控制回路，引线根部做了防弯折的应力释放结构，避免设备运行过程中引线反复弯折导致线芯断裂。从设计思路上看，这款阀的内部流道做了直流道优化，没有过多的弯折死角，流体通过时的压损更小，填充相同容积的容器时耗时更短，也不容易在流道内部残留介质，避免长期使用后介质沉积导致的阀口卡滞。

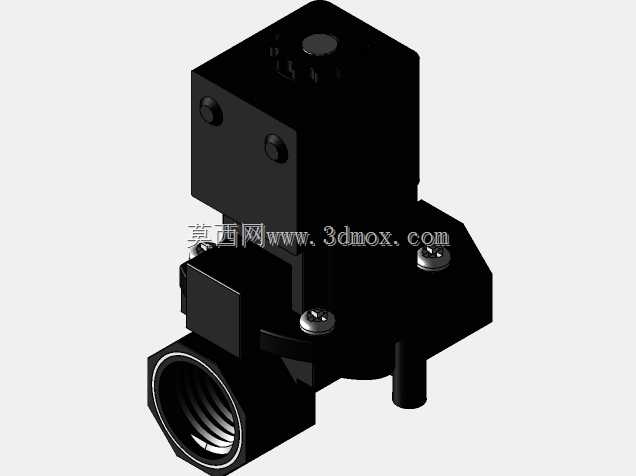

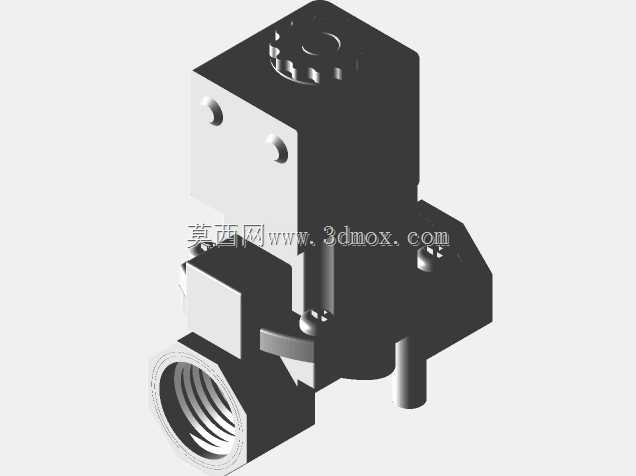

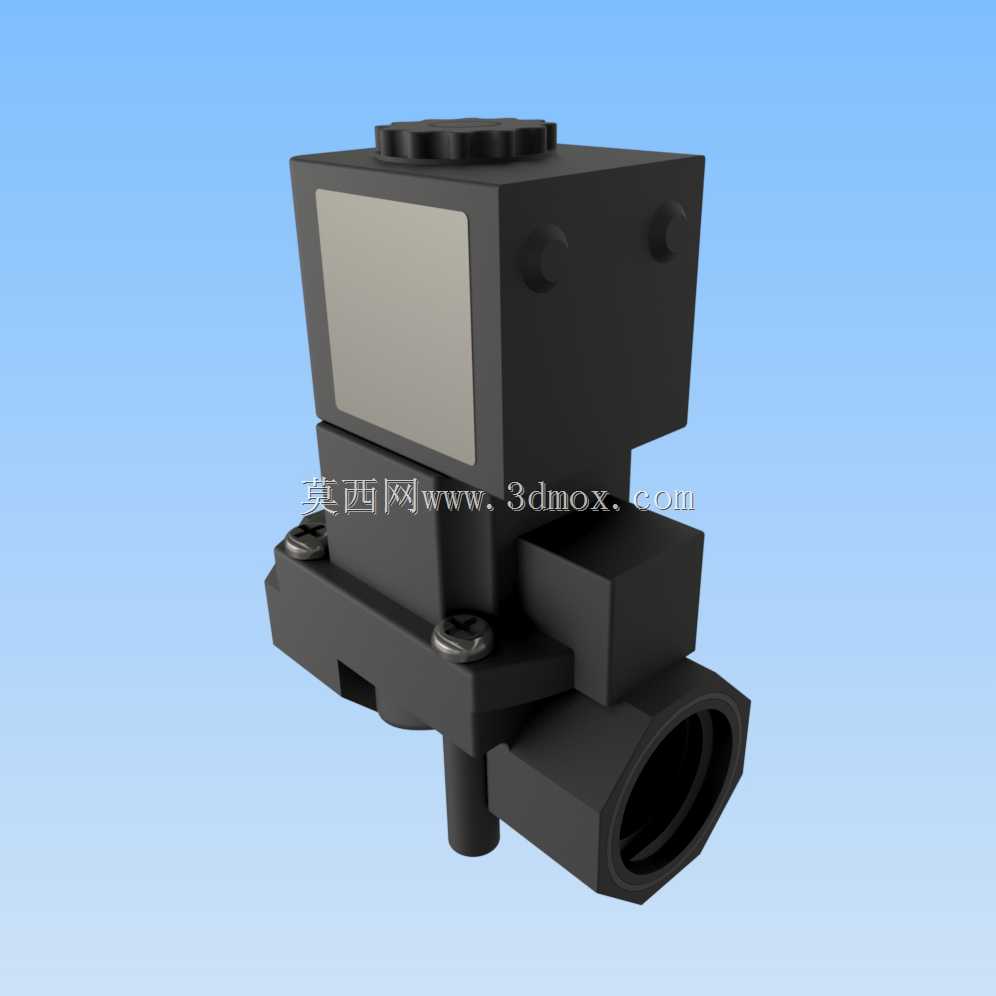

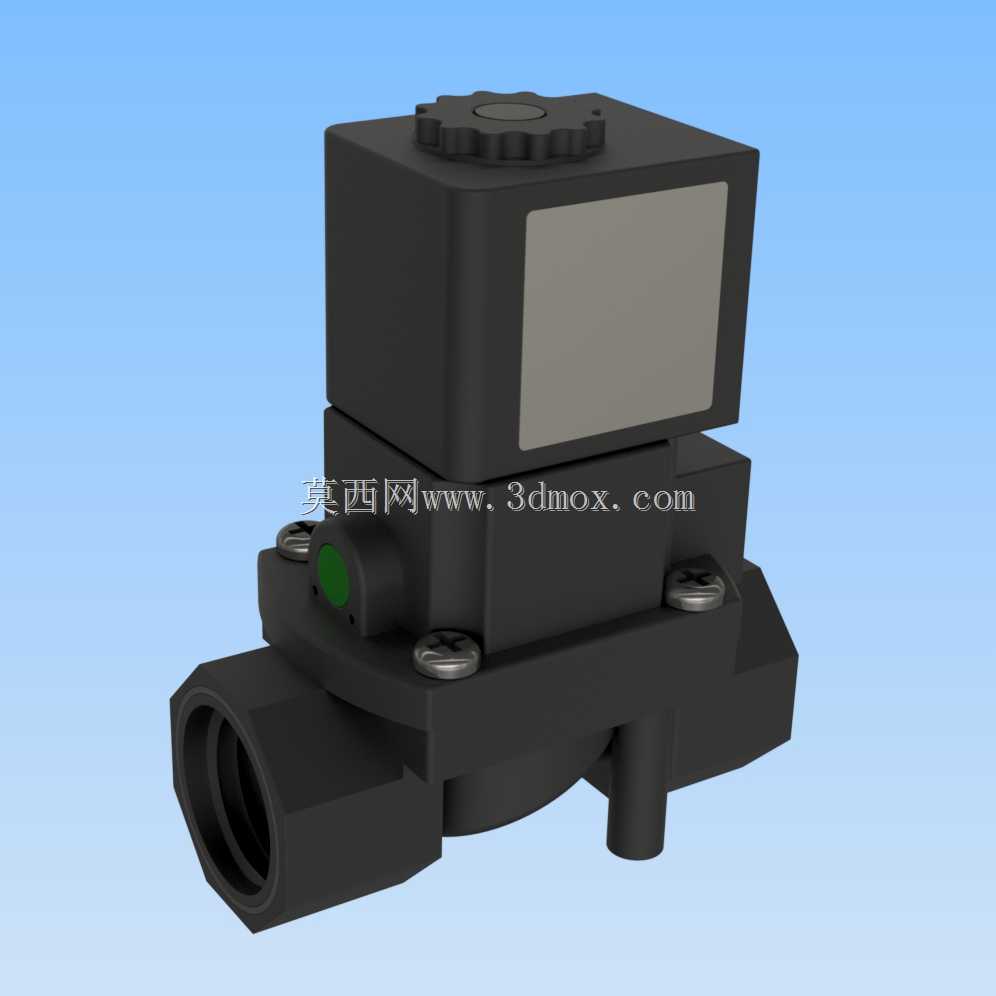

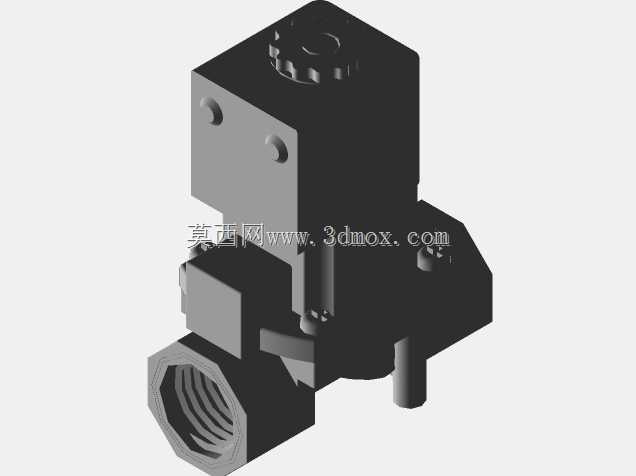

　　电磁部分的动铁芯采用不锈钢材质包覆，避免长期接触液体介质产生锈蚀，复位弹簧采用304不锈钢材质，弹性衰减量控制在合理范围内，保证长期通断动作后的复位可靠性，阀口密封件采用丁腈橡胶材质，常温下的密封性能稳定，关阀时的泄漏量满足行业低压阀的密封要求。安装边界上，这款阀的整体外形尺寸紧凑，线圈部分的宽度和阀体宽度匹配，不会出现额外的突出结构，在密集排布的阀组安装场景里，可以有效节省安装空间，相邻阀之间的预留间隙只需要满足接线操作空间即可，不需要预留额外的拆装余量；阀体底部的接口和侧面的接口同轴度控制在合理公差范围内，安装时不会出现管路别劲的问题，避免长期受力导致的螺纹连接处渗漏。实际使用过程中，这款阀的驱动电压为常规交流24V，属于安全电压范畴，在民用设备、人员易接触的场景下使用安全性更高，线圈功耗控制在较低水平，长期通电时的温升不会过高，不会出现线圈烧毁的问题，适合长时间待机、频繁通断的填充工况。在做三维建模的时候，这款阀的结构细节还原度直接影响后续管路布局的干涉检查结果，比如线圈部分的六角调节旋钮、阀体上的固定螺丝位置、引线的出线方向、接口的螺纹长度这些细节，都需要和实物尺寸匹配，否则在做整机装配的时候很容易出现和周边结构件、管路的干涉问题。很多新手工程师在选型这类电磁阀的时候，容易忽略接口的螺纹标准，把NPT螺纹和G直管螺纹混淆，导致买回来的阀装不上，或者密封不严出现渗漏，这款阀明确采用NPT锥管螺纹，

　　选型时只要匹配对应规格的内螺纹接头就能避免这类问题。另外在安装布局的时候，要注意引线的出线方向不要正对设备的运动部件，避免引线被运动部件刮破导致短路，最好在引线外部加套波纹护管做额外防护。这款阀的常闭结构设计，在断电状态下自动截止管路，即使设备突然断电，也不会出现介质持续泄漏的问题，在供水、加注类场景下使用可以有效避免跑水事故，这也是这类填充阀多采用常闭结构的核心原因。流道的通径设计和1/2英寸接口的通径匹配，不会出现缩径导致的流量不足问题，在额定压力下的流量可以满足常规小型设备的填充速度要求，不需要额外加大阀的规格来弥补流量损失。阀体上的两个固定螺丝采用十字槽盘头螺丝，日常维护拆装的时候用普通十字螺丝刀就能操作，不需要特殊工具，后期维护更换密封件的时候很方便。线圈顶部的手动调节旋钮，可以在断电状态下手动打开阀口，方便设备调试、管路排气的时候使用，不需要接电就能测试管路的通断状态，这个细节设计在现场调试的时候非常实用，不用反复通断电测试，能节省不少调试时间。
