LAU A12-9A离心式鼓风机结构设计

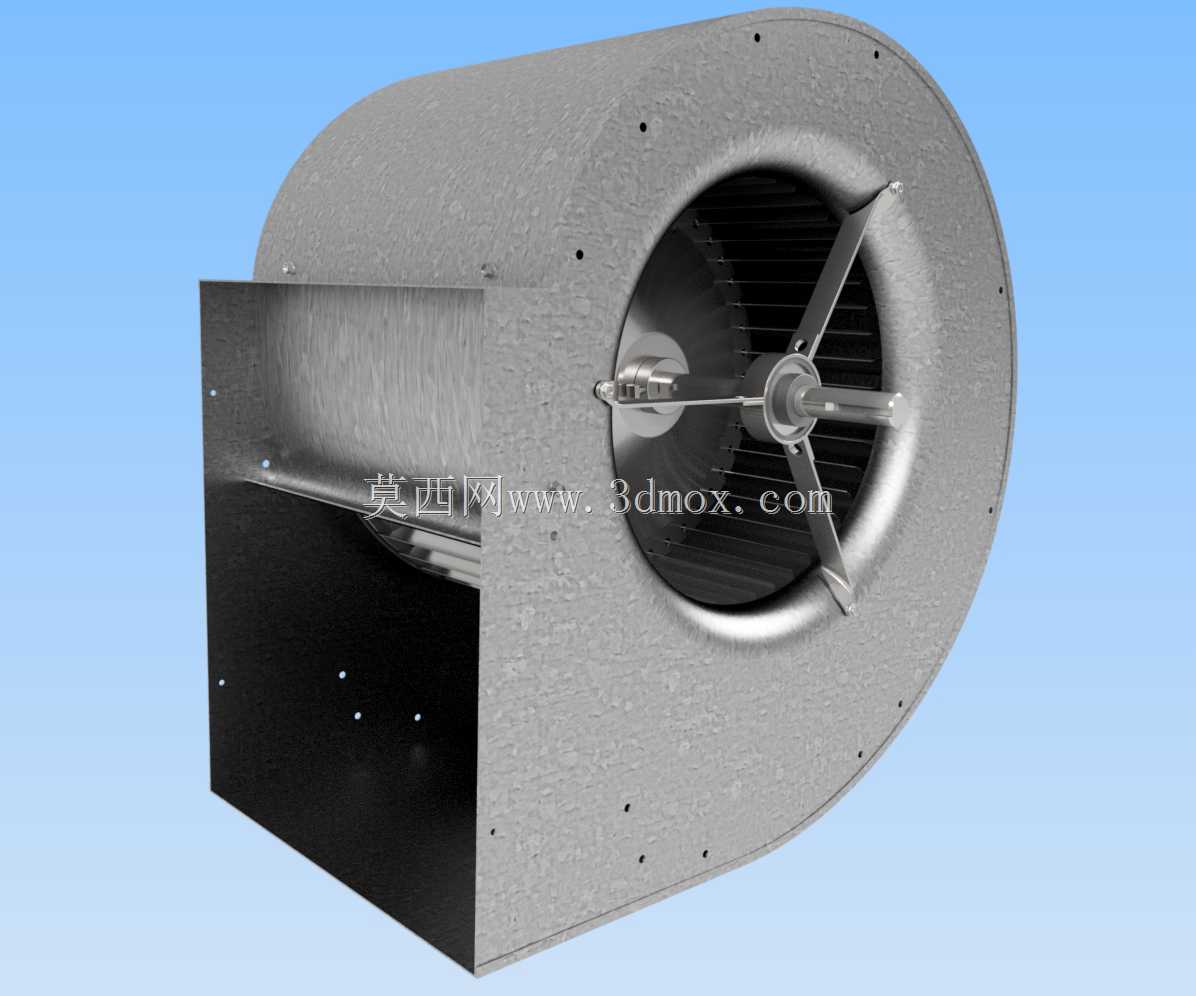

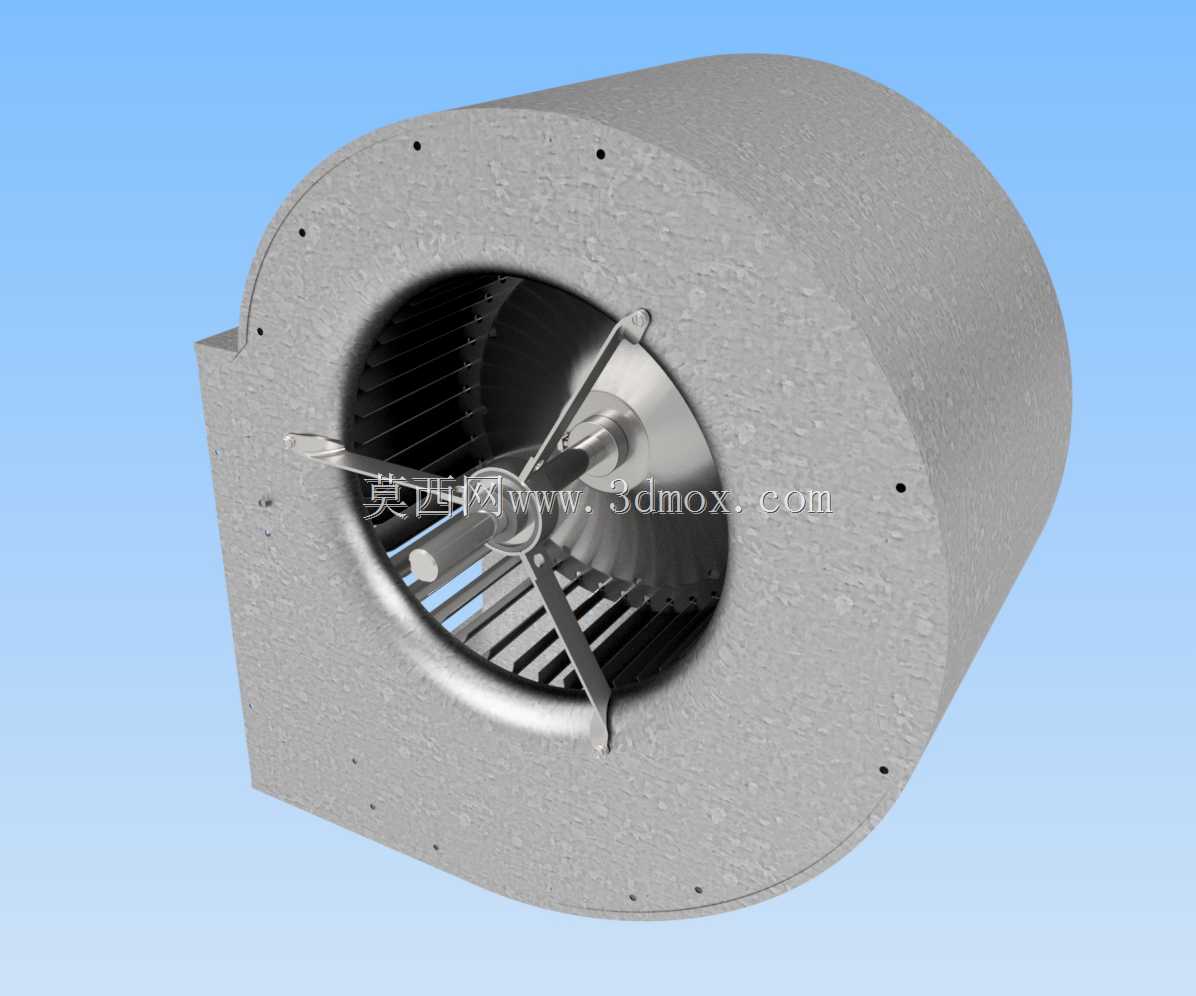

　　这款离心式鼓风机的三维结构，完整还原了蜗壳式壳体、多翼式叶轮、传动转轴三大核心组成部分，在商用通风、工业送风、暖通空调配套场景中有着极高的应用覆盖率。从实际工程选型的角度看，这类前向多翼离心风机的风压特性适配中低压送风场景，常见于组合式空调机组、新风处理设备、厂房岗位送风、商用厨房排油烟系统的末端动力单元，也可配套除尘设备的前置引风段，承担含尘气流的输送功能，在常规空气介质、温度不超过80℃的工况下能长期稳定运行。

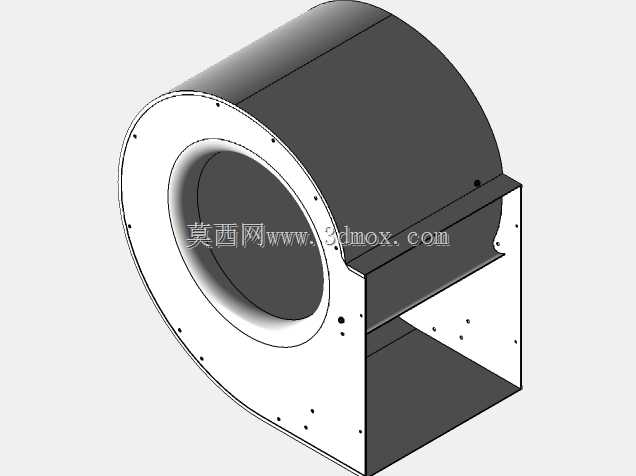

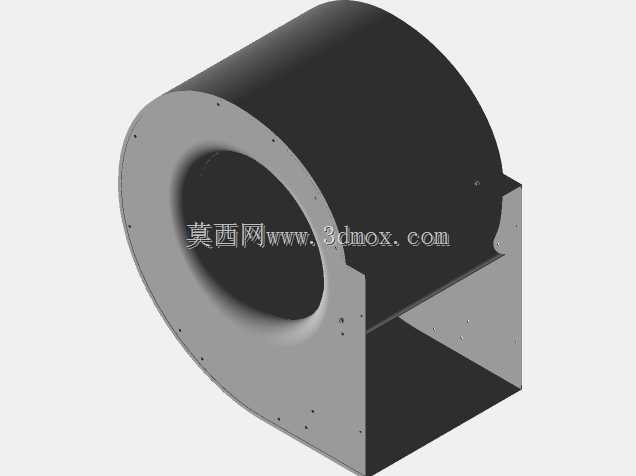

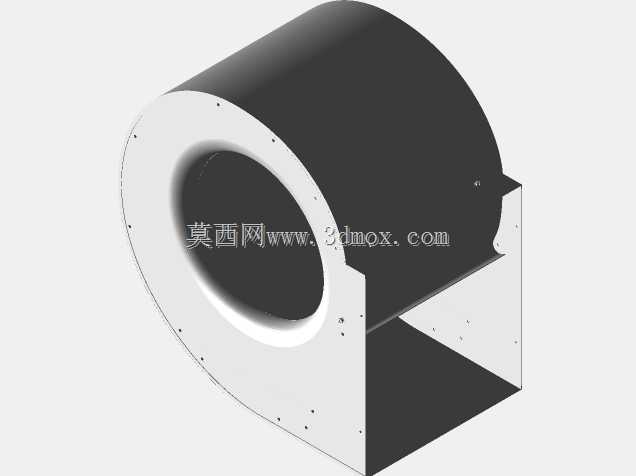

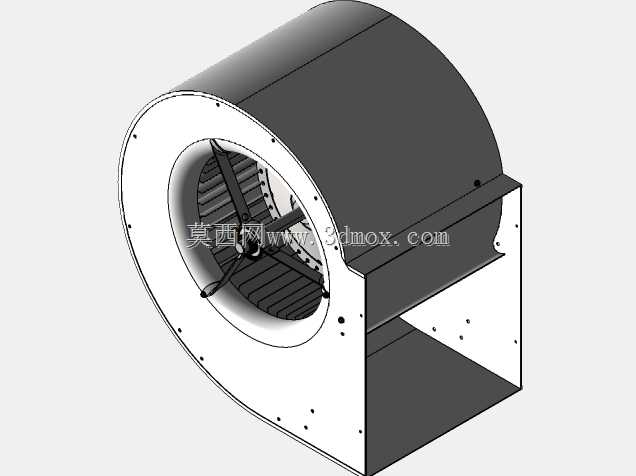

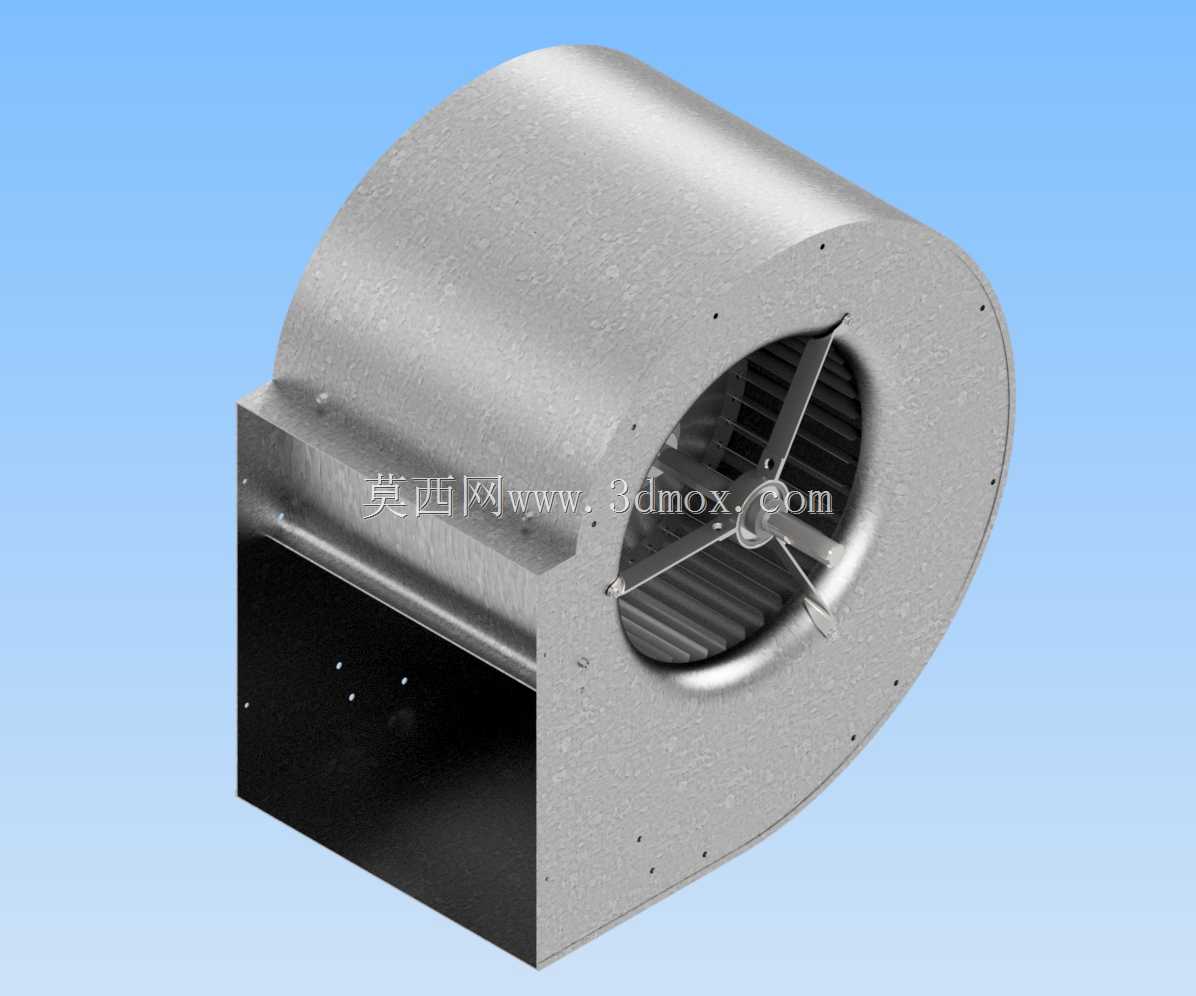

　　结构设计层面，蜗壳壳体采用镀锌钢板弯折焊接成型的思路，型线遵循对数螺旋线的轨迹做扩压设计，气流从叶轮甩出后，沿蜗壳型线逐步减速增压，最终从方形出风口导出，壳体侧面的圆形进风口做了卷边圆滑处理，能有效降低进气口的局部涡流损失，减少进风阻力。壳体上预留的安装孔位兼顾了吊装、侧装两种固定方式，安装边界上，方形出风口的法兰边做了外翻折边处理，可直接匹配对应尺寸的通风风管法兰，无需额外做转接结构，侧面进风口的内径尺寸适配常规软连接的套接公差，现场安装时可直接对接帆布软接或金属进风筒。

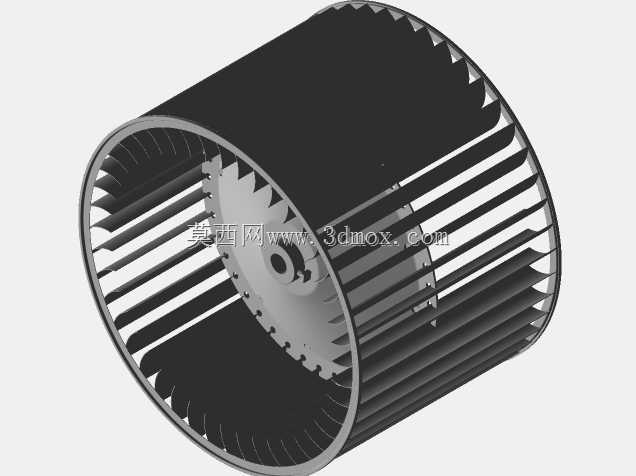

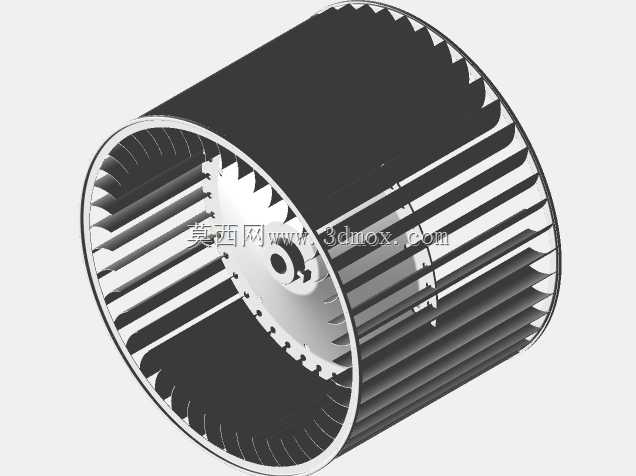

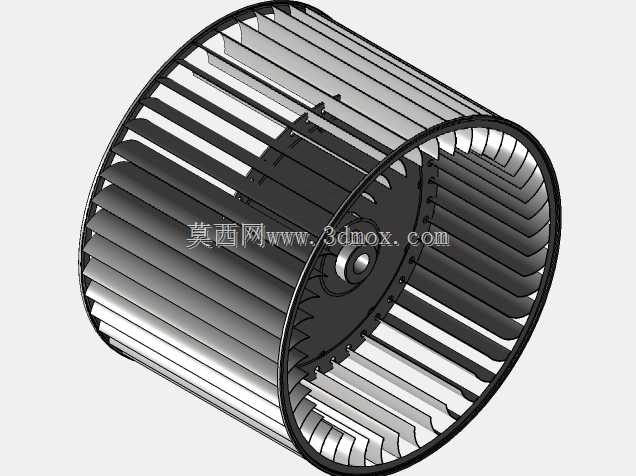

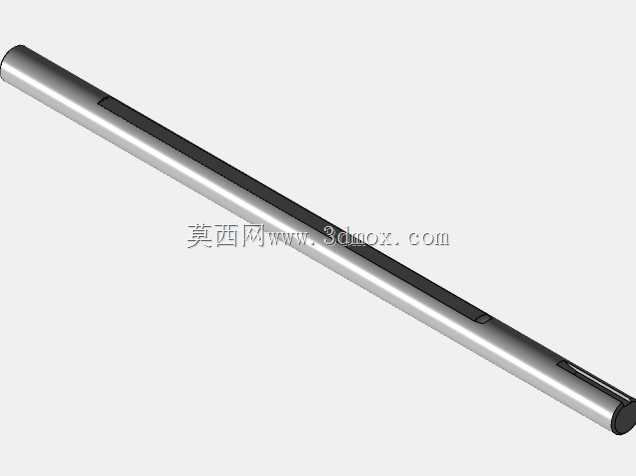

　　叶轮部分采用多翼式前向叶片设计，叶片数量多、弦长短，相比后向叶轮有着更小的径向尺寸，相同风量风压参数下整机体积更紧凑，适合安装空间受限的设备配套场景。叶轮与转轴的连接采用轮毂压装加键连接的结构，保证传动过程中无相对滑移，叶轮做了整体动平衡校正，正常运行转速下的振动幅值控制在通用通风设备的允许范围内，避免长期运行出现轴承过早磨损、壳体共振的问题。转轴的支撑端预留了轴承安装位，可匹配标准深沟球轴承的安装尺寸，轴伸端的尺寸适配常规皮带轮或联轴器的连接公差，不管是皮带传动还是直联传动的配套方案都能兼容。

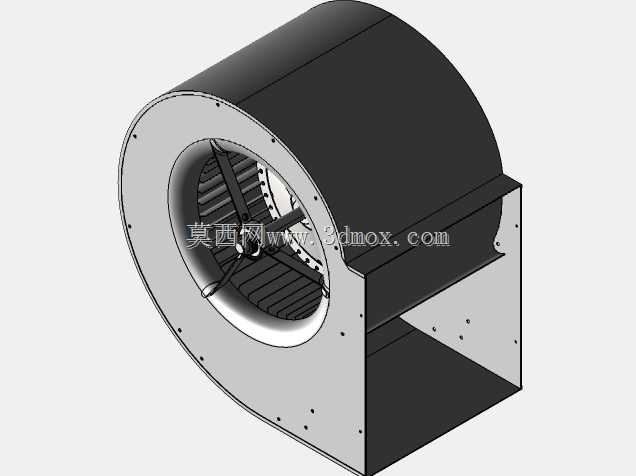

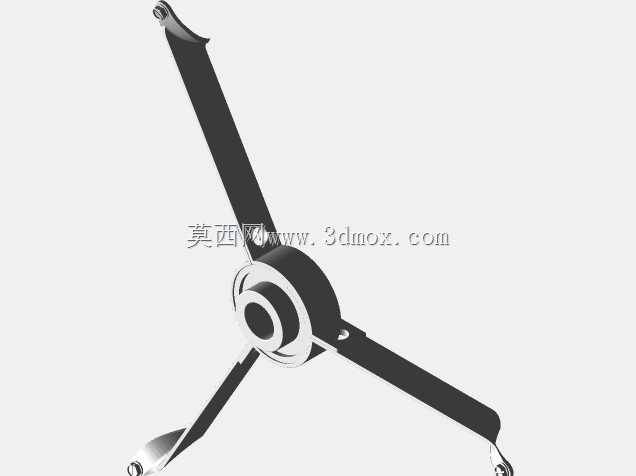

　　从建模细节来看，壳体的拼接焊缝位置、叶片与轮盘轮盖的连接结构、轴端的挡圈槽位都做了还原，没有做过度简化，结构设计人员可以直接参考这个模型的尺寸链关系，做配套机架、风管接口、传动组件的适配设计，也能基于这个基础结构做参数化调整，修改叶轮直径、蜗壳宽度来匹配不同风量风压的参数需求。实际选型过程中，这类风机的安装需要预留足够的检修空间，尤其是侧面传动端的位置，要预留出轴承更换、皮带调整的操作空间，进风口位置要避免紧贴遮挡物，保证进气气流均匀顺畅，不然会大幅降低风机运行效率，还会带来异常的气动噪声。

　　在功能特性上，这类镀锌板材质的蜗壳风机有着不错的耐大气腐蚀能力，常规室内安装场景下不需要额外做防腐涂装，壳体的刚性足够，运行过程中不会因为气流压力出现明显的形变，叶轮的叶片角度经过优化，在额定工况点的效率处于较高区间，长期运行的能耗表现优于同参数的简易轴流风机。出风口的方向可以根据安装需求做0度、90度、180度、270度的调整，建模时的装配关系也保留了这个调整自由度，设计人员可以根据项目的风管走向直接调整出风口朝向，不需要重新建模修改壳体结构。

　　对于三维建模从业者来说，这个模型的建模逻辑具备很高的参考价值，蜗壳的曲面建模可以通过螺旋线扫掠加边界混合的方式实现，叶轮部分可以通过单个叶片的阵列完成，轮毂和轴的部分都是标准回转体结构，整体建模难度适中，能很好地练习曲面类机械零件的建模思路，也能理解离心风机的气动结构和机械结构的配合关系，避免出现结构干涉、气动流道不合理的设计问题。在做设备配套设计时，还要注意风机的重量载荷，安装机架的承重能力要匹配整机重量，吊装场景下的吊杆强度要满足承重要求，避免运行过程中出现坠落风险，进出风口的软连接要做防火处理，满足消防通风场景的规范要求。
